工业重载万向脚轮结构设计方案

　　在各类工业移动设备、工装周转平台、轻型货架、医疗辅助设备以及商用移动家具的结构设计中，脚轮作为直接接触地面的行走支撑部件，其结构合理性直接决定了整套移动机构的使用体验与服役寿命。本次设计的万向脚轮，核心适配100-300kg级的移动载荷场景，可覆盖车间内部周转小车、轻型设备移动底座、商用展架移动支撑等多类使用需求。

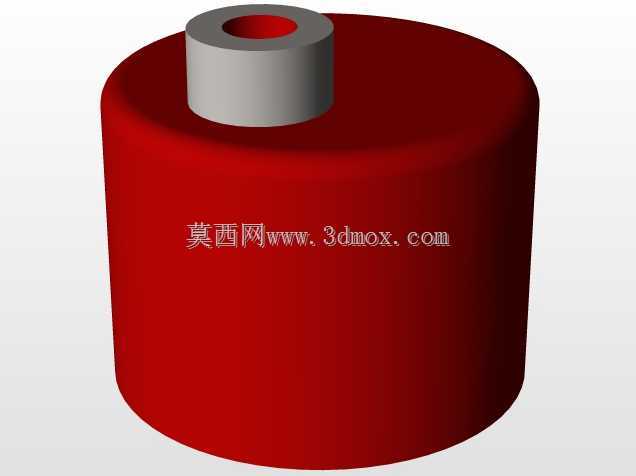

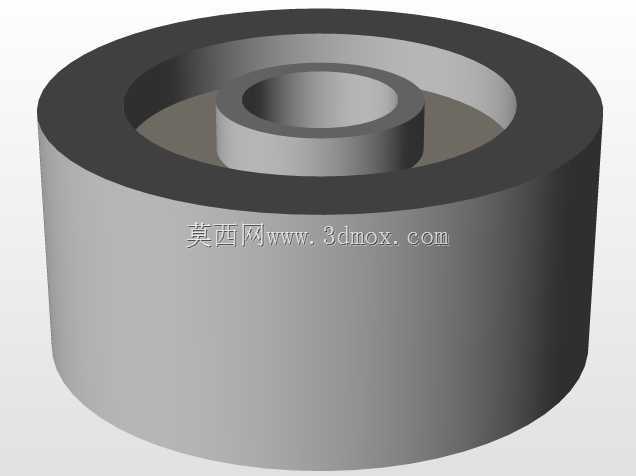

　　从实际使用场景的痛点出发，这类中等载荷的万向脚轮首先需要解决转向灵活性与行走稳定性的平衡问题。很多同规格脚轮在实际使用中容易出现转向卡滞、重载下转向阻力骤增的问题，根源在于转向轴承的选型与安装间隙设计不合理。本次设计中，转向支架与轮架连接部位采用了双推力球轴承搭配径向定位轴套的结构，既可以承受垂直方向的载荷冲击，也能抵消移动过程中产生的径向窜动，即使在地面存在3mm以内的高度差、或者轮体受到侧向冲击力时，转向结构也不会出现卡滞或错位。轮体部分采用高弹性聚氨酯材质包胶设计，轮芯为增强尼龙注塑结构，相比纯尼龙轮，聚氨酯包胶可以在车间环氧地坪、瓷砖地面、普通水泥地面行走时有效降低滚动噪音，同时不会对地面造成压痕或划伤，适配绝大多数室内作业场景的地面要求；相比纯橡胶轮，聚氨酯材质的耐磨性能提升40%以上，长期使用不会出现轮面掉屑、老化开裂的问题，滚动阻力也更小，推动同等载荷的设备时所需的操作力更低。

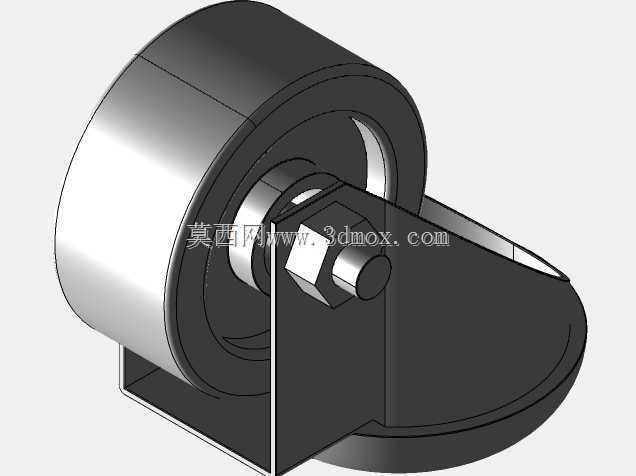

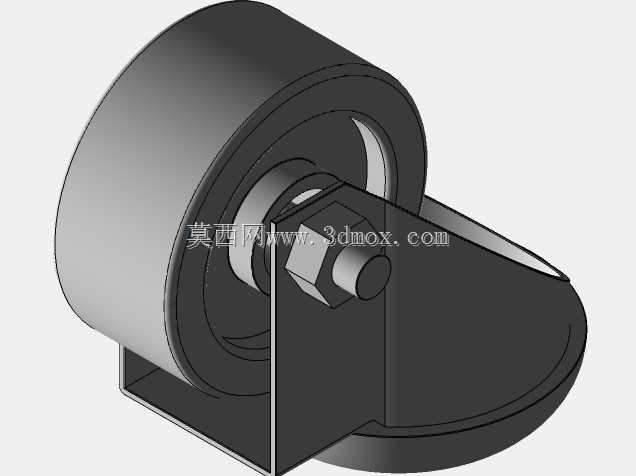

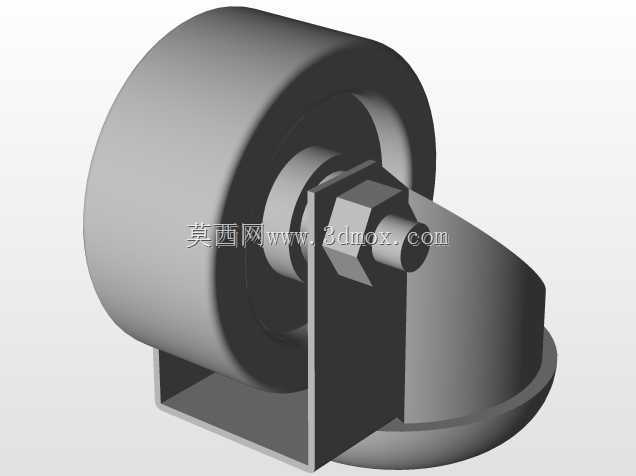

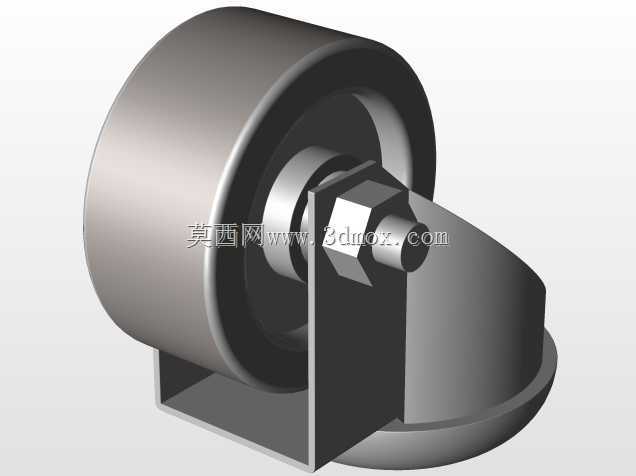

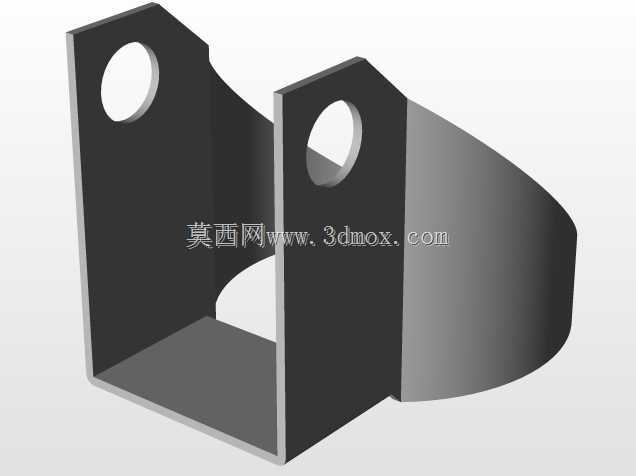

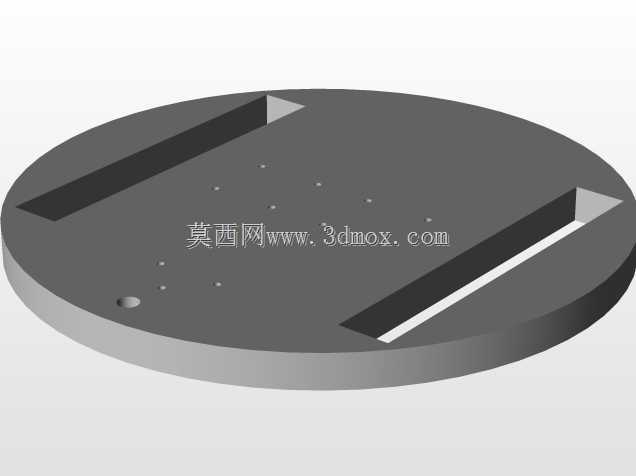

　　安装结构上，这款脚轮采用顶部平板安装的方式，安装板上预留四个标准螺栓孔，孔位间距符合行业通用的安装尺寸规范，用户在选型替换时不需要重新在设备底座上打孔，可以直接替换同载荷等级的现有脚轮，降低设备改造成本。安装板与转向支架之间采用一体化铆接结构，避免了焊接结构容易出现的焊缝开裂、应力集中问题，在承受瞬时冲击载荷（比如越过小门槛、地面凸起时的瞬时冲击力）时，连接部位的强度冗余可以达到额定静载荷的2.5倍，不会出现支架断裂的失效问题。轮体与轮架的连接采用带防松结构的穿心螺栓，螺栓两端加装耐磨衬套，轮体转动时衬套可以避免金属轮轴与轮芯直接摩擦，长期使用也不会出现轮体晃动、轮轴磨损的问题，日常维护时只需要定期清理缠绕在轮轴部位的线头、铁屑等杂物，不需要额外加注润滑脂即可保证转动顺畅。

　　设计过程中针对实际使用的边界条件做了多轮校核：首先是轮面宽度与轮径的匹配，这款脚轮轮径为75mm，轮面宽度25mm，在额定载荷下，轮面对地面的比压控制在0.4MPa以内，不会在普通环氧地坪上留下永久压痕，即使长时间静止停放，轮面的形变量也可以控制在0.2mm以内，重新推动时不会出现起步阻力过大的问题。其次是转向半径的控制，万向结构的旋转中心与轮体中心的偏心距设置为18mm，这个尺寸经过多轮验证，既不会因为偏心距过小导致转向时出现“死点”、需要额外施加侧向力才能转向，也不会因为偏心距过大导致设备直行时轮体左右摆动、行走轨迹偏移。针对脚轮容易缠绕杂物的问题，轮架两侧的挡边与轮面之间的间隙控制在2mm以内，既不会因为间隙过小导致轮体转动时与挡边摩擦，也可以阻挡较大尺寸的杂物、包装带等进入轮架间隙，避免轮体被杂物卡滞无法转动。

　　在不同场景的适配性上，这款脚轮可以搭配刹车结构使用，刹车部件采用全金属棘爪结构，踩下刹车踏板后，棘爪同时卡入轮体侧面的棘轮槽与转向支架的定位齿槽，既可以锁定轮体的转动，也可以锁定万向转向结构，保证设备停放在有轻微坡度的地面时不会出现滑移或转向偏移。轮架的表面采用镀锌钝化处理，在普通车间的湿度环境下不会出现锈蚀问题，即使偶尔接触到水、弱碱性的清洁液体，表面防护层也可以提供足够的防腐蚀能力，不需要额外做表面喷涂处理，兼顾了成本与耐用性。

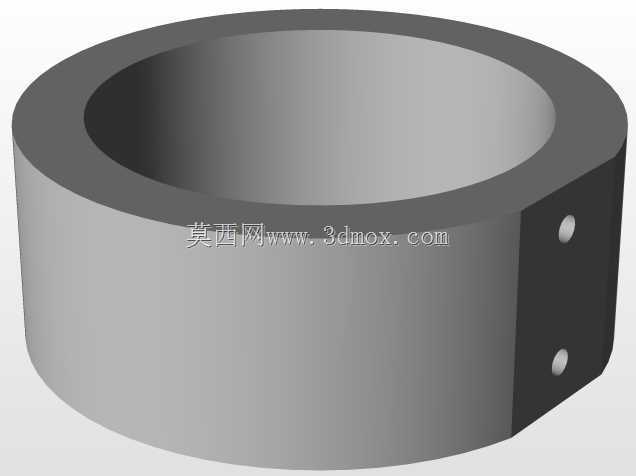

　　从建模细节来看，整个结构的所有配合面都预留了合理的安装公差，轮轴与衬套的配合采用间隙配合，公差带控制在H8/f7区间，既保证转动灵活，也不会出现过大的晃动量；转向轴承的安装部位设置了密封挡圈，可以阻挡灰尘、细铁屑进入轴承滚道，延长轴承的使用寿命。所有棱角部位都做了R2以上的圆角处理，避免安装和使用过程中尖锐棱角划伤操作人员，也可以消除冲压加工过程中产生的应力集中点，提升支架的整体抗冲击性能。
