齿轮齿条式回转驱动旋转气缸结构

　　在自动化产线的工位切换、工装夹具的角度调整、轻工包装设备的翻料动作、电子制造设备的工位转位场景里，这类齿轮齿条结构的旋转气缸是非常常见的气动执行部件，和普通直线气缸输出直线往复动力不同，它的核心作用是将压缩空气的压力能转换为定角度范围内的回转扭矩输出，不需要额外搭配齿轮齿条转换机构就能直接带动负载完成回转动作，能大幅简化设备的执行端结构，减少传动链路的间隙累积。从结构设计逻辑来看，这款气缸采用平行双活塞搭配中间齿轮轴的经典布局，缸筒为硬质阳极氧化铝合金材质，表面做了耐磨处理降低活塞运动的摩擦阻力，两端的端盖通过内六角螺栓与缸体锁紧，端盖与缸筒接触位置设置了静密封槽，避免压缩空气泄漏。活塞上安装了双向耐磨密封圈，

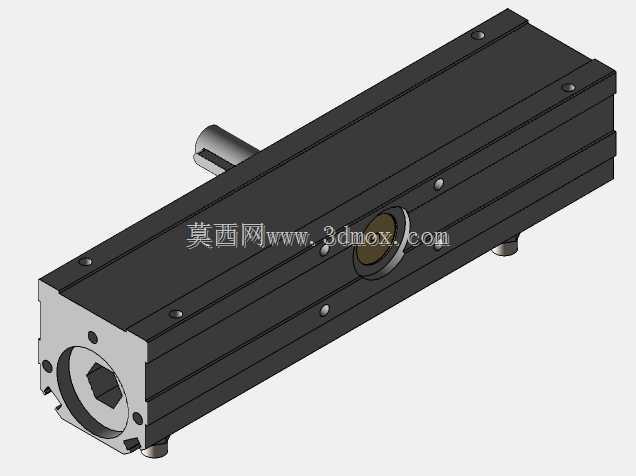

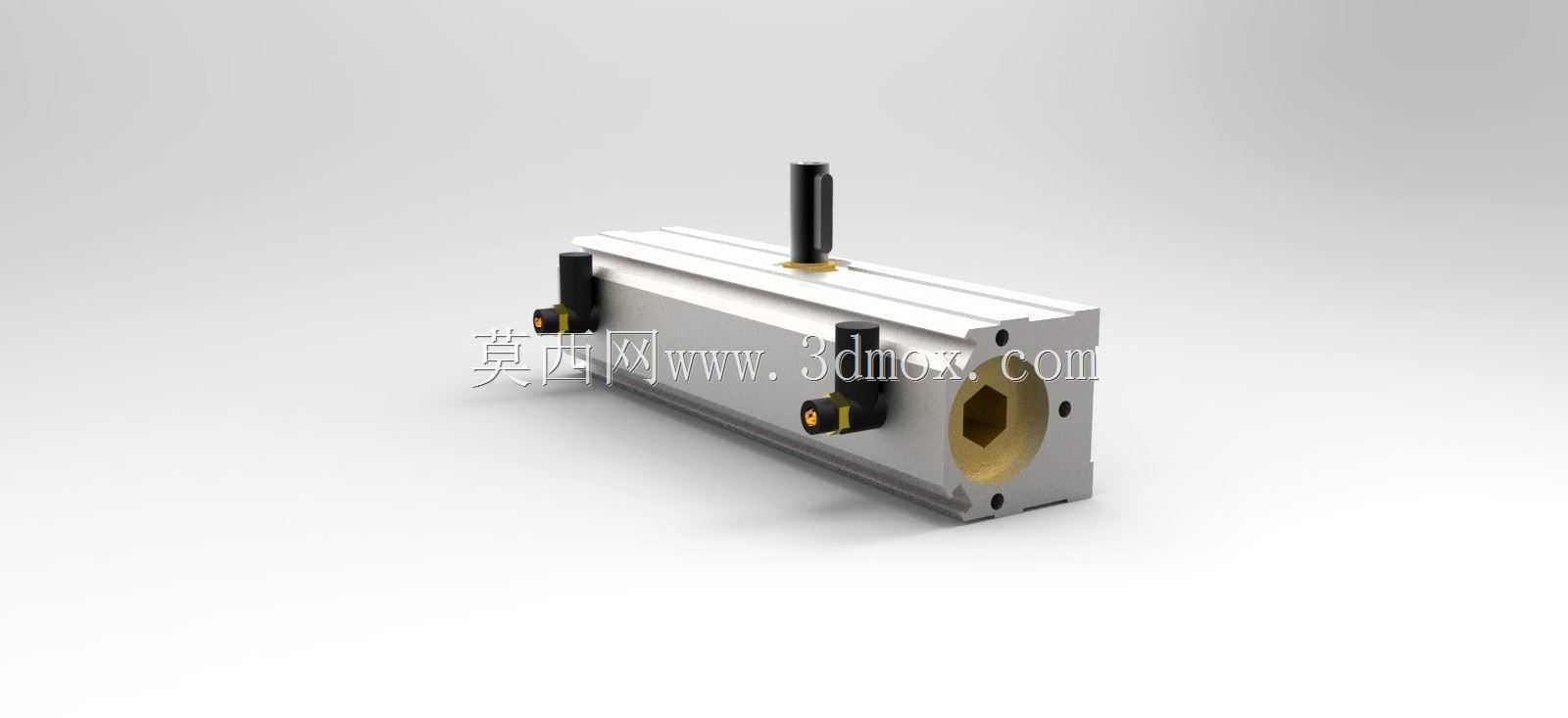

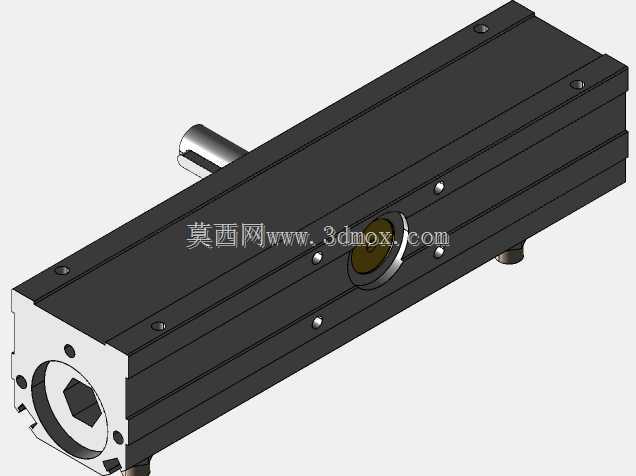

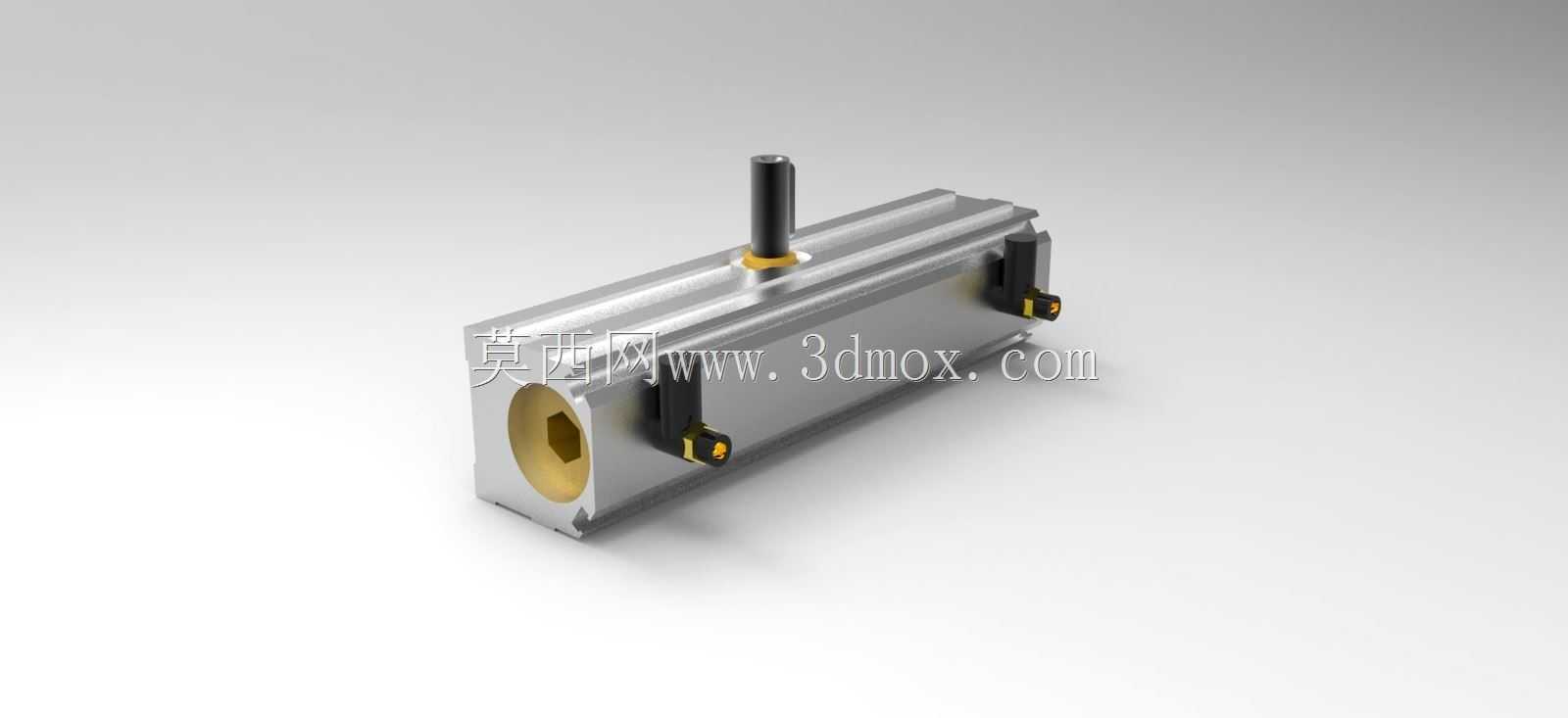

　　同时搭配导向环保证活塞运动的同轴度，避免活塞在往复运动过程中出现偏磨导致的漏气或者卡滞问题。两个活塞的相对侧加工有与输出齿轮啮合的齿条结构，当压缩空气从缸体两端的气口交替进气时，两个活塞会做同步的反向直线运动，带动中间的输出齿轮做定角度回转，输出轴为内六角孔结构，可直接对接配套的外六角传动轴，不需要额外做轴键连接的加工，能缩短装配时的调校时间，输出轴的端面上设置了安装定位止口，和负载端的安装基准面配合时能保证回转同轴度，避免偏心负载带来的轴承受损问题。缸体侧面的两个气口为内螺纹接口，可直接对接标准气动快插接头，气口位置做了沉台设计，接头拧入后不会突出缸体侧面过多，能缩小整体安装占用的空间。缸体的安装面上加工有多个内螺纹安装孔，

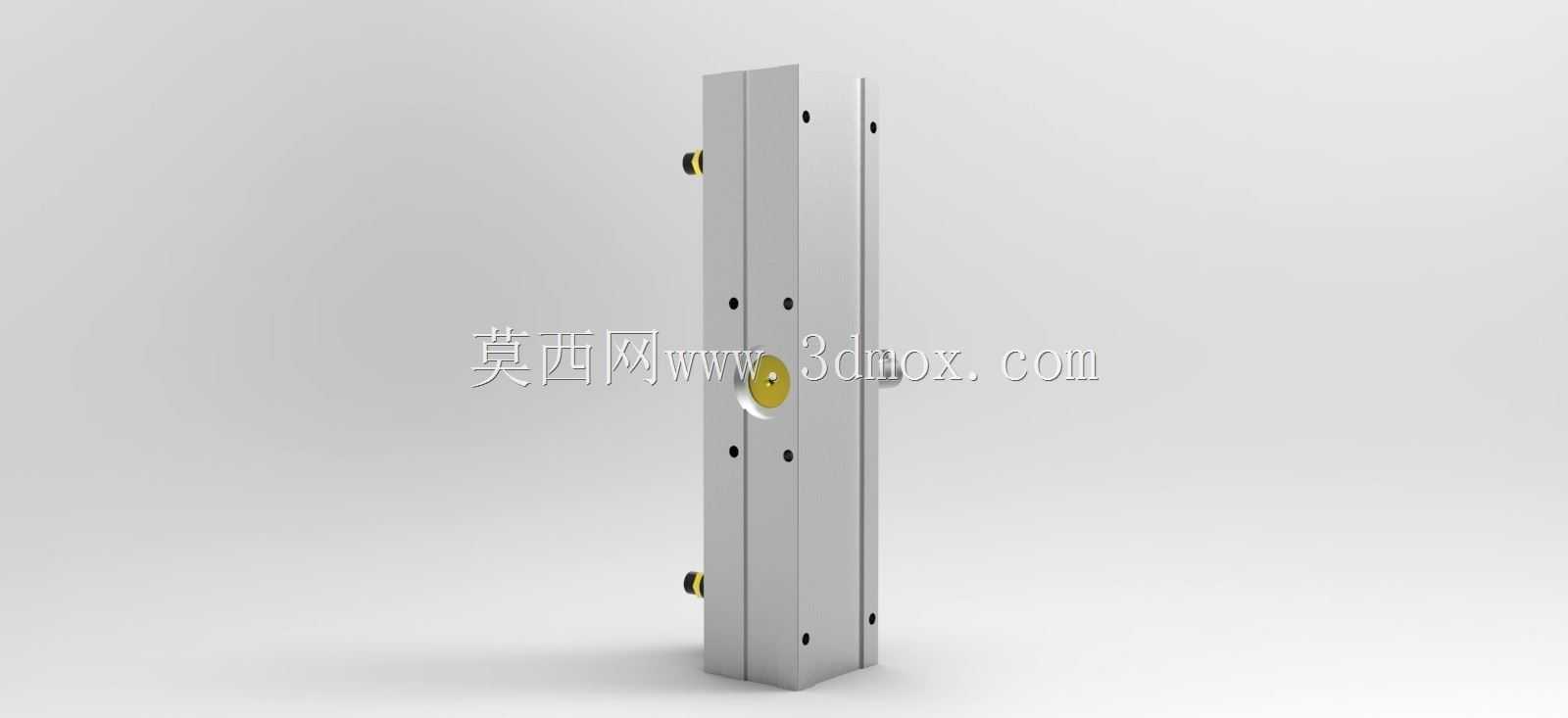

　　支持水平、垂直、侧向等多种安装姿态，设计安装布局时需要注意，输出轴的轴向负载不能超过产品允许的上限，径向负载也需要控制在许用范围内，如果负载偏心距较大，需要额外增加支撑轴承分担负载，避免输出轴受径向力过大导致齿轮齿条偏磨，缩短使用寿命。从安装边界来看，这类气缸的整体外形为长方体结构，缸体的宽度、高度尺寸都做了紧凑化设计，长度尺寸根据回转角度的不同有对应规格，选型时需要确认三个方向的安装空间是否足够，尤其是气口接头的安装空间、输出轴侧的负载连接空间，避免安装后出现干涉。另外缸体两端设置了缓冲调节螺钉，可调整活塞运动到行程末端时的缓冲效果，降低活塞撞击端盖的噪音和冲击，适配不同运行速度的工况需求，如果设备动作节拍较快，

　　可适当调小缓冲开度，让活塞运行更平稳，避免冲击带来的负载定位偏差。在实际设备调试过程中，这类气缸的回转角度可以通过调整活塞的行程限位来微调，出厂默认的回转角度覆盖常用的90度、180度等规格，部分特殊工况也可以通过定制行程实现特定角度的回转输出。和叶片式旋转气缸相比，齿轮齿条结构的旋转气缸输出扭矩更大，密封性能更稳定，使用寿命更长，适合在中高负载的回转工位使用，不会像叶片式结构那样长期使用后出现叶片密封磨损导致的内泄漏问题，扭矩输出也更稳定，不会因为气压波动出现明显的扭矩衰减。在气动回路搭配上，这类气缸通常搭配两位五通电磁阀控制换向，进气侧需要搭配三联件处理压缩空气，过滤空气中的水分和杂质，调节合适的工作压力，避免杂质进入缸体磨损密封件和配合面。日常维护时只需要定期检查气路是否有泄漏，安装螺栓是否松动，不需要额外拆解加注润滑脂，因为缸体内部预涂了长效润滑脂，能满足全生命周期的润滑需求。在做三维建模装配时，需要重点确认输出轴的配合尺寸、安装孔的位置度、气口的螺纹规格，避免在设备装配时出现对接不上的问题，同时要预留出传感器的安装位置，这类气缸通常可以在缸体侧面加装磁性开关，检测活塞的运动位置，给控制系统反馈到位信号，磁性开关的安装槽沿缸体长度方向布置，可根据实际的到位位置调整开关的安装位置，适配不同角度调整的检测需求。
