多配色iPhone5手机及配套保护壳结构设计

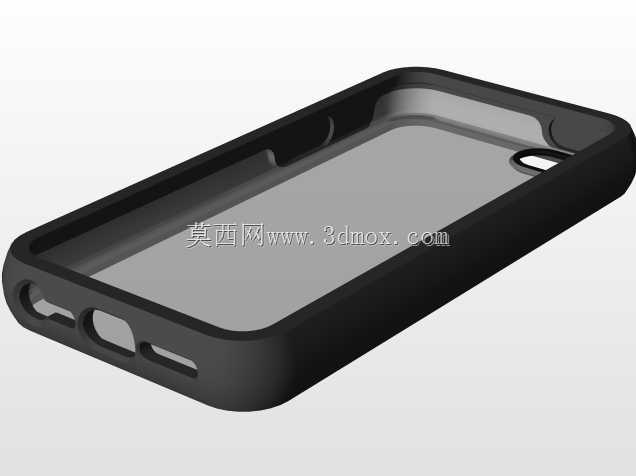

　　日常做消费电子结构方案验证时，这类手持通讯终端的整机与配套保护壳三维数模，能帮团队省掉大量前期逆向测绘的时间，尤其是做配件适配开发的场景，不用反复拿真机做公差试配，直接在数模里就能完成卡扣位置、壁厚预留、开孔对位的校核。先从实际使用场景说，这类直板触控手机的日常握持场景覆盖单手持握通话、裤袋/包内随身收纳、桌面平放操作，配套的保护壳核心作用是抵消日常跌落时的边角冲击力，同时避免机身背面与硬质接触面摩擦产生划痕，所以在结构设计上，机身本体的中框与后盖衔接处做了微小的圆弧过渡，既提升握持时的贴合度，也能让保护壳安装时的滑入过程更顺畅，不会出现硬刮机身涂层的问题。再看设计思路的落地，数模里还原的多配色机身，对应不同的表面处理工艺边界，

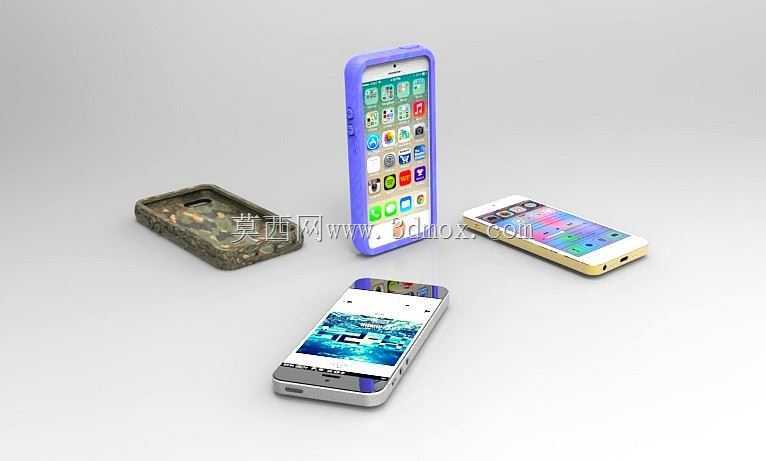

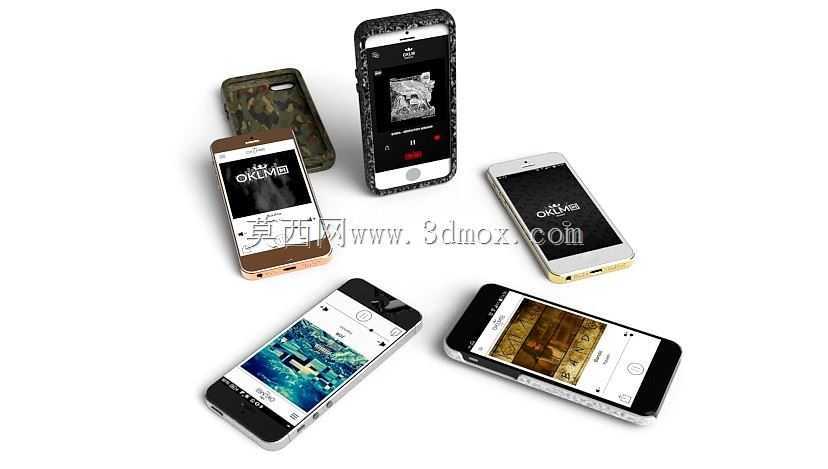

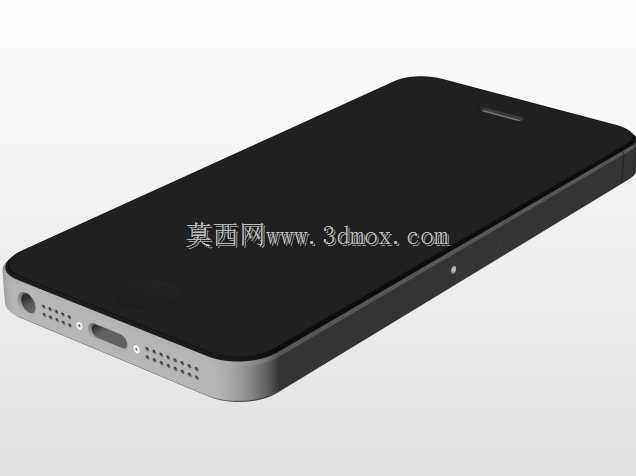

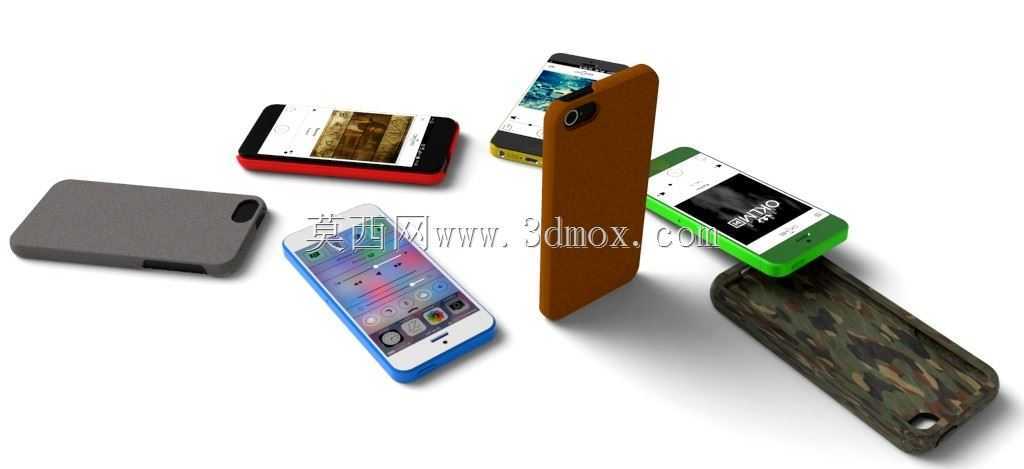

　　比如亮色边框的版本要预留阳极氧化层的厚度公差，双色拼接的保护壳要做软硬胶结合的分型面避让，保护壳上的开孔位置完全对齐机身的摄像头、按键、接口位置，摄像头区域做了0.3mm的凸起余量，避免平放时镜头直接接触桌面，侧边按键位置做了分体式的按压凸点，按压行程控制在0.2-0.3mm之间，既不会出现误触，也能保证按压反馈的清晰度。外形尺寸方面，整机严格遵循直板触控手机的单手握持边界，厚度控制在7.6mm，宽度控制在58.6mm，长度控制在123.8mm，这个尺寸下成年男性单手握持时拇指可以覆盖屏幕80%以上的操作区域，配套的保护壳壁厚控制在1.2mm，安装后整机总厚度不超过10mm，不会因为加装保护壳过度影响握持手感，

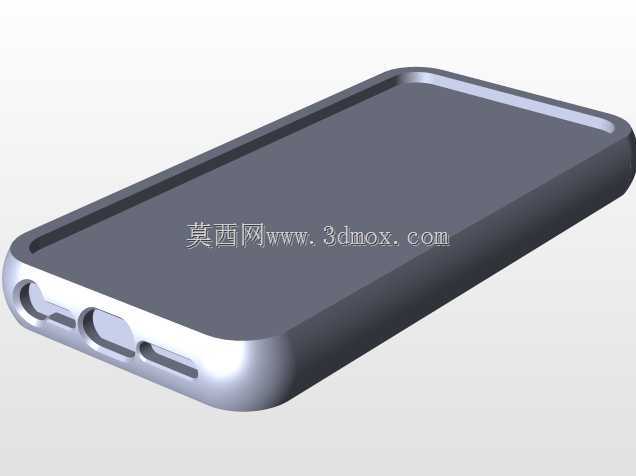

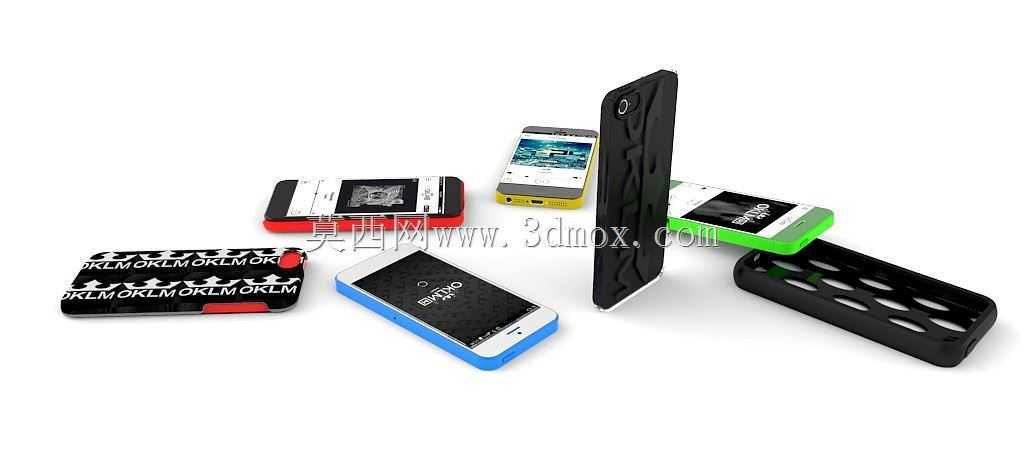

　　保护壳的边角位置做了1.5mm的加厚缓冲结构，内部预留了0.1mm的空气间隙，跌落时可以通过结构形变吸收大部分冲击力，避免冲击力直接传递到机身上。安装边界上，保护壳与机身的配合公差控制在0.05mm以内，上下端做了1mm的卡扣止位，安装时从机身顶部滑入后，卡扣会自动卡入中框的预留凹槽，不会出现日常使用中松脱的问题，底部接口位置做了精准的开口避让，不影响数据线插拔、扬声器出声以及麦克风拾音，侧边的音量键、电源键位置的凸点与机身按键的对位偏差不超过0.1mm，按压时不会出现卡滞。另外数模里还原的不同配色保护壳，包括带镂空纹理的款式，镂空位置的边缘做了R0.5的圆角处理，不会出现割手的问题，同时镂空结构也能提升日常使用时的散热效率，

　　避免长时间高负载运行时机身热量堆积，保护壳内表面做了细微的磨砂纹理处理，既可以避免安装时刮花机身背面的涂层，也能减少机身与保护壳之间的摩擦异响。做这类数模的结构校核时，还要考虑日常使用中的温度形变问题，保护壳选用的常见TPU材质在-10℃到60℃的使用环境下，形变量不超过0.2mm，不会因为温度变化出现过松或者过紧的问题，机身的接口位置与保护壳开口的间隙预留了0.3mm，即使数据线接头存在微小的尺寸公差，也能顺利插拔，不会出现插不到位的情况。从结构设计的细节来看，机身背面的摄像头模组位置做了下沉式设计，保护壳对应位置的凸起高度刚好比镜头玻璃高出0.3mm，即使手机从1米高度平摔到水泥地面，也是保护壳的边角先接触地面，镜头玻璃不会直接受力，屏幕正面的保护壳边缘做了0.2mm的高出屏幕的余量，屏幕朝下平放时不会直接摩擦屏幕表面，日常使用中不需要额外加装厚重的保护套就能实现基础的防刮防摔效果。
