多工位一体注塑原型成型模具

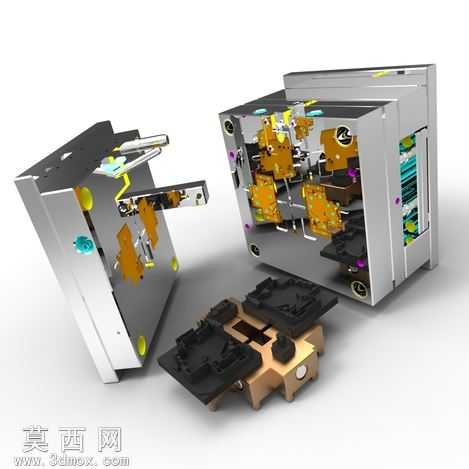

本套原型成型工具为多工位集成式注塑工装结构，采用三维参数化建模完成整体设计，建模过程中严格遵循注塑模具的设计规范，对每一处配合公差、开合模行程都做了精准的参数约束，确保各组件装配无干涉、运动逻辑顺畅。从渲染呈现的效果来看，模型对不同材质做了区分处理：模架主体采用金属磨砂材质，还原钢材加工后的哑光金属质感，表面的安装孔位、定位销槽、冷却水道接口都做了精细化建模，细节还原度极高；内部成型型腔、型芯部分做了分色处理，清晰展示出四个独立成型工位的排布逻辑，直观呈现一模多腔的结构特点；下方的成型载具与顶出组件采用工程塑料与铜质嵌件的材质区分，还原实际生产中工装的材质搭配。结构设计上，这套工具将四个不同结构的产品成型工位整合在同一套模架内，采用侧抽芯与直顶结合的脱模结构，针对不同产品的倒扣特征设计了独立的滑块抽芯机构，开合模过程中各抽芯组件按预设逻辑顺序动作，避免成型件脱模时出现拉伤、变形问题。设计思路围绕小批量多品种原型件的快速生产需求展开，将原本需要多套模具完成的成型工序整合到一套工装上，大幅降低原型试制阶段的模具开发成本，缩短试制周期；同时模架采用标准化模胚设计，内部型腔组件可根据产品迭代快速更换，兼顾工装的通用性与换型便捷性。建模过程中对冷却回路、排气槽、浇注系统都做了完整的结构还原，可直接用于后续的模具加工工艺拆解、成型工艺模拟，也可作为注塑工装设计的教学参考案例，帮助设计者理解多工位集成模具的结构排布、动作逻辑设计要点。
