四型腔注射注塑模具结构设计

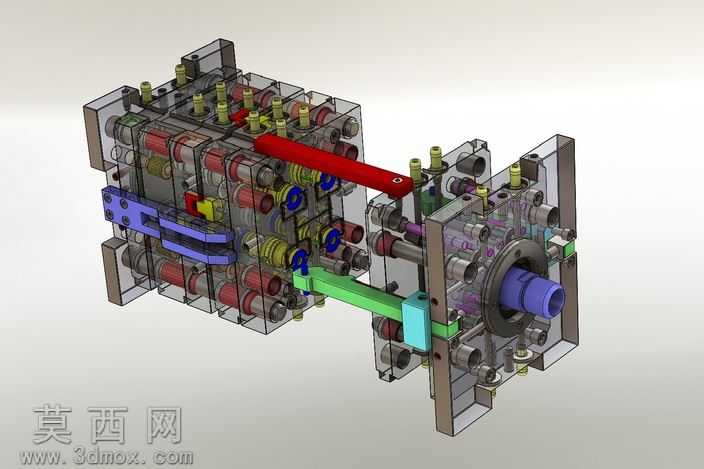

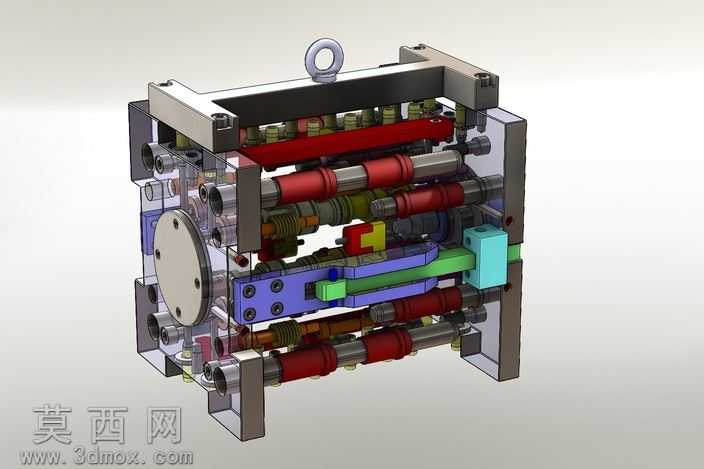

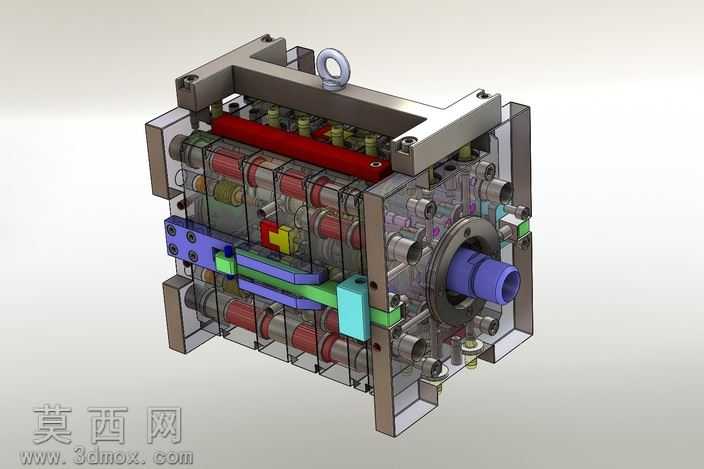

本套模型为四型腔注射注塑模具，整体采用三维建模软件完成全参数化设计，通过半透明剖视渲染效果清晰展示模具内部完整结构，各零部件材质区分明确，金属模板采用哑光钢质材质表现，导柱导套做镀铬亮面处理，冷却水路以红色高亮呈现，顶出机构、流道系统分别采用差异化配色区分，让模具的装配逻辑与运作路径一目了然。该模具采用一模四腔的型腔布局设计，能够在单次注射循环中完成四个相同塑件的成型，有效提升批量生产效率，平衡了生产节拍与单件制造成本。结构上涵盖了注塑模具的完整功能模块：顶部设置吊环结构满足模具吊装转运需求，模架部分采用标准模胚搭配定制化模板，导向系统通过多组高精度导柱导套实现动定模的精准合模定位，避免合模错位造成塑件尺寸超差或模具损伤；浇注系统采用平衡式流道设计，确保熔融塑料能够均匀填充四个型腔，保证各型腔塑件的成型质量一致性；冷却系统布置多组循环水路，覆盖型腔周围核心区域，能够实现均匀快速的热交换，缩短塑件冷却定型周期，提升整体生产效率；顶出机构采用适配塑件结构的顶出元件，能够在开模后平稳将成型塑件从型芯上推出，避免顶出变形、顶白等成型缺陷；侧抽芯模块针对塑件的侧凹结构做了专门设计，通过斜导柱或滑块机构实现侧向分型与抽芯动作，保证塑件能够顺利脱模，不损伤成型部位。整套模型的各零部件装配关系完整，没有出现干涉错配问题，完整还原了注塑模具从合模、注射、保压、冷却、开模、顶出、抽芯复位的全流程动作逻辑，可用于注塑模具结构学习、成型工艺参考以及同类模具设计的方案参照，帮助理解多型腔注塑模具的布局思路与各功能系统的设计要点。
