经典层叠式注塑模具结构设计

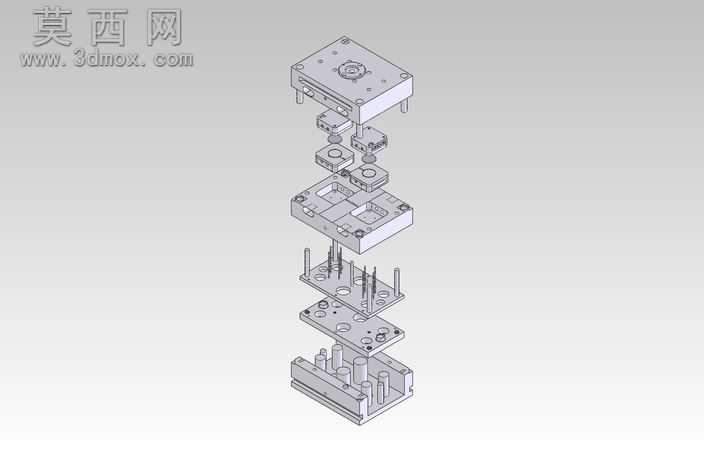

本套注塑模具为设计师早期独立完成的模具设计项目，整体采用标准冷冲模架式层叠装配结构，在三维建模过程中严格遵循注塑模具设计规范，从产品分型面确认开始逐步完成各零部件的参数化建模，所有模板、导柱导套、顶针、浇口套、型腔型芯等部件均按照实际加工公差要求绘制，保证各组件装配间隙合理，无干涉错位问题。建模过程中对模具的开合模行程做了精准模拟，验证了各层模板在开模过程中的运动顺序，确保浇注系统凝料能够顺利脱出，产品顶出行程满足脱模要求，不会出现顶白、顶穿等成型缺陷。整套模具的结构拆分清晰，从上至下依次为定模座板、定模板、型腔组件、动模板、推板、顶板、动模座板等标准模块，导柱导套均匀布置在模板四角，为开合模运动提供精准导向，避免长期生产过程中出现型腔错位导致产品飞边超差。浇注系统采用主流道加侧浇口的进料方式，能够保证熔融塑料均匀填充型腔，减少填充过程中的熔接痕、气纹等外观缺陷；冷却回路布置在型腔与型芯周边，可实现成型过程中的快速均匀降温，缩短产品成型周期，提升生产效率；脱模机构采用圆顶针均匀排布的顶出方式，顶出力分布均匀，可保证产品脱模过程中受力平衡，不会出现变形翘曲问题。整套模型完整还原了注塑模具从定模到动模的全部核心结构，各零部件可单独拆解查看结构细节，既可以作为注塑模具结构学习的参考案例，帮助初学者快速理解两板模的工作原理与各部件功能，也可作为同类小型塑胶产品模具设计的参考模板，根据实际产品尺寸调整型腔型芯参数后即可快速适配新的产品设计需求，缩短模具开发周期。
