高性能通风打孔刹车制动盘结构设计

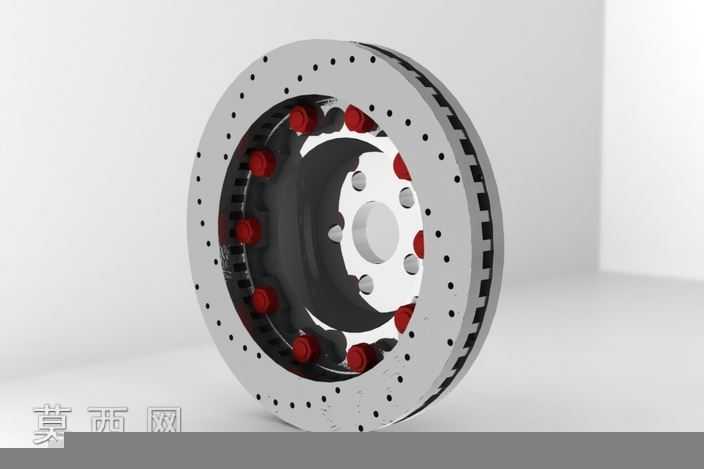

本作品为汽车用通风打孔式制动刹车盘三维模型，整体建模过程严格遵循汽车制动系统的实际工程设计逻辑，在三维建模软件中先完成基础回转体结构的参数化搭建，精准还原制动盘的内外径尺寸、安装法兰定位孔位、中心轴孔的配合公差基准，确保安装位结构完全适配常规乘用车的轮毂转向节装配需求。模型主体采用双层通风腔体结构，两层摩擦盘面之间设置均匀分布的径向导流筋，既保证了制动过程中的散热风道通畅，也通过筋位结构提升了盘体整体的抗扭、抗热变形强度，避免长时间制动产生的热胀冷缩导致盘面翘曲、制动抖动问题。盘面摩擦区域设计了多圈均匀排布的轴向散热孔，孔位排布经过阵列参数化计算，避开了盘面应力集中区域，在不降低结构强度的前提下进一步提升散热效率，同时可以在制动过程中排出摩擦产生的粉尘碎屑，维持摩擦面的接触稳定性。盘体边缘设计了等距分布的通风缺口，配合双层腔体的导流结构，在车轮转动时可以形成主动导风效应，大幅提升连续制动工况下的热衰减抗性。模型中还原了浮动式刹车盘的连接结构，盘面与中心安装法兰之间通过红色的浮动连接销实现弹性连接，连接销的安装位、限位结构都做了精细化建模，还原浮动盘允许盘面微小轴向位移、补偿制动热变形的结构特性。材质渲染阶段，摩擦盘面采用哑光灰铸铁材质表现，还原金属铸件的细腻磨砂质感，浮动连接销采用高饱和度红色耐磨合金材质，与灰色盘体形成清晰的视觉区分，中心安装法兰做了金属切削后的亮面金属质感处理，整体渲染光影柔和，清晰展现了各部分的结构层次与装配关系。设计过程中充分考虑了制动盘的实际工况需求，所有结构细节都围绕制动性能、散热效率、结构强度三个核心维度展开，既还原了真实高性能刹车盘的工程设计细节，也通过合理的结构简化让模型具备良好的可编辑性，可用于汽车制动系统结构教学、改装配件设计参考、渲染展示等多种场景。
