汽车通风盘式制动器结构三维设计

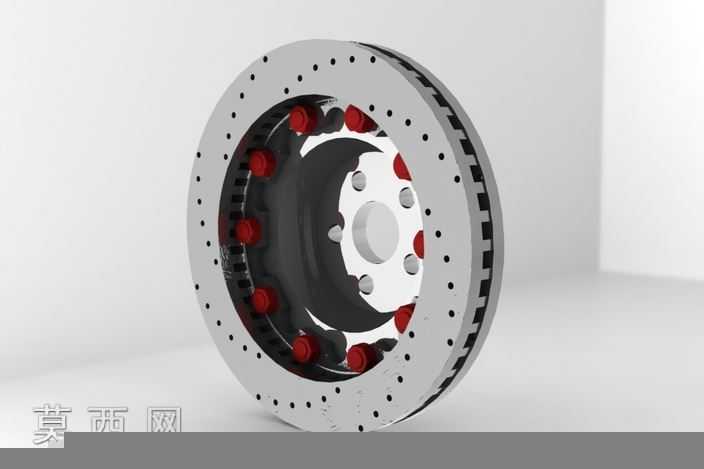

本作品为汽车用通风盘式制动器的三维参数化设计模型，建模过程严格遵循实体制动器的装配逻辑与尺寸规范，首先完成各独立零件的特征建模：针对制动盘零件，先绘制基准截面草图，通过旋转凸台命令生成盘体基体，再通过阵列切除特征加工出盘面的通风散热孔与安装定位孔，对盘面的摩擦工作面做了表面纹理的细节处理，还原真实制动盘的加工质感；针对制动卡钳部分，通过多步拉伸、切除命令构建卡钳钳体的腔体结构，预留出制动片安装位、活塞安装腔与油路通道的结构特征，同步完成活塞、摩擦制动片、防尘套、导向销、安装支架等附属零件的独立建模，每个零件都还原了真实产品的倒角、圆角、安装卡槽等工艺细节。在装配环节，采用自下而上的装配方式，通过同轴配合、面重合配合、距离配合等约束关系，将所有零件按实际装配关系组合为完整总成，还原了制动盘随轮毂转动、卡钳沿导向销滑动、活塞推动摩擦片夹紧制动盘的运动逻辑，可直观展示盘式制动器的工作过程。材质渲染阶段，为制动盘赋予了灰铸铁材质，调整金属粗糙度参数还原铸铁件的哑光金属质感，为摩擦片赋予了复合摩擦材料的深灰粗糙质感，为卡钳钳体赋予了铸铝或铸铁的金属漆面效果，为导向销、活塞等运动件赋予了抛光钢材的亮面金属质感，不同零件的材质区分清晰，可直观分辨各部件的功能属性。设计过程中充分考虑了盘式制动器的散热需求，还原了通风盘内部的导风通道结构，同时兼顾了装配工艺性，所有安装孔位、配合面的尺寸都符合通用乘用车盘式制动器的行业规范，模型结构完整无缺失特征，可用于制动系统结构教学、产品设计参考、虚拟装配验证等场景，清晰展现了盘式制动器相比鼓式制动器散热快、制动稳定性强的结构优势。
