汽车通风打孔式制动盘三维设计作品

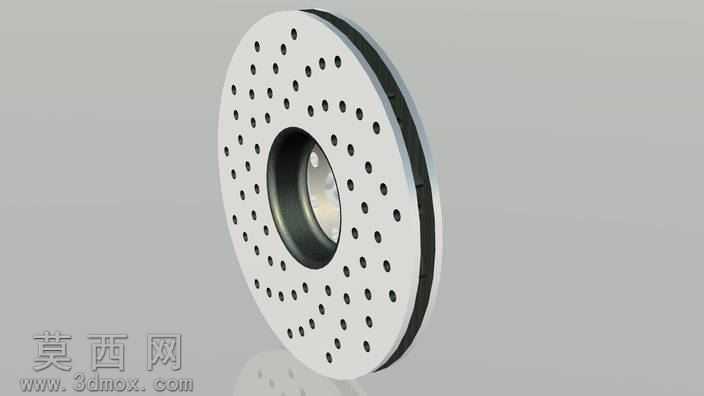

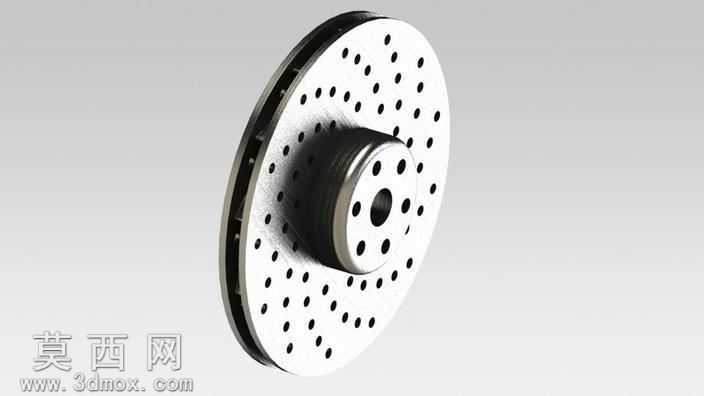

本作品为汽车用通风打孔式制动盘的三维建模设计成果，建模阶段以实际车用制动盘的工程参数为基准，先通过草图绘制完成制动盘的外轮廓、中心安装孔位、盘面打孔阵列的基准线绘制，利用旋转特征生成制动盘的基础盘体与中心轮毂安装座结构，针对通风式制动盘的双层夹腔结构，通过拉伸切除与薄壁特征构建出内部的通风散热通道，保证盘体在制动工况下的空气流通散热能力。盘面的散热孔采用圆周阵列特征完成排布，所有孔位的间距、孔径均参考量产车用打孔制动盘的参数设置，既保证盘面的结构强度，又能在制动过程中通过孔洞快速导出摩擦产生的热量，同时减少制动粉尘的附着，提升制动稳定性。中心安装座的螺栓孔位同样采用圆周阵列生成，孔位的分度圆直径、孔径尺寸严格匹配汽车轮毂的安装标准，安装座与盘体的连接过渡位置做了圆角应力释放处理，避免长期制动工况下的应力集中导致盘体开裂。材质与渲染阶段，制动盘的摩擦工作面采用高碳铸铁材质参数设置，还原金属铸铁的哑光磨砂金属质感，中心安装座做了机加工后的亮面金属效果区分，盘面的孔洞边缘做了微小的倒角处理，还原真实机加工零件的工艺细节，渲染时采用柔和的侧方打光，清晰展现盘体的双层通风结构、打孔排布规律以及安装座的结构细节，整体模型无破面、无特征重叠，所有装配基准面与安装位的尺寸参数均符合汽车制动部件的通用设计规范，可用于制动系统结构教学、汽车零部件展示、改装部件设计参考等场景。设计过程中重点考量了制动盘的散热性能与结构强度的平衡，打孔排布避开了盘体的应力集中区域，通风道的走向顺着盘体旋转方向设置，最大化车辆行驶过程中的撞风散热效率，安装座的厚度与加强筋结构参考了实车的承重需求，保证制动时的扭矩传递稳定性，整体建模逻辑遵循机械零件设计的常规流程，特征树清晰可编辑，可根据不同车型的参数需求快速调整盘体直径、孔位数量、安装座尺寸等参数，适配不同车型的制动系统设计需求。
