激光切割设备用金属喷嘴结构设计

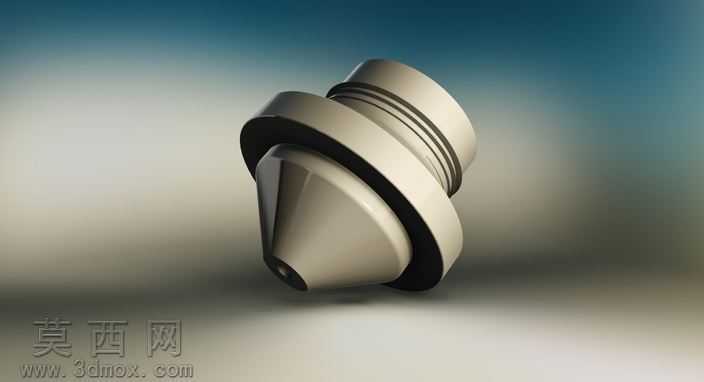

本作品为激光切割设备配套使用的金属喷嘴三维模型，建模过程严格遵循激光加工喷嘴的实际生产尺寸规范，采用SolidWorks完成全参数化建模，所有结构尺寸均可根据实际加工需求进行参数调整，适配不同功率的激光切割设备使用。模型整体采用回转体对称结构设计，建模时优先使用旋转凸台特征完成主体轮廓构建，针对上部的外螺纹连接结构，采用螺旋线扫描切除的方式完成标准牙型螺纹的建模，保证螺纹与激光切割头安装位的适配精度，避免安装时出现滑牙、密封不严的问题。中部设计有凸起的定位法兰结构，建模时对法兰边缘做了微小的倒角处理，既能够保证安装时的定位精度，也可以去除锐边避免安装过程中划伤操作人员。下部的锥形收缩流道是该喷嘴的核心功能结构，建模时严格按照流体力学设计要求控制锥角参数，保证激光束能够顺利通过的同时，辅助高压气流形成稳定的层流状态，在切割过程中能够及时吹走熔融金属残渣，提升金属板材的切割断面质量。渲染阶段采用抛光金属材质，调整材质的反射率与粗糙度参数，还原铜质喷嘴经过精密加工后的高光亮面金属质感，场景中搭配深色哑光展示台面，通过三点布光的方式突出喷嘴的轮廓细节与金属光泽，清晰展现喷嘴各部分的结构特征。设计过程中充分考虑喷嘴的实际使用场景，整体结构无多余冗余设计，既能够保证喷嘴在高温加工环境下的结构强度，也能够控制耗材成本，适配常规的钣金激光切割加工需求，可直接用于激光切割配件的结构验证、加工生产参考以及装配模拟使用。
