十字轴式铰接万向连接传动构件

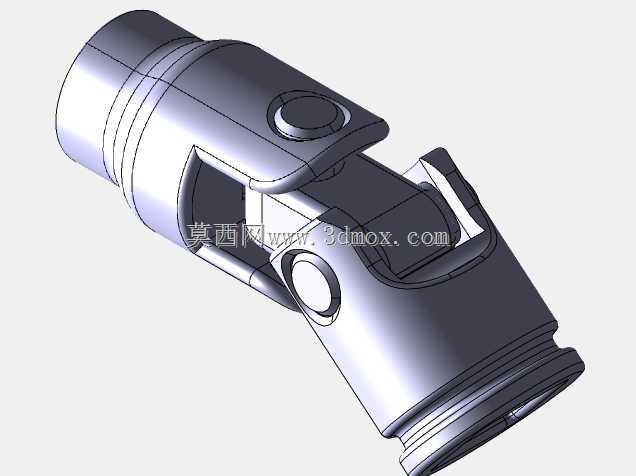

　　这类铰接式传动连接构件，核心应用在存在轴系夹角偏差的动力传递场景里，最常见的是机床进给机构的跨距传动轴连接、轻工输送线的变角度动力输出端、小型农用机具的操作连杆传动段，还有部分非标自动化设备里需要调整传动角度的模组对接位置，它不需要两根传动轴保持严格同轴，能在两轴存在动态角度偏移的工况下持续稳定传递旋转扭矩，不会因为安装时的同轴度误差或者设备运行中产生的机架形变，出现传动卡滞或者轴系额外负载的问题。从结构设计逻辑来看，这个构件采用的是双十字铰的布局，两端是带内孔的连接套，用来和待连接的轴端做配合固定，中间的十字销轴结构把两个连接端铰接在一起，每个铰接副都做了耐磨衬套的预留位，实际加工时可以根据传递扭矩的大小选配铜基衬套或者滚针轴承，

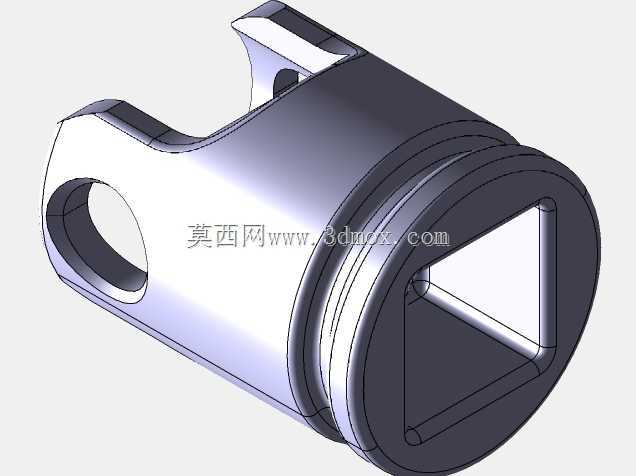

　　降低铰接位置的转动磨损，延长构件的维护周期。两端的连接套采用了快装式的方孔内型，和常见的圆轴键连接不同，方孔配合不需要额外加工键槽，装配时直接将对应方头的轴端插入即可，靠方轴的四个接触面传递扭矩，适合需要频繁拆装调整传动路径的工位，比如模块化组装的非标设备，调试阶段经常需要调整传动段的角度和位置，这种快装结构能大幅缩短装配调试的时间。在外形尺寸和安装边界上，这类铰接构件的径向最大尺寸要比同扭矩规格的刚性联轴器大15%左右，主要是因为十字铰接结构需要预留足够的摆动空间，设计选型时要注意，铰接点周围不能布置其他干涉的结构件，要给两轴偏转留出足够的活动余量，它允许的两轴最大夹角一般在35度以内，动态运行时的偏转角度建议控制在25度以下，

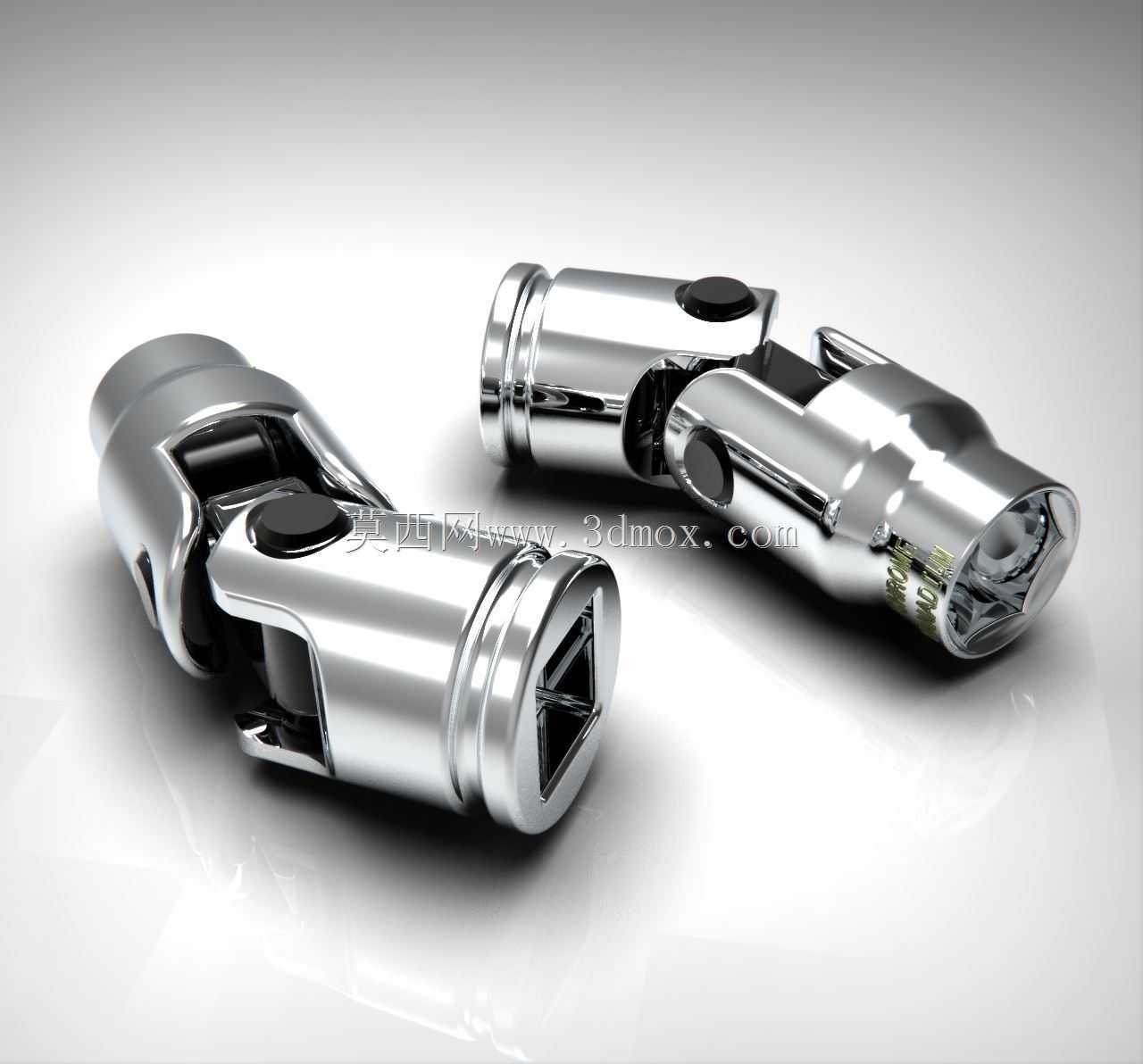

　　避免铰接副的接触应力过大，出现过早磨损的情况。连接套的轴向长度做了限位台阶设计，轴端插入后抵到台阶位置就能保证配合深度，不会出现轴插入过浅导致的配合面受力不均，也不会因为插入过深顶到中间的十字铰接结构，影响正常的角度偏转。构件的外表面做了抛光镀铬处理，一方面是提升表面的防锈能力，在有少量切削液或者潮湿的车间环境里不容易生锈，另一方面光滑的表面能减少运行时的积尘，日常维护擦拭也更方便。在实际选型匹配时，要先核算需要传递的最大扭矩，铰接销轴的直径是决定扭矩承载能力的核心参数，销轴直径每提升一个规格，能传递的额定扭矩能提升40%左右，同时还要核算工作转速，这类铰接构件因为存在偏心摆动，转速越高产生的动不平衡量越大，

　　高转速工况下需要做动平衡校正，或者选用带精密轴承的铰接结构，避免运行时产生过大的振动影响整个设备的精度。很多设计新手在选用这类铰接构件时，容易忽略偏转角度带来的转速波动问题，单十字铰接结构在传递扭矩时，从动轴的转速会存在周期性的波动，夹角越大波动越明显，所以如果是对转速稳定性要求高的传动场景，就需要成对使用这类铰接构件，通过两个铰接副的相位差抵消转速波动，就像汽车传动轴的万向节布局那样。这个构件的三维建模过程中，要重点注意铰接副的配合间隙设计，既要保证转动灵活无卡滞，又不能间隙过大导致传动回差，一般铰接销轴和衬套的配合间隙控制在0.02-0.05mm之间，根据使用场景的精度要求调整，高精度传动场景取小间隙，重载低速场景可以适当放大间隙，补偿加工误差和运行时的热形变。两端连接套的内孔公差要和适配的轴端公差匹配，方孔的角度公差要控制在±0.03度以内，避免装配时出现别劲的情况，导致铰接构件承受额外的弯矩，缩短使用寿命。在安装布局时，还要注意铰接构件的润滑通道设计，长期运行的工况下要预留注油位置，定期给铰接副加注润滑脂，减少磨损，对于免维护的应用场景，可以选用带自润滑衬套的结构，不需要定期加注润滑脂，适合不方便维护的封闭传动位置。
