仿真功能饮料金属罐体外观结构设计

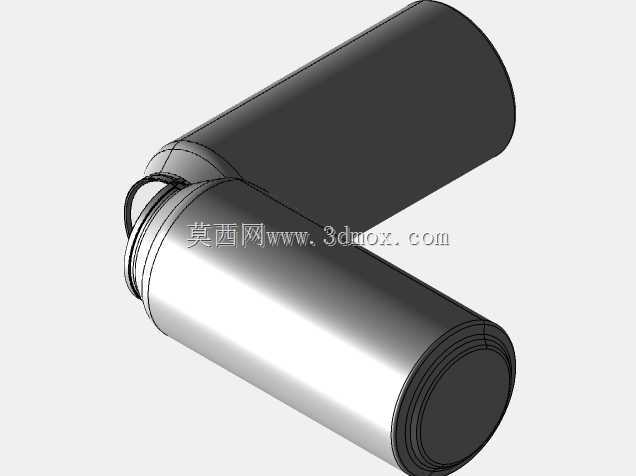

　　日常快消品的包装结构设计中，金属易拉罐是应用极广的一类容器，这类罐体的三维建模并非简单的外观复刻，需要兼顾生产端的冲压成型工艺适配、流通环节的结构强度要求、消费端的使用体验，以及品牌视觉的精准呈现。这款功能饮料罐体的建模，首先要匹配两片式铝罐的实际生产逻辑，罐体主体采用薄壁回转体结构，罐身壁厚控制在量产常规的0.12-0.15mm区间，既保证罐体在堆叠运输过程中能承受轴向堆码载荷，也能控制材料成本，避免过度用料带来的重量与成本上升。

　　罐口部分采用标准的202型易开盖结构，这个部分的尺寸是行业通用标准，建模时要严格匹配卷边的配合公差，确保封罐工序中罐身翻边与盖体卷封后能达到密封要求，不会出现漏液、漏气的问题，同时拉环的开启力矩要控制在合理范围，既不会因为过紧导致消费者开启困难，也不会因为过松在运输过程中出现误开启的情况。罐底部分采用内凹的拱形结构，这个结构设计是金属罐的核心受力结构，一方面可以平衡罐内充入的二氧化碳内压，避免罐体鼓胀变形，另一方面在堆叠时可以让上层罐体的罐底嵌入下层罐体的罐口凹陷处，提升堆码的稳定性，减少运输过程中的滑移倾倒风险。

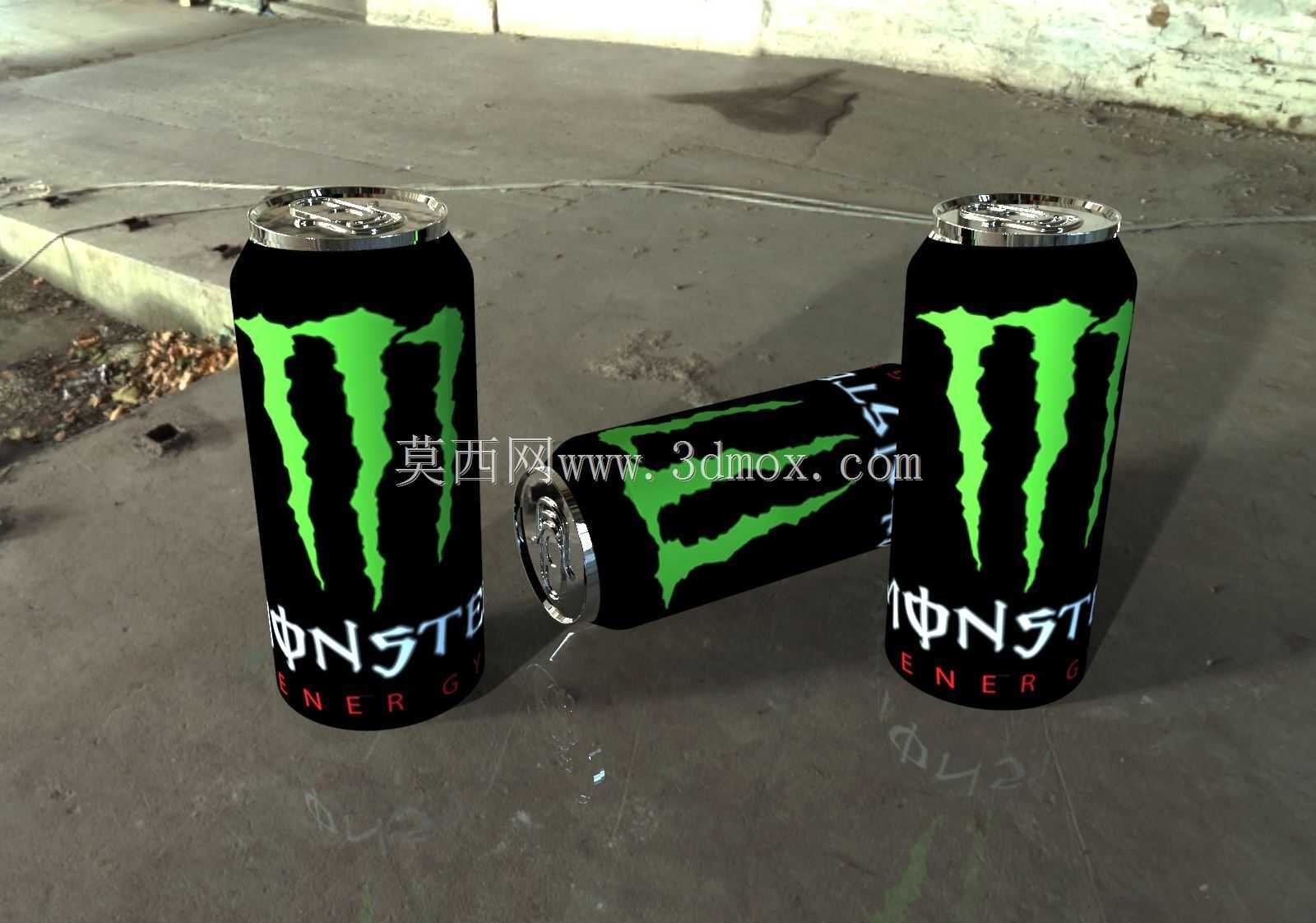

　　外观视觉部分的建模，需要还原品牌标志性的视觉元素，罐身的图案印刷区域要预留出足够的曲面展开余量，因为实际生产中罐身印刷是在平板铝材上完成后再进行冲压卷制，建模时的曲面UV拆分要匹配印刷工序的展开要求，避免图案在卷制成型后出现拉伸变形、错位的问题。罐身的缩颈结构是连接罐身与罐口的过渡区域，这个位置的圆弧过渡半径要经过反复校核，半径过小会导致冲压时铝材出现应力集中，生产过程中容易出现开裂，半径过大则会影响罐口与盖体的配合精度，同时也会压缩罐身的有效印刷面积。

　　从应用场景来看，这类罐体模型除了用于包装结构的设计验证，还可以用于快消品的宣传渲染、自动化灌装生产线的工位模拟，在灌装生产线的设计中，罐体的外形尺寸是输罐导轨、分瓶螺杆、灌装头定位的核心依据，建模时的外形公差要控制在±0.1mm以内，才能保证生产线模拟时的工位匹配精度，避免出现卡罐、定位偏移的问题。另外在跌落仿真、堆码强度仿真的环节，精准的罐体模型可以帮助工程师提前验证结构强度，减少开模后的物理测试次数，缩短新品包装的开发周期。

　　很多人会觉得易拉罐建模是很简单的回转体建模，但实际上要做到完全匹配量产要求，需要考虑的细节非常多，比如罐身的防滑纹理位置，要匹配消费者手持时的握持区域，表面的微纹理深度要控制在0.05mm左右，既可以提升握持时的摩擦力，避免手滑掉落，也不会因为纹理过深影响印刷效果。还有罐身内涂层的建模虽然不需要做实体结构，但在做内容物兼容性仿真的时候，需要把涂层的厚度、材质参数作为边界条件纳入考量，避免内容物与铝材直接接触出现腐蚀、影响饮品口感的问题。

　　在做这类薄壁容器建模的时候，很容易出现的问题是忽略壁厚的均匀性，实际冲压生产中，罐身的壁厚从底部到口部会有轻微的渐变，底部因为冲压拉伸的程度小，壁厚会略厚，靠近缩颈的位置因为经过多次缩颈加工，壁厚会略有增加，建模时如果完全做成等壁厚结构，在做成型工艺仿真的时候就会出现与实际生产不符的应力分布结果，无法指导实际的模具调整。另外罐口的卷边结构是三层材料折叠的结构，建模时要还原每一层材料的弯折半径，不能简单做一个圆角代替，否则在做封罐仿真的时候，无法准确模拟卷封过程中的材料流动，也就无法验证封罐后的密封性能。
