立式4G无线调制解调器外观结构设计

　　这款立式4G无线调制解调器的结构设计，首先围绕民用及小微商用场景的部署需求展开，常见于家庭宽带接入、小型商铺网络覆盖、临时办公点位组网这类场景，设备核心作用是完成蜂窝移动网络信号与有线、无线局域网信号的转换，为终端设备提供稳定的网络接入通道。从结构设计思路来看，整机采用立式带底座的布局，区别于传统平放式网络设备，能够有效减少桌面占用面积，同时立式结构更利于设备内部元器件的自然散热——内部通信模块、电源模块工作时产生的热量可以顺着壳体内部的竖直风道自然上升，通过壳体接缝处的间隙散出，无需额外加装散热风扇，既降低了设备运行噪音，也减少了风扇带来的故障点，提升长期运行的可靠性。

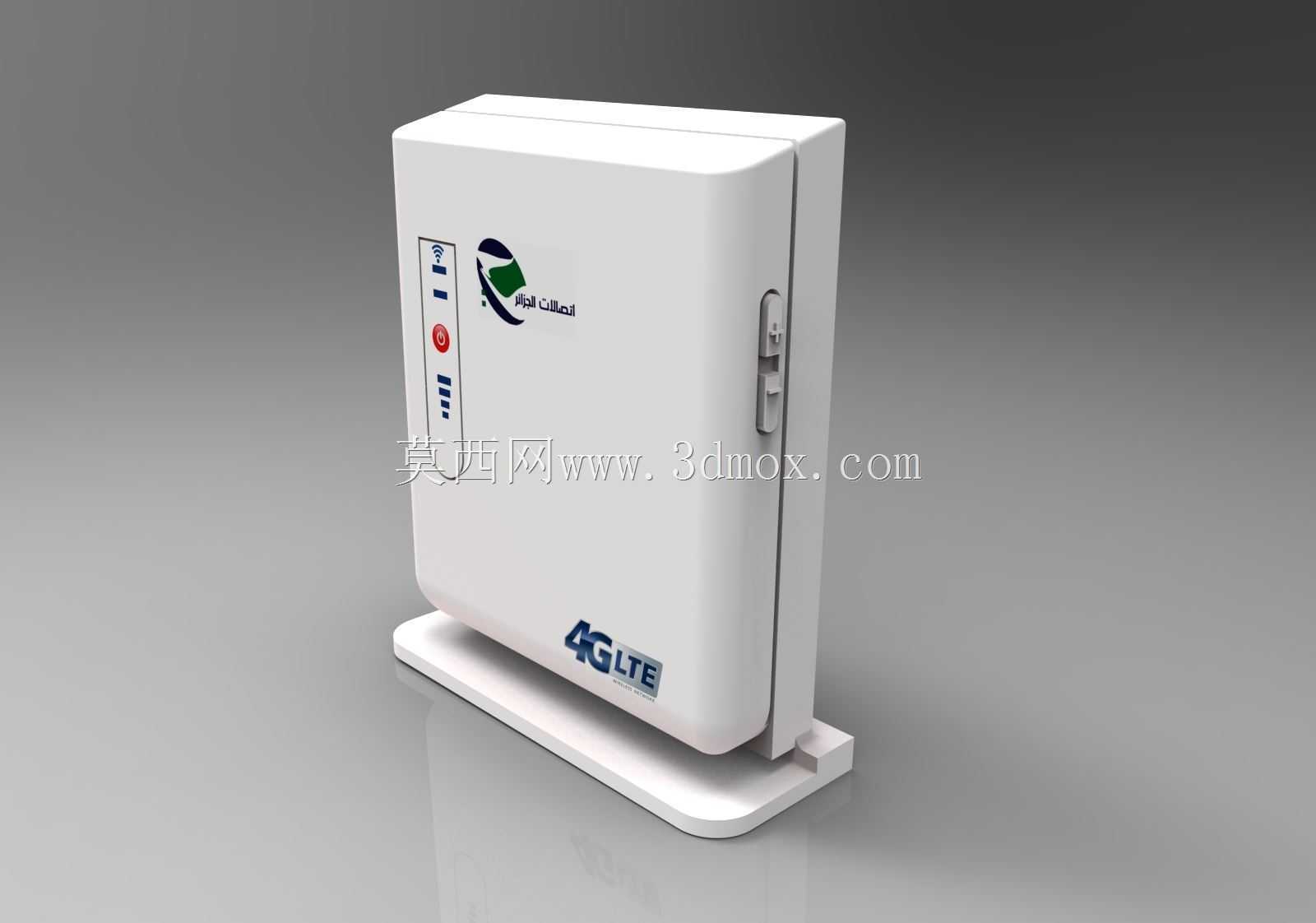

　　壳体采用上下扣合加侧边防拆锁扣的结构，侧边预留的锁位结构可以在设备部署在公共区域时加装防盗锁具，避免非授权人员拆卸设备、更换内部SIM卡。正面面板的布局经过人机交互考量，从上至下依次排布信号强度指示灯、网络状态指示灯、电源指示灯、复位按键，指示灯采用不同颜色区分运行状态，运维人员无需连接管理后台，站在设备前方即可快速判断设备的在线状态、信号强度、故障类型，复位按键采用内凹式设计，避免日常清洁、挪动设备时误触导致配置重置。正面下方丝印4G LTE标识，明确标注设备支持的网络制式，侧边预留的SIM卡插槽采用隐藏式设计，插卡后可以通过壳体的卡扣结构遮盖插槽，避免SIM卡松动脱落。

　　底座采用加宽的平底设计，与桌面接触的面积经过配重核算，设备整体重心落在底座中心范围内，日常轻微触碰不会出现倾倒问题，底座与主机身采用卡扣式连接，生产组装时无需额外螺丝固定，能够提升装配效率，后期维护时也可以快速拆分底座与机身，方便墙面挂装场景的转换——机身背部预留了标准挂装孔位，既可以放置在桌面使用，也可以根据部署需求挂装在墙面、弱电箱侧壁上，适配不同的安装环境。外形尺寸方面，整机宽度控制在120mm以内，厚度不超过40mm，高度约200mm，属于紧凑型的网络终端尺寸，不管是放置在桌面的弱电设备旁，还是嵌入小型弱电箱内部，都不会占用过多空间，安装边界上要求设备周边预留至少30mm的散热间隙，避免紧贴墙面、其他发热设备导致散热不畅，影响网络连接稳定性。

　　接口布局集中在设备背部，从结构设计上避免正面走线影响外观整洁，电源接口、有线网口都做了防松脱的卡位设计，网线、电源线插入后可以通过卡扣卡紧，避免日常走线拉扯导致接口松动断网。壳体表面采用哑光磨砂的塑料材质处理，既不容易残留指纹、灰尘，也能在长期光照环境下减少壳体老化变色的速度，适配长期固定部署的使用需求。从结构强度来看，壳体采用ABS+PC混合材质注塑成型，日常搬运、安装过程中的轻微磕碰不会导致壳体开裂，内部元器件的固定筋位都做了加厚处理，运输过程中的振动不会导致内部模块移位、焊点脱落。天线采用内置式设计，区别于外置天线的设备，整机外观更加简洁，不会因为天线突出导致包装体积增大，也避免了天线被弯折损坏的风险，内置天线的位置经过布局优化，远离内部电源模块的电磁干扰区域，能够保证4G信号、wifi信号的收发强度，满足小范围空间内的网络覆盖需求。
