多规格螺栓螺钉垫圈组合紧固件结构

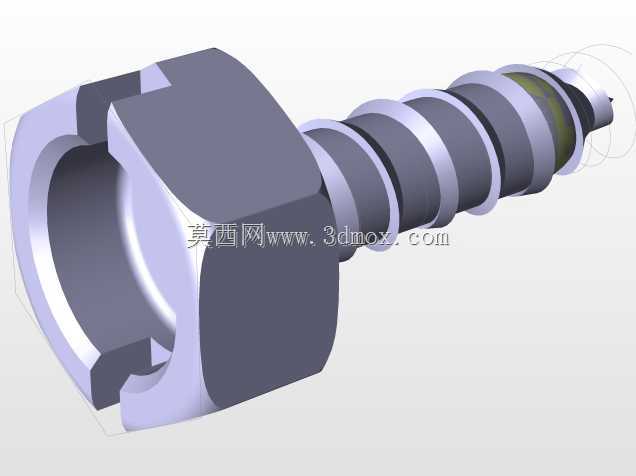

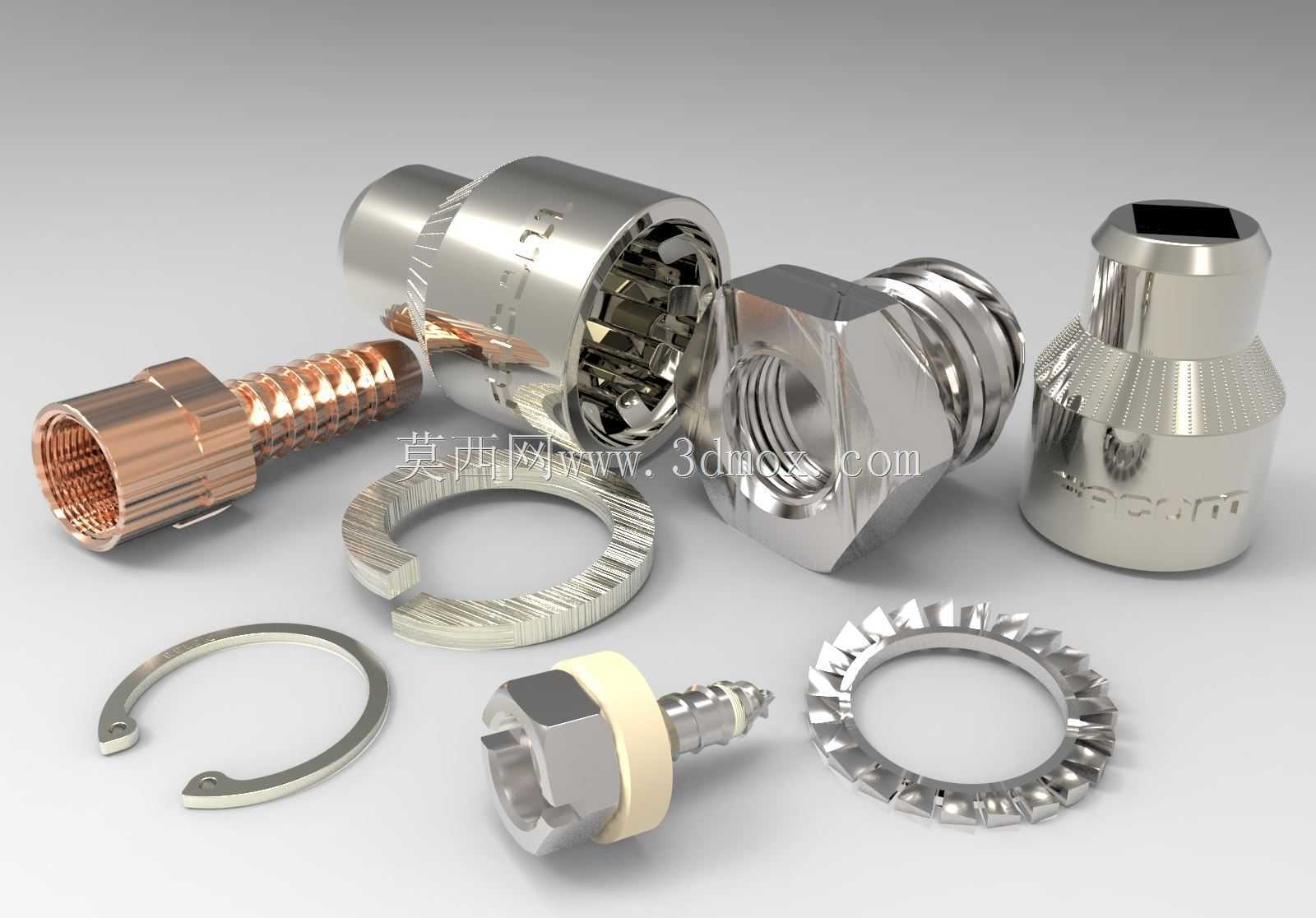

　　这套紧固件组合覆盖了机械装配场景中最常用的几类螺纹连接副，从外六角螺栓、内六角圆柱头螺钉到不同结构的防松垫圈、平垫圈，每一类零件的结构都严格遵循通用机械装配的公差要求，建模时还原了螺纹牙型的真实轮廓、头部受力面的倒角细节，以及垫圈的止动齿形结构，完全可以直接用于装配干涉校验、工装夹具设计参考。在实际工业场景里，这类紧固件几乎遍布所有需要刚性连接的设备部位：普通外六角螺栓多用于钢结构机架、重型设备底座的大载荷连接，安装时需要匹配对应规格的扳手空间，建模时预留的对边尺寸、头部高度完全符合通用安装边界要求，不会出现装配时扳手无法卡入的问题；内六角圆柱头螺钉则多用于设备内部的紧凑安装位，比如钣金护板、传动组件的固定，

　　沉头式的头部结构可以完全埋入安装面，不会突出零件表面干涉周边运动部件。不同结构的垫圈对应不同的工况需求：普通平垫圈主要用于分散连接件表面的压应力，避免螺栓拧紧时压伤被连接件的漆面或者软质基材表面，建模时还原了垫圈的内外径公差，与螺栓杆部的间隙控制在合理范围，不会出现安装时垫圈卡滞在螺纹段的问题；外齿锁紧垫圈、内齿锁紧垫圈依靠齿形嵌入被连接件和螺栓头部的接触面，在振动工况下提供持续的防松摩擦力，多用于电机端盖、小型传动组件这类存在持续微振的连接部位，建模时齿形的角度、翘起高度都参考了实际量产零件的参数，装配后可以直观模拟防松结构的压紧状态；开口挡圈则用于轴类零件的轴向限位，不需要在轴上加工螺纹，直接卡入轴槽即可实现轴承、

　　齿轮等回转零件的轴向定位，这类零件的建模重点在于开口处的弹性变形余量，实际装配时可以用卡簧钳撑开开口完成安装，模型还原了挡圈的截面厚度、槽口尺寸，完全匹配常规轴径的安装槽参数。做这套模型的时候，特意区分了不同紧固件的表面处理细节：铜质导电螺钉多用于电气柜内部的接地连接，表面不做镀锌处理，保留铜材的导电特性；钢制紧固件的表面做了镀锌钝化的质感还原，边缘的倒角、螺纹起始处的不完整牙型都做了写实处理，没有做理想化的完美螺纹建模，更贴近实际量产零件的外观特征。在装配边界设计上，每类紧固件都标注了对应的安装孔尺寸、拧紧时的扳手空间预留值，比如M6规格的内六角螺钉，头部沉孔深度需要预留至少6mm，安装孔周边3mm范围内不能有凸起结构，

　　否则会导致螺钉无法完全拧紧；外六角螺栓的安装侧需要预留至少1.5倍螺栓公称直径的扳手操作空间，方便气动扳手或者手动扳手完成拧紧作业。很多刚入行的结构工程师做装配设计时，经常忽略紧固件的安装空间，只按照螺栓的公称直径预留孔位，最后实际装配时才发现扳手伸不进去，或者螺钉头部和周边零件干涉，这套模型可以直接拖入装配体中做空间校验，提前排查这类装配工艺问题。另外不同紧固件的受力特性也在模型结构上有所体现：大规格六角螺栓的杆部和头部过渡处做了圆角强化处理，避免拧紧时应力集中导致头部断裂；小型螺钉的头部槽深控制在合理范围，不会因为槽太深导致头部强度不足，也不会因为槽太浅导致拧紧时螺丝刀打滑。垫圈的厚度也匹配对应螺栓的规格，不会出现大螺栓配薄垫圈导致垫圈被压溃的问题，防松垫圈的齿形方向也做了对应设计，拧紧时齿形顺着旋转方向滑入，拧松时齿形会卡住接触面提供阻力，完全符合实际防松逻辑。
