桌用手动螺旋夹紧式台虎钳结构设计

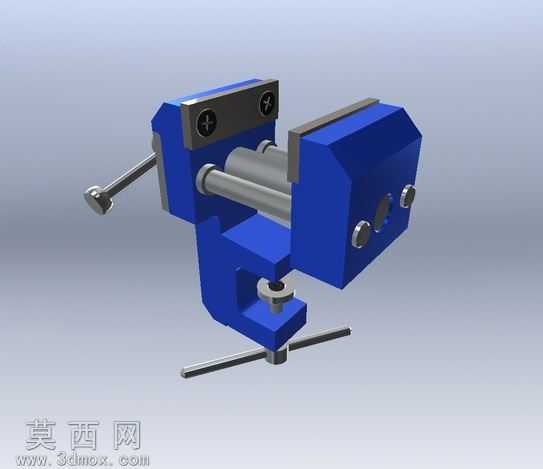

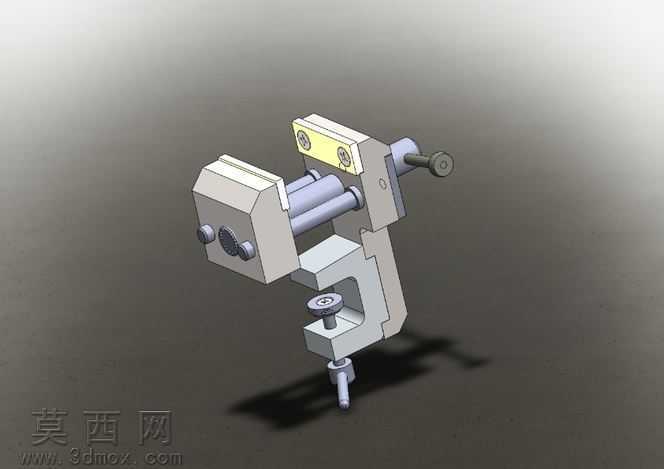

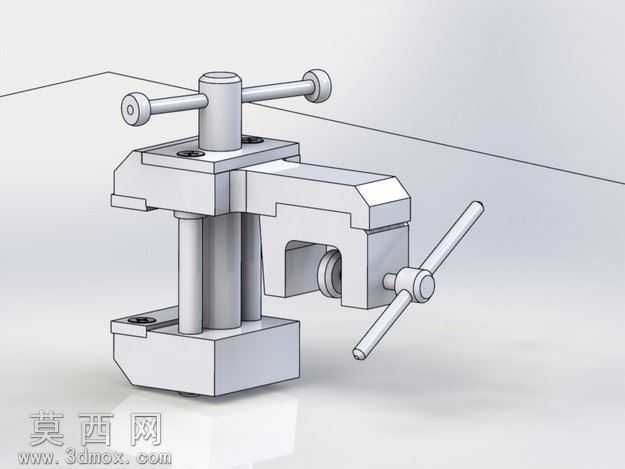

本作品为桌装式手动夹紧虎钳的三维参数化建模成果，整体建模过程严格遵循机械加工工装的实际设计逻辑，先完成核心功能部件的尺寸链推演，再逐步完成各零件的特征构建与整体装配约束。建模阶段以基准轴、基准面为装配定位核心，首先构建固定钳身主体：固定钳身采用L型支撑结构，底部设置C型夹装卡座，卡座配套螺旋顶紧结构，可实现虎钳在工作台边缘的快速装夹固定，建模时对卡座的加强筋结构做了等壁厚处理，保证铸件结构的工艺合理性，同时对钳身与活动钳身的配合导轨面做了公差配合预留，还原实际滑动副的装配间隙。活动钳身部分采用双导杆导向结构，两根平行光轴导杆穿过固定钳身的导向孔，与活动钳身尾部做同轴配合约束，保证活动钳身开合过程中无偏摆、钳口始终保持平行，避免夹持工件时出现受力歪斜的问题。夹紧传动部分采用梯形丝杠副结构，丝杠与固定钳身的螺母座做螺旋配合约束，转动丝杠端部的手柄即可带动活动钳身沿导杆轴向移动，实现钳口的开合动作，建模时还原了梯形螺纹的牙型特征，同时对丝杠端部的穿装手柄做了间隙配合，手柄两端的防滑球头做了圆角过渡处理，符合手动操作的人机工程学设计。钳口部分采用分体式可拆卸结构，固定钳身与活动钳身的夹持面均设置带防滑齿纹的钳口板，通过沉头螺丝与钳身主体固定，建模时对齿纹做了阵列特征处理，还原实际钳口的防滑咬合结构，同时预留了钳口板的更换空间，适配不同夹持场景的替换需求。渲染阶段采用金属与工程塑料结合的材质方案：钳身主体赋予蓝色哑光烤漆金属材质，导杆、丝杠、手柄等传动部件赋予抛光钢材材质，钳口防滑板赋予淬火发黑的硬质合金钢材质，底部夹紧螺杆赋予镀锌防锈金属材质，通过环境光遮蔽效果突出各部件的装配层次，清晰展现虎钳的内部传动逻辑与外部装夹结构。整体设计兼顾手动操作的省力性与夹持稳定性，结构紧凑、装夹便捷，可作为钳工实训、小型零件加工装夹的工装参考模型，所有零件均具备可编辑参数，可根据实际夹持需求调整钳口开度、整体尺寸等参数，适配不同规格的工作台装夹场景。
