1:10比例福特野马RC遥控车底盘结构

　　这套1:10比例的RC遥控车底盘结构，面向仿真模型车改装、自制遥控车的爱好者与小型模型工作室开发，核心适配福特野马经典车型的复刻制作需求，在模型车赛事、静态展示、青少年科创教学场景中都有明确的应用空间。不同于市售成品RC底盘的一体化注塑成型方案，这套结构采用自制加工件与标准采购件组合的设计思路，将一半左右的结构件设计为可通过FDM或光固化3D打印制作的形态，剩余的传动连接件、减震组件、轮组固定件、驱动电机等部件均采用模型圈通用的标准规格零件，既降低了自制底盘的加工门槛，也能保证整车装配后的行驶强度与传动可靠性。

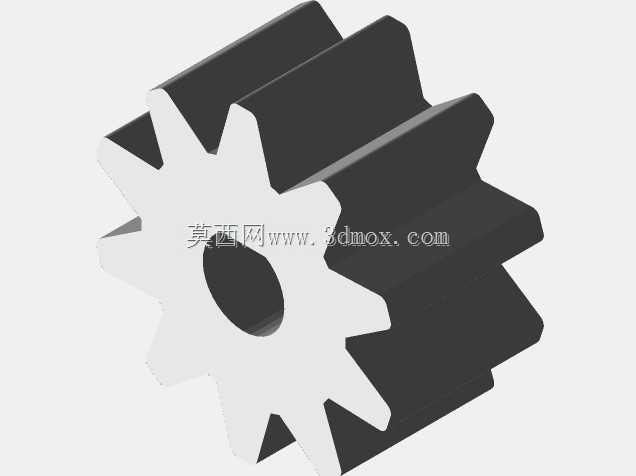

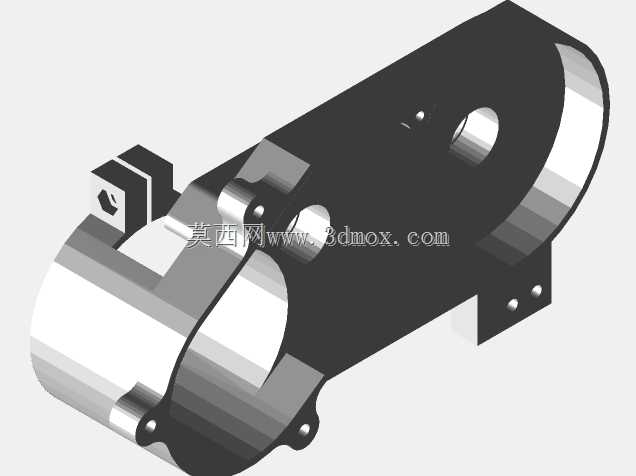

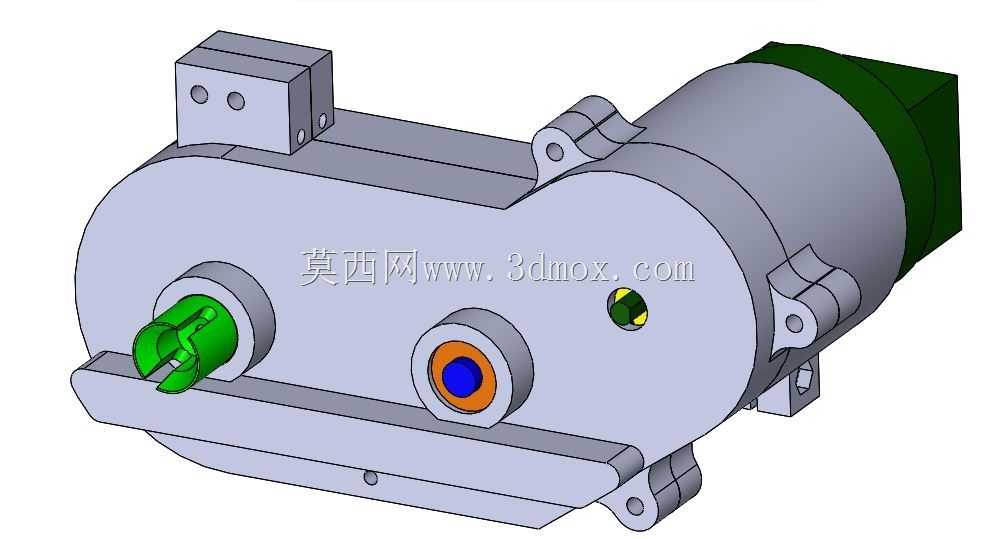

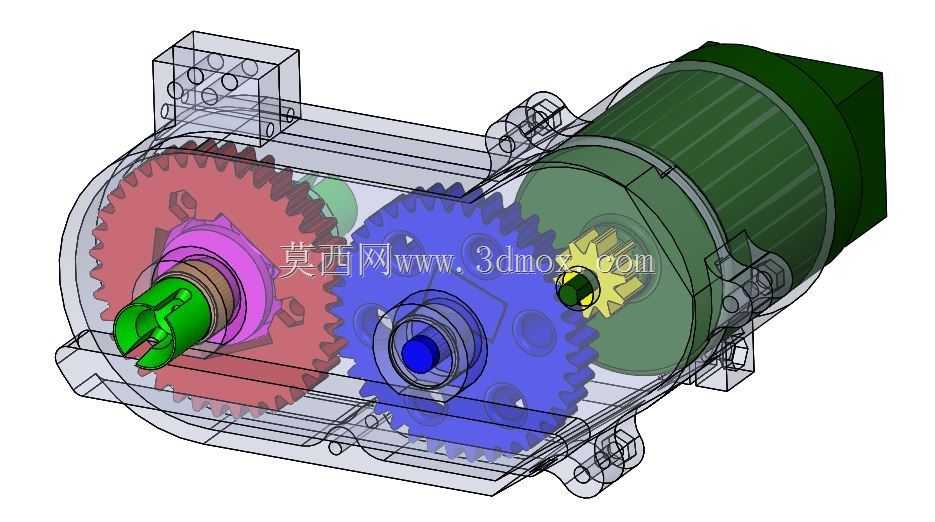

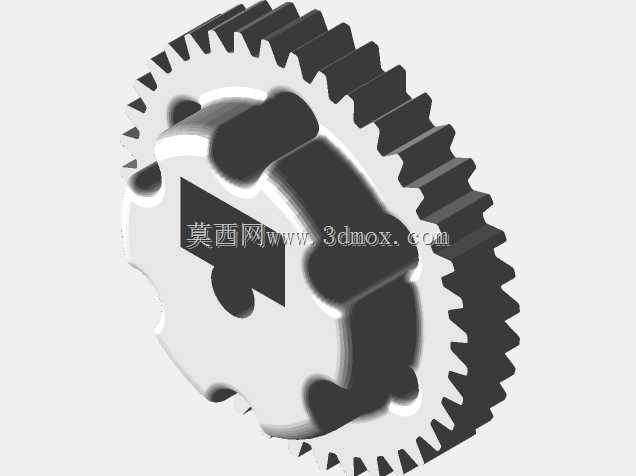

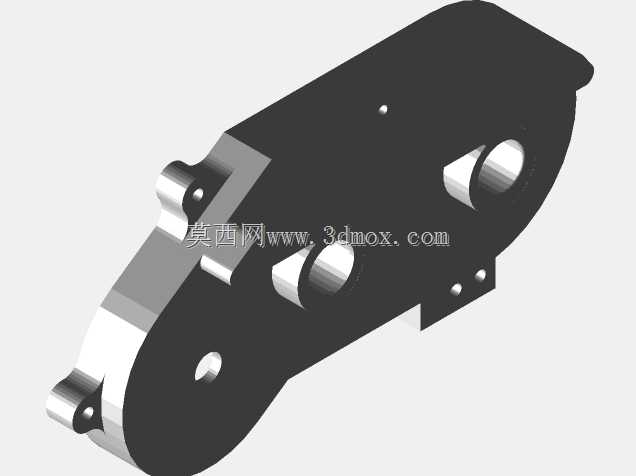

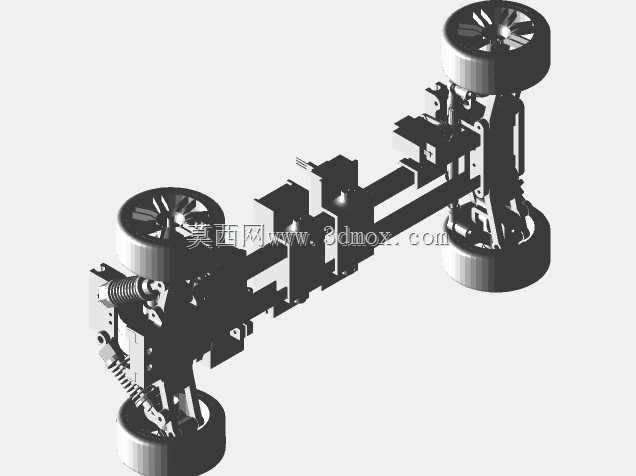

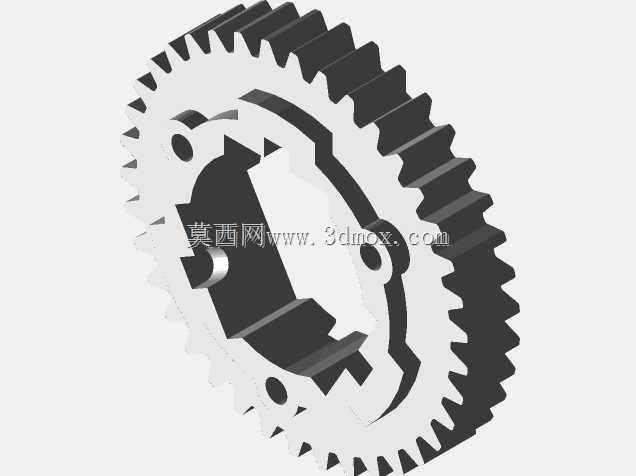

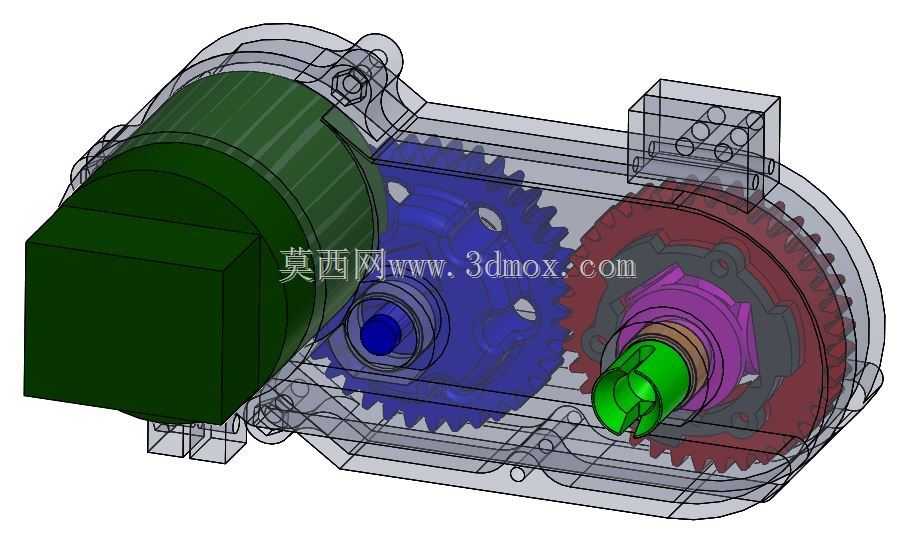

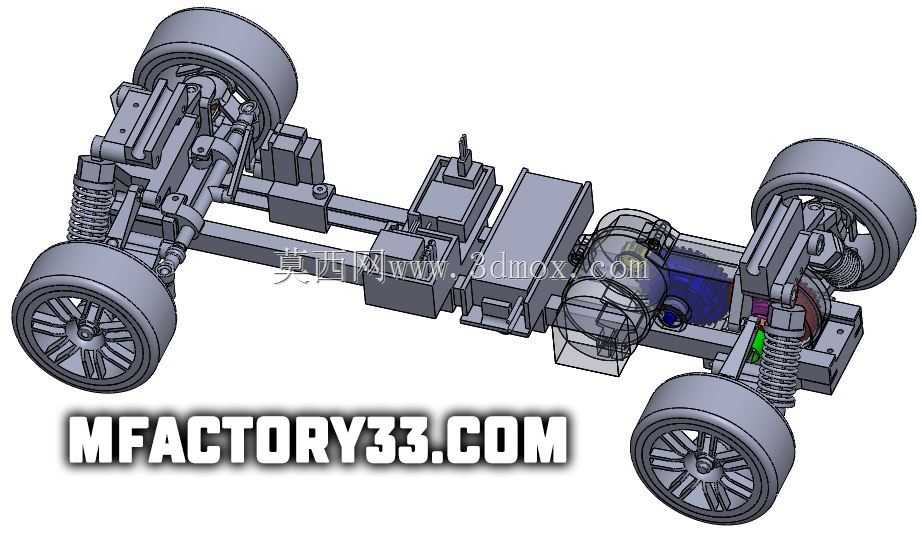

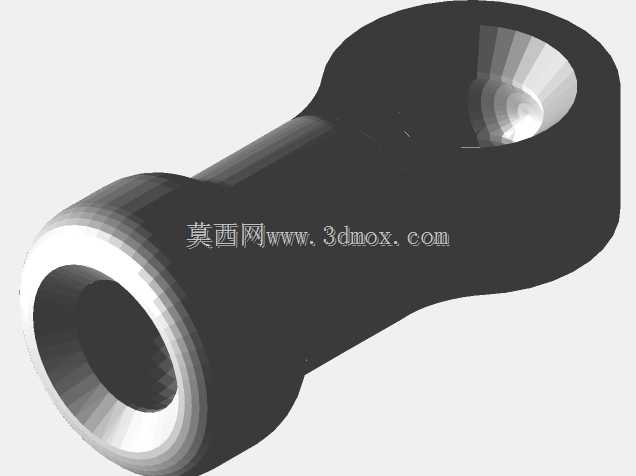

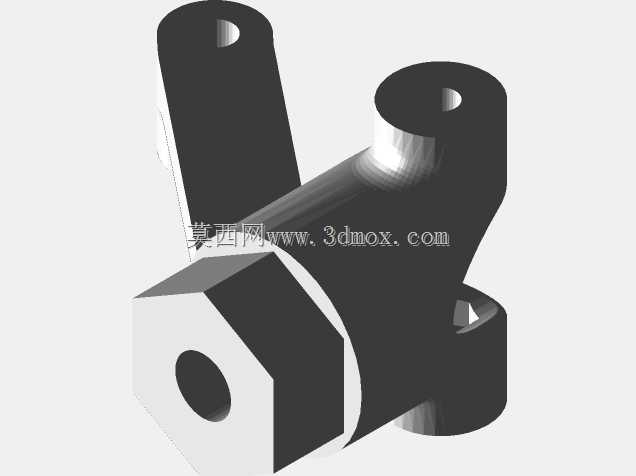

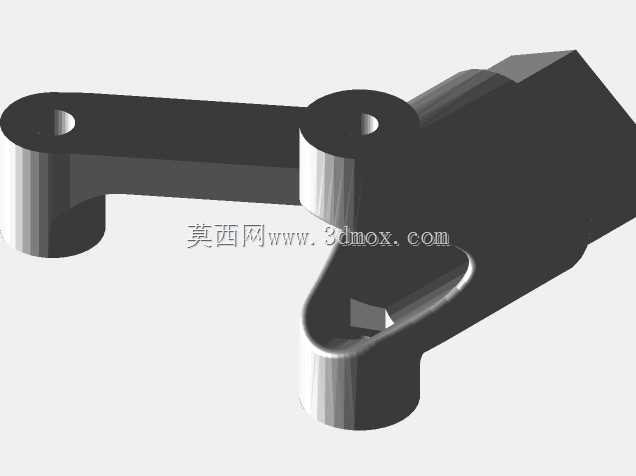

　　从功能布局来看，底盘采用前后双独立悬架的结构形式，前悬架匹配转向拉杆组件，预留了标准舵机的安装位，安装边界完全适配市面常见的9g、17g模型舵机尺寸，转向节的转动角度经过校核，能够满足平跑RC车的转向角度需求，不会出现转向干涉或者转弯半径过大的问题。后悬架集成了差速器与变速箱安装位，差速器腔体的结构尺寸适配模型车通用的滚珠差速组件，变速箱部分设计了多级齿轮传动的安装槽，能够匹配不同KV值的无刷/有刷驱动电机，通过更换不同齿数的传动齿轮即可调整整车的传动比，适配平跑竞速、漂移等不同的玩法需求。

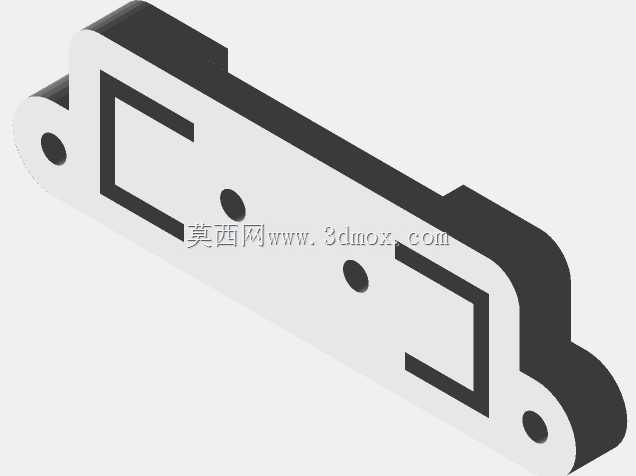

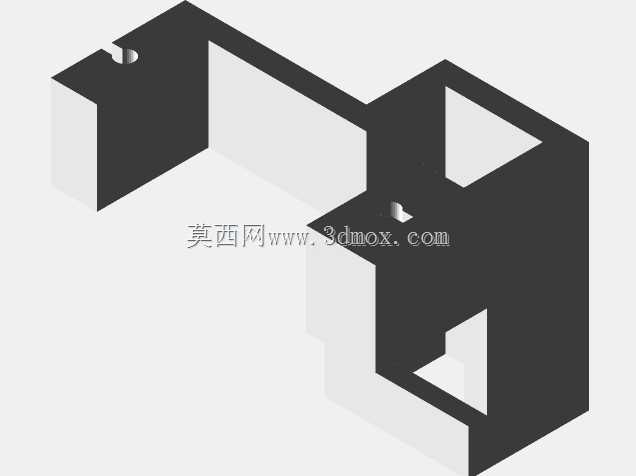

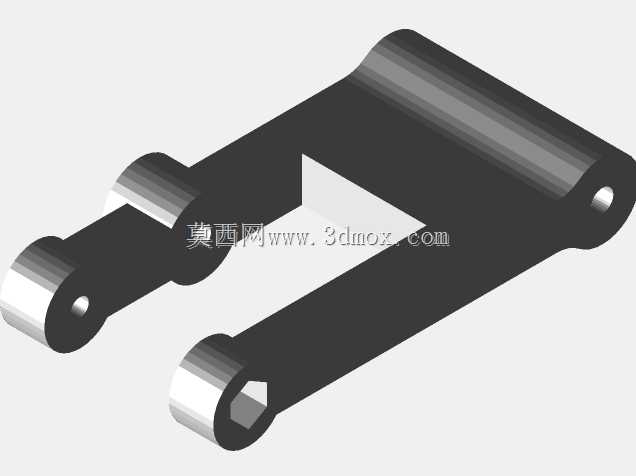

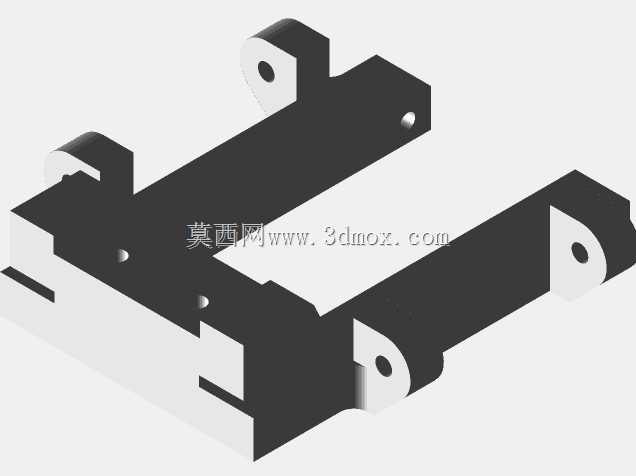

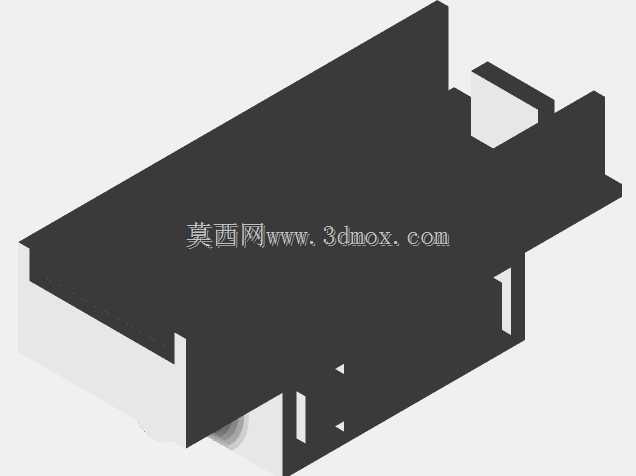

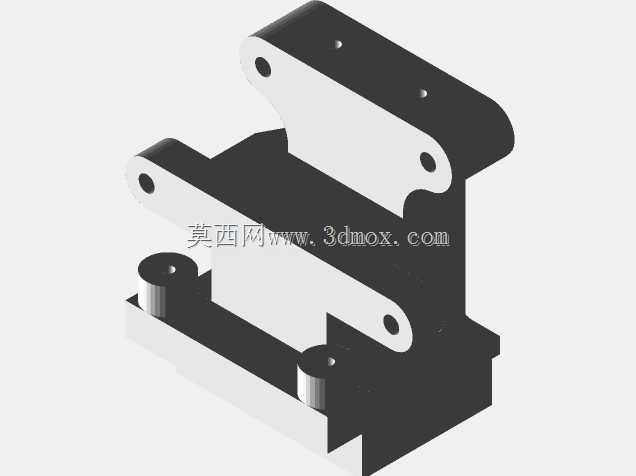

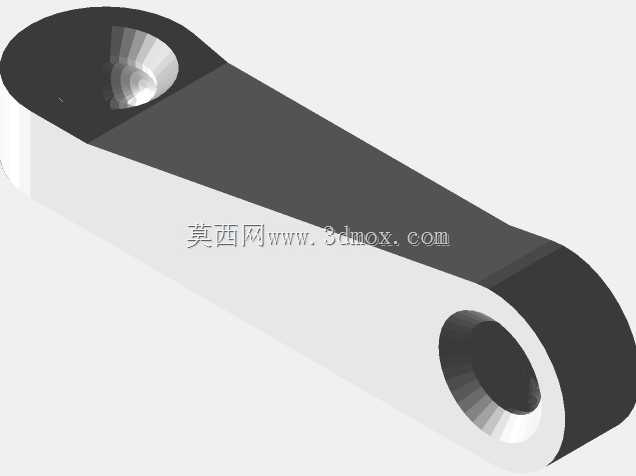

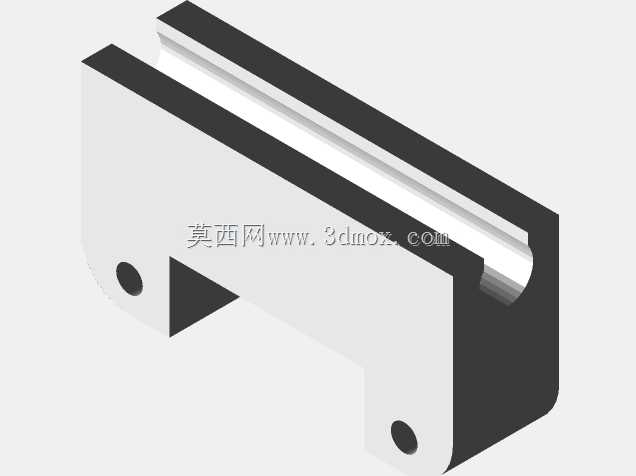

　　设计过程中优先考虑了3D打印件的成型可行性，所有需要打印的结构件都做了最小壁厚校核，受力集中的悬架摆臂、电机固定座位置都做了加强筋结构，打印时无需添加过多支撑即可完成成型，装配孔位都预留了0.2mm的打印公差，打印完成后仅需简单去除支撑毛刺即可完成装配，不需要二次扩孔或者打磨修配。底盘的主体框架采用分段式连接结构，前后悬架模块通过两根纵向的主梁连接，电池仓、电调安装位都设置在两根主梁之间的中部位置，能够合理分配整车的前后轴荷，避免出现头重脚轻或者尾部过重导致的行驶姿态不稳定问题。

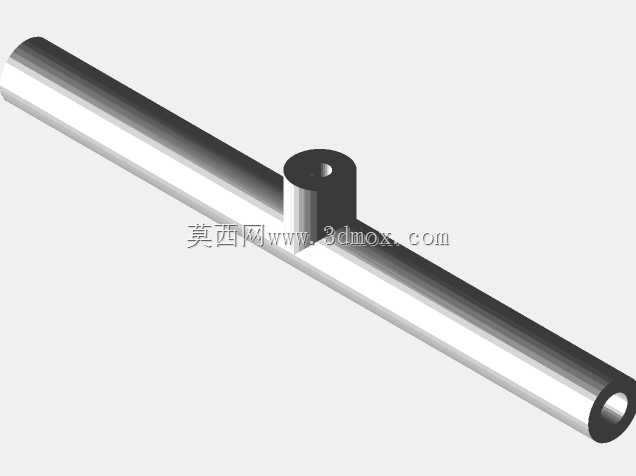

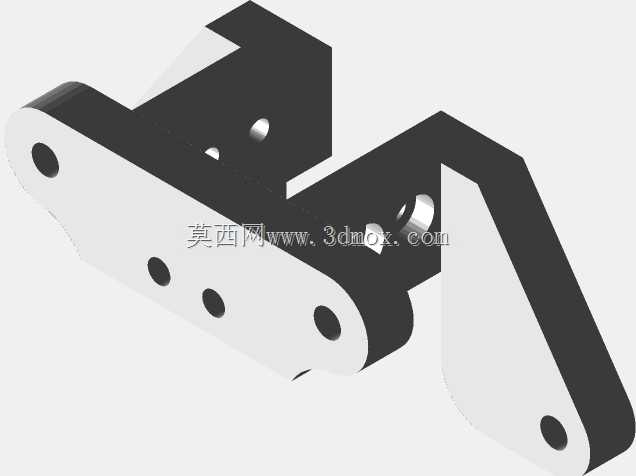

　　悬架部分的减震器安装位做了角度优化，匹配模型车通用的螺纹式金属减震器，安装孔位的间距与市面上常见的1:10平跑车减震器尺寸完全兼容，减震器的上下固定点位置经过运动仿真校核，在悬架上下跳动的全行程内，不会出现减震器卡滞或者摆臂与底盘框架干涉的问题。轮组的固定座采用标准的12mm结合器尺寸，能够直接适配市售的1:10比例RC车轮毂与轮胎，不需要额外制作转接件。传动部分的传动轴预留了伸缩余量，能够适配悬架跳动时的轴距变化，保证传动过程中不会出现传动轴脱落或者传动卡顿的问题。

　　整套底盘的安装边界经过整体校核，轴距、轮距尺寸完全匹配1:10比例福特野马车型的车壳安装孔位，车壳固定柱的位置预留了调节余量，能够适配不同厚度的车壳安装需求。电路部分的安装位做了分层设计，电调、接收机的安装位置避开了传动部件的运动路径，同时预留了走线槽，能够将所有线路规整收纳在底盘内部，避免行驶过程中线路卷入传动齿轮造成故障。差速器与变速箱的腔体设计了可拆卸的端盖结构，后期维护更换齿轮、补充润滑脂时不需要完全拆解整个底盘，仅需拆下对应端盖即可完成维护操作，大幅降低了后期的维护难度。

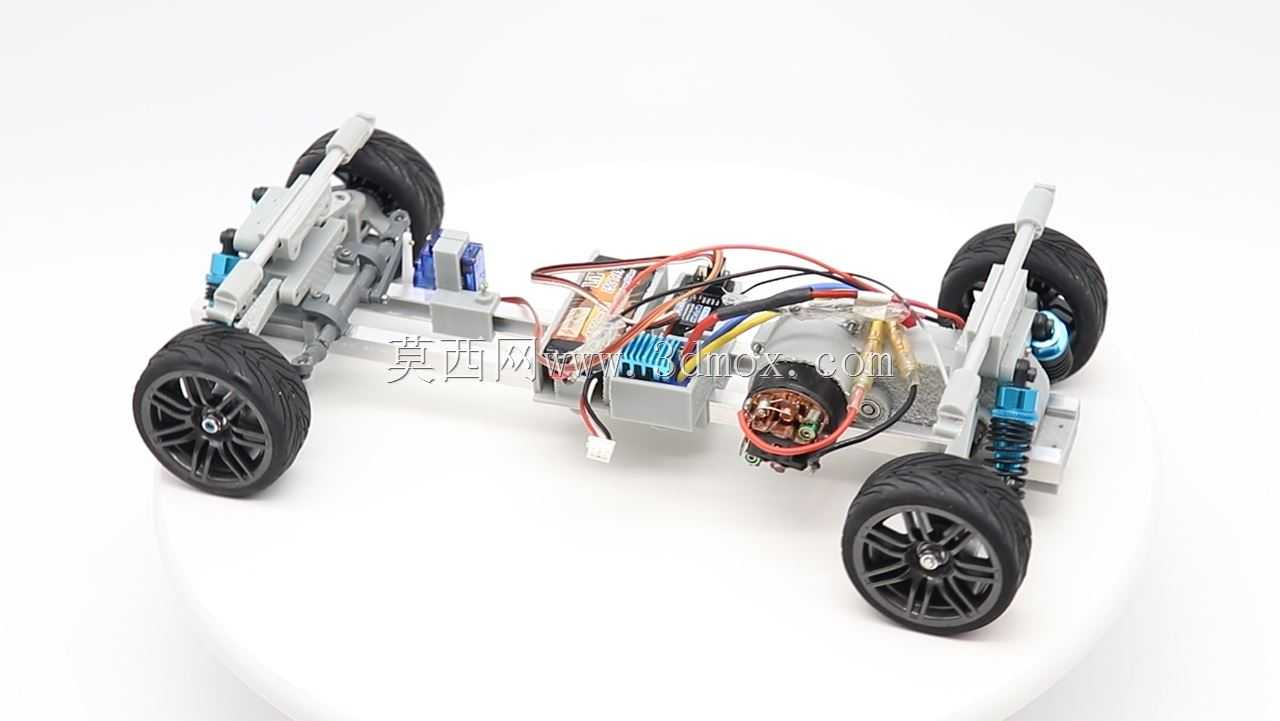

　　在实际装配过程中，3D打印件可选择PLA、PETG或者尼龙材料打印，根据不同的使用场景选择对应材料即可：如果是做静态展示场景使用，PLA材料打印即可满足强度需求；如果需要经常下地行驶，选择PETG或者尼龙材料打印能够获得更好的抗冲击性能，避免碰撞时结构件碎裂。所有标准采购件的规格都在结构设计时做了匹配，不需要对采购件进行二次加工即可完成装配，装配流程按照模块划分，可先分别组装前悬架转向模块、后悬架传动模块、底盘主梁框架，再将三个模块拼接完成后安装电路与轮组，整体装配逻辑清晰，即使是初次接触RC车组装的爱好者也能按照结构关系顺利完成装配。
