匈牙利M41内燃机车1:32比例仿真RC模型

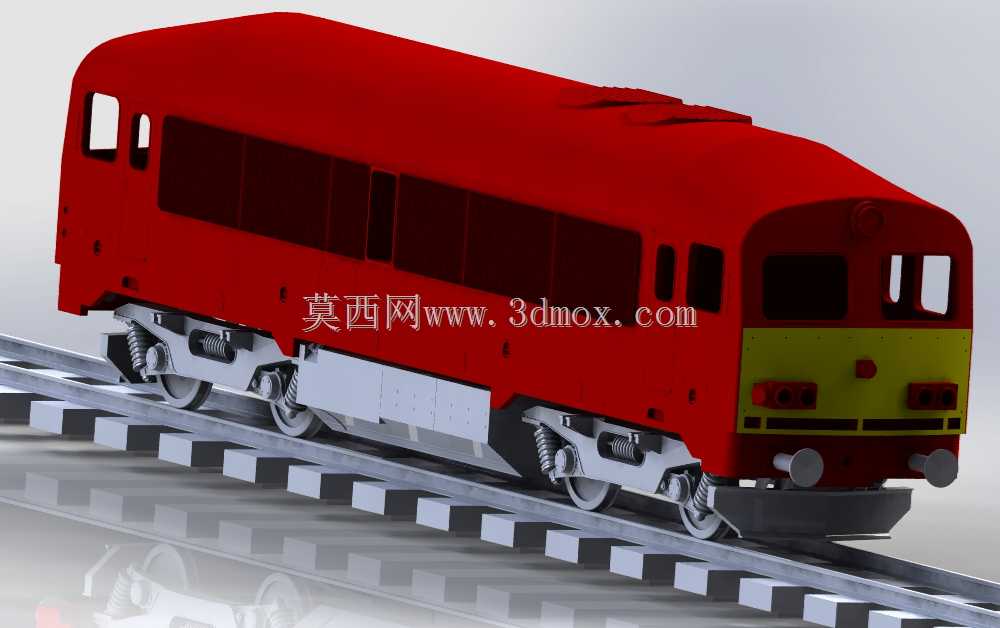

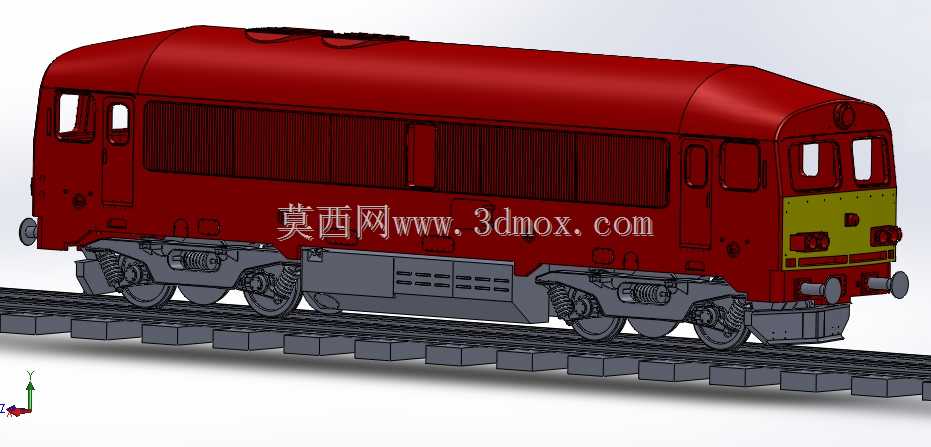

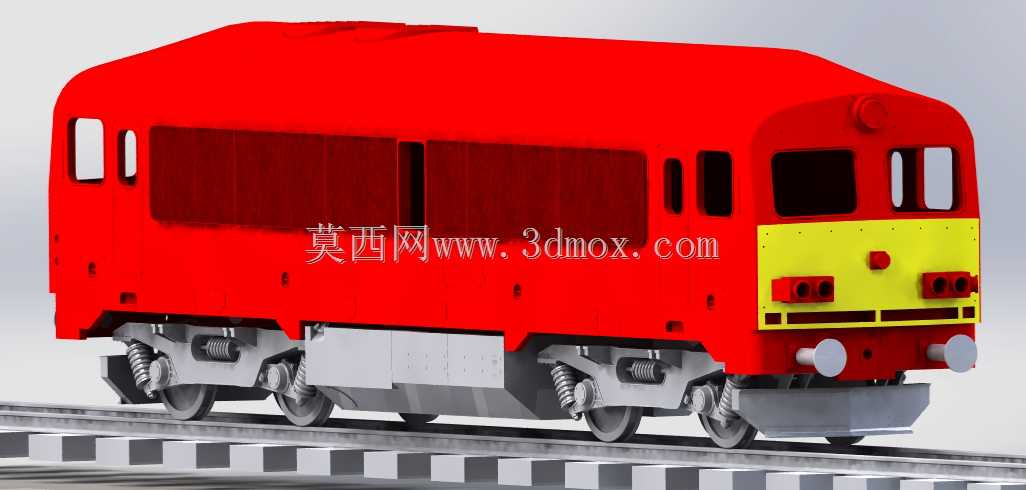

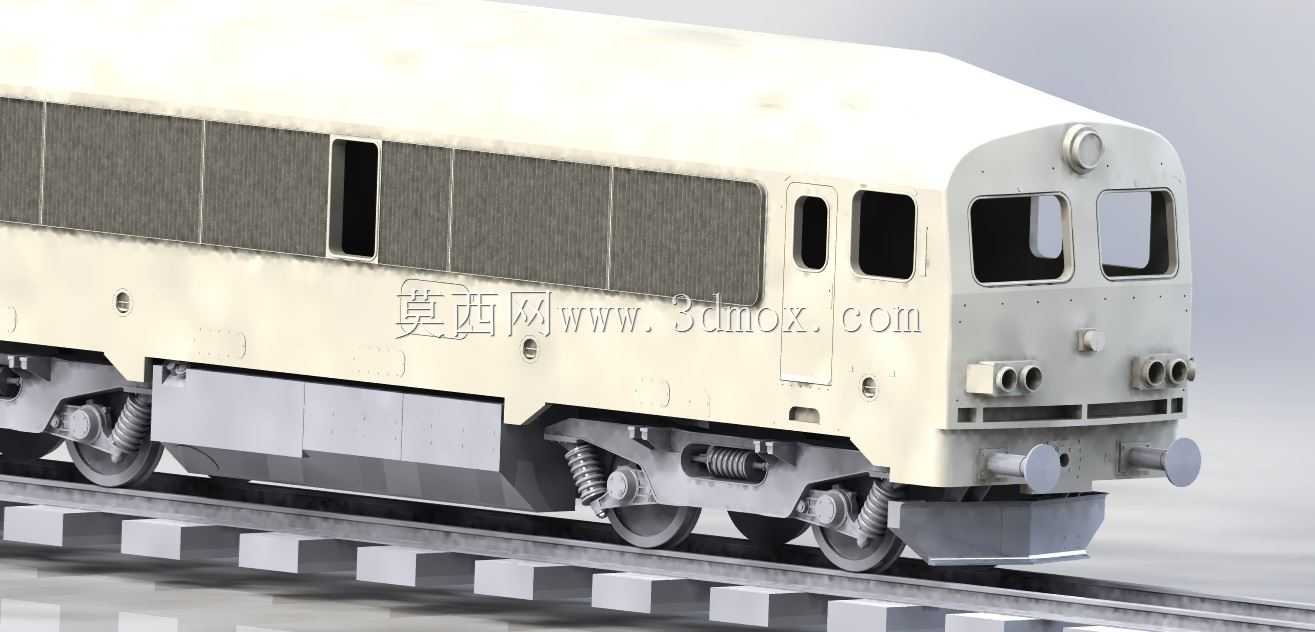

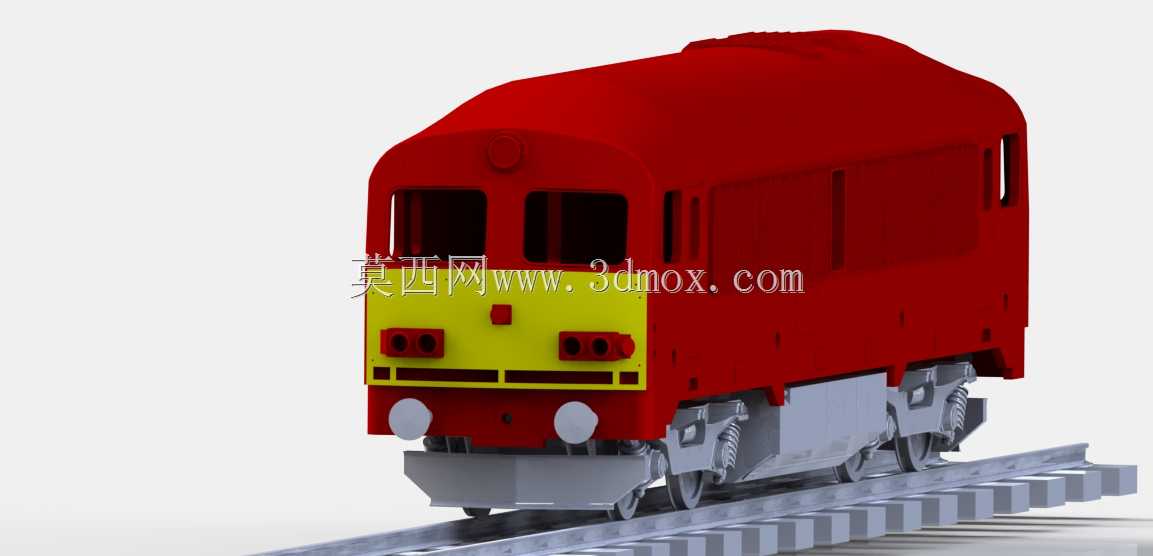

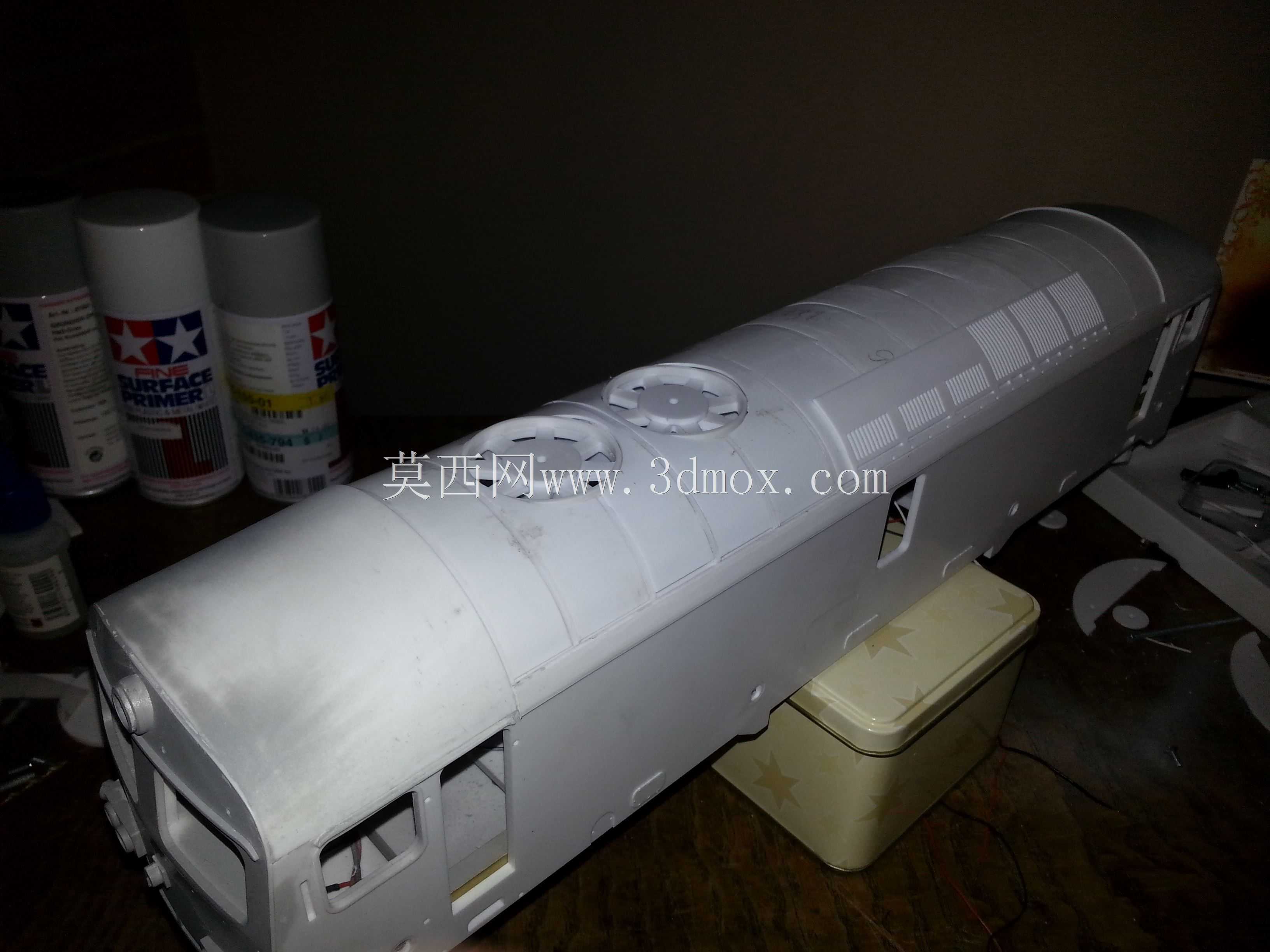

　　该内燃机车RC模型还原了匈牙利M41系列干线内燃机车的核心结构特征，可用于轨道车辆结构教学、模型爱好者收藏展示、RC动力系统调试验证等场景，其设计过程完全参照实车的走行部布局、车体曲面特征、附属部件安装位置进行等比例缩放，兼顾静态展示的还原度与动态行驶的结构可靠性。从实际用途来看，这类大比例内燃机车模型既可以作为铁路装备科普的实体教具，帮助从业者直观理解内燃机车的车体分块、走行部悬挂逻辑、车头附件排布，也可搭载RC动力系统实现轨道行驶，满足模型爱好者的动态操控需求，同时其结构数据也可为小比例轨道车辆的动力舱布局、走行部间隙设计提供参考。在功能特性层面，模型完整还原了实车的车头灯组安装位、车钩连接接口、侧窗排布、走行部转向架结构，车体侧面的散热格栅、扶手、标识区域均做了等比例复刻，转向架部分预留了轮对转动间隙、弹簧安装位，可适配标准轨距的模型轨道，车头下部的排障器、风管接口细节均有体现，保证外观还原度的同时，为后续加装动力模块、声组模块预留了内部安装空间，不会出现加装部件后与车体结构干涉的问题。设计思路上，首先对实车的三维扫描数据进行比例换算，将1:1的实车尺寸按照1:32的比例进行缩放，过程中重点校核了轮对内侧距、转向架回转半径、车体下部与轨道面的安全间隙，避免模型在轨道行驶时出现脱轨、车体蹭轨的问题；车体部分采用分块建模逻辑，将车头曲面、侧墙、车顶、底架拆分为独立部件，既方便后续3D打印或者注塑加工的分模处理，也便于后期对内部的动力模块、

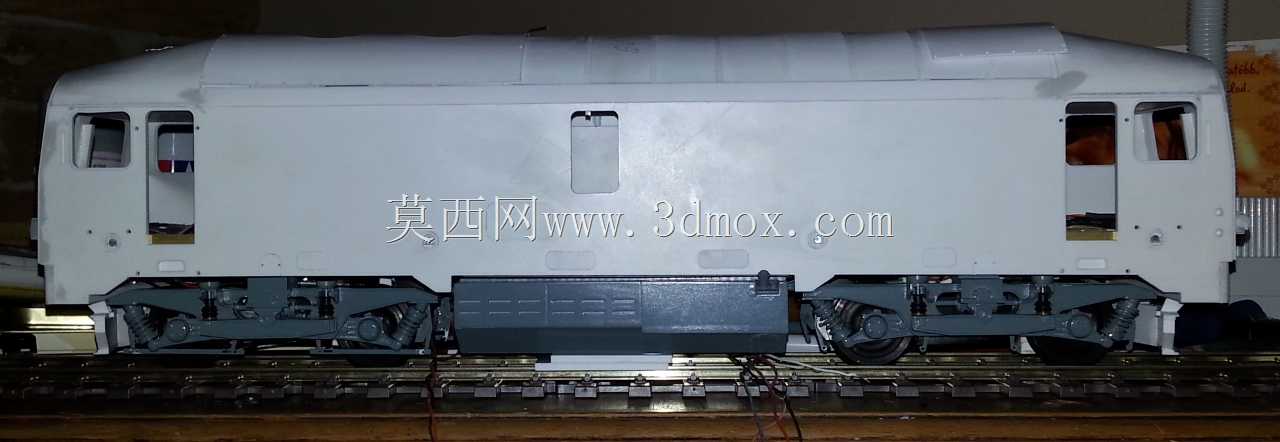

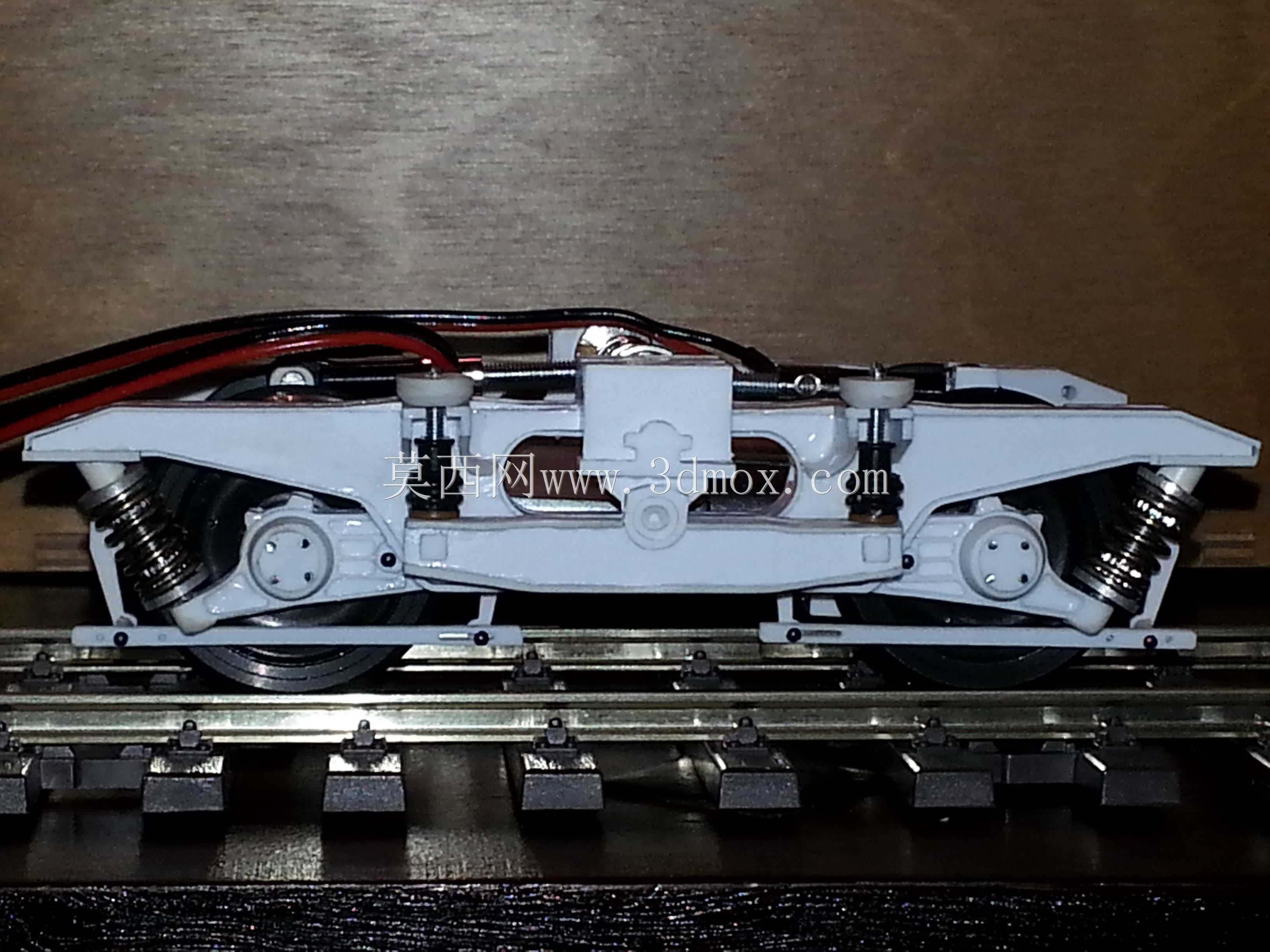

　　电池模块进行检修更换；走行部的转向架模型还原了实车的轴箱定位、一系悬挂结构，轮对部分做了轮缘的标准弧度处理，保证过弯时的导向性能，同时在转向架与车体底架之间预留了足够的回转间隙，满足小半径模型轨道的通行需求。外形尺寸与安装边界方面，按照1:32比例换算后，模型单车体长度约为520mm，车体宽度约为95mm，车体顶部距轨面高度约为135mm，转向架固定轴距约为68mm，轮对内侧距严格匹配1:32比例轨道的标准轨距，车钩安装面距轨面高度符合大比例铁路模型的通用连接标准，可与同比例的其他车厢模型实现连挂；内部安装空间上，车体底架上部预留了长180mm、宽60mm、高45mm的动力与电池安装舱，可容纳常规的380级有刷电机、

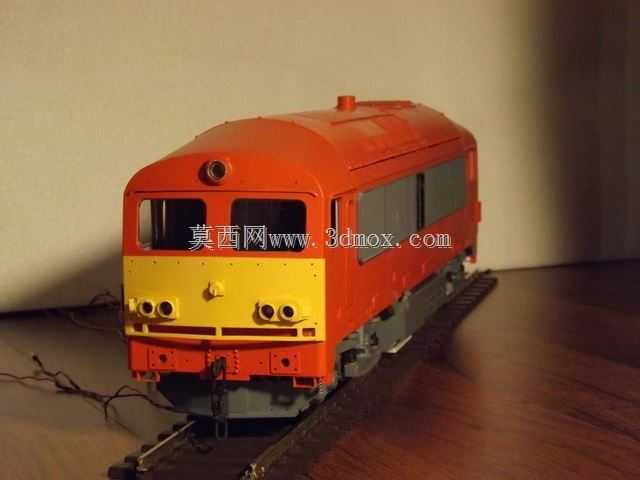

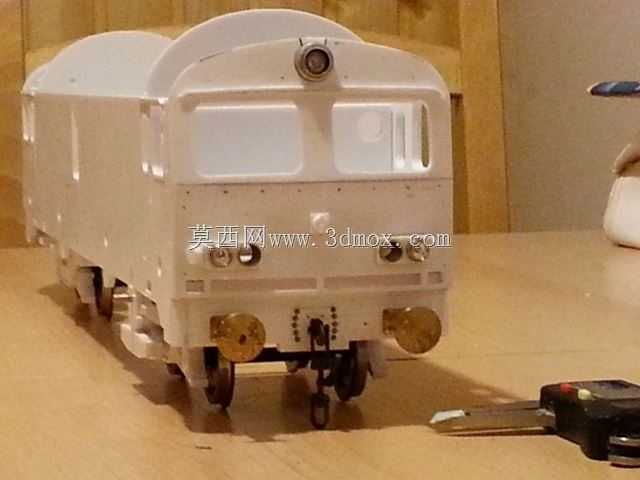

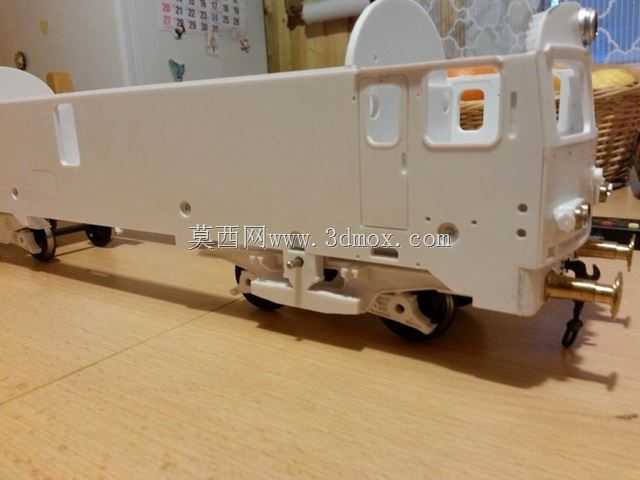

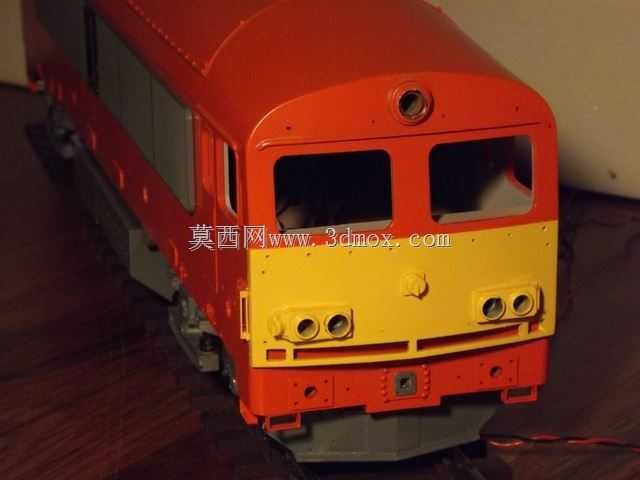

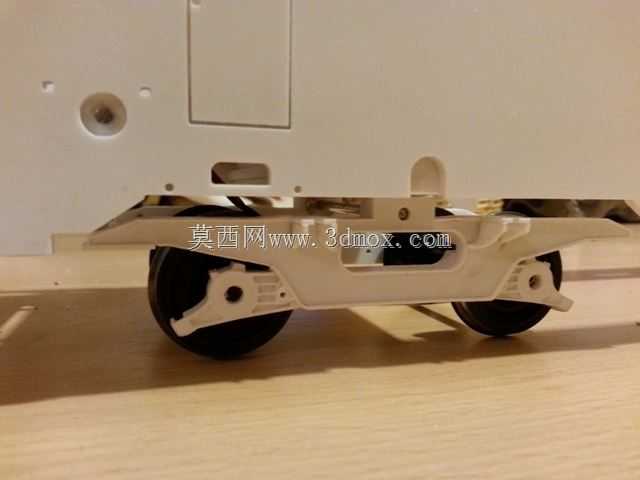

　　2S锂电池以及对应的RC接收设备，车头部分预留了直径8mm的灯组安装孔位，可直接嵌入常规的模型LED灯组，无需额外对车体结构进行打磨修改；走行部的轮对轴径为4mm，可适配通用的模型轮对轴承以及齿轮传动组件，转向架侧架与轮对之间预留了1.2mm的窜动间隙，保证轮对转动时不会出现卡滞问题，同时车体底架下部与转向架上部之间预留了3mm的垂向间隙，可兼容带弹簧减震的改装转向架，不会出现转向架上下运动时与底架磕碰的问题。在细节处理上，车头正面的标识牌安装位、雨刮器安装座、鸣笛喇叭位置均按照实车位置做了等比例还原，侧墙的车门缝隙、车窗边框、扶手安装座都做了凸起或者凹陷的结构处理，避免后期靠水贴还原细节导致的质感不足，车顶的受电弓安装座（注：

　　M41为内燃机车，此处为实车的车顶通风口与检修盖）、通风栅格都做了镂空或者凹凸纹理处理，保证不同角度观察时的真实感；同时建模过程中对所有外露部件做了壁厚处理，常规外露部件的壁厚不小于1.5mm，细小的扶手、风管部件的直径不小于1mm，保证3D打印或者注塑加工时的结构强度，不会出现打印后部件断裂、注塑充模不足的问题。对于RC动力改装的适配性，模型的传动系统安装位参照常规的轨道模型动力布局设计，电机安装位位于车体中部，通过齿轮组将动力传递至转向架的轮对，传动齿轮的中心距预留了0.2mm的啮合间隙，可适配模数0.5的标准模型齿轮，不会出现齿轮啮合过紧导致的转动阻力过大、或者啮合过松导致的跳齿问题；电池与接收设备的安装位位于车体后部，上方的车顶部件做了可拆设计，无需拆解整个车体即可完成电池更换、接收设备调试的操作，大幅提升后期使用维护的便利性。
