收缩套瓶机用模块切割执行机构设计

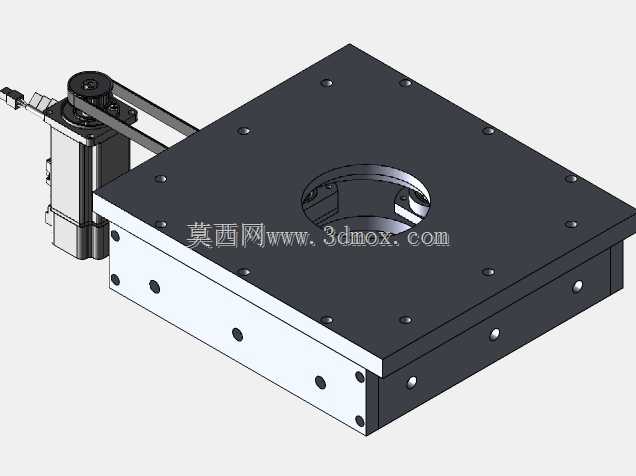

　　这套切割执行组件主要配套在热收缩套瓶生产线上，承担套标工序后热缩膜的定长裁切动作，是整条套瓶包装线里直接决定切口平整度、套标精度的核心执行单元。从结构布局来看，组件采用方形安装基板作为承载主体，基板上预留了多组规则排布的沉头安装孔，既可以直接通过螺栓锁紧在套瓶机的主机架安装位上，也能搭配调节垫块适配不同线体的安装高度差，基板侧面的通孔用于布设驱动线缆与气路管线，避免管线外露在生产工位区域被输送的瓶体剐蹭，也能减少生产过程中洒落的包装碎屑、冷凝水对管线的侵蚀。驱动单元采用侧装式布局，通过平行的传动连杆将动力传递到基板中部的裁切工位，这种侧置驱动的设计可以让出基板中心的作业空间，让瓶体输送通道能够直接从裁切工位中心穿过，

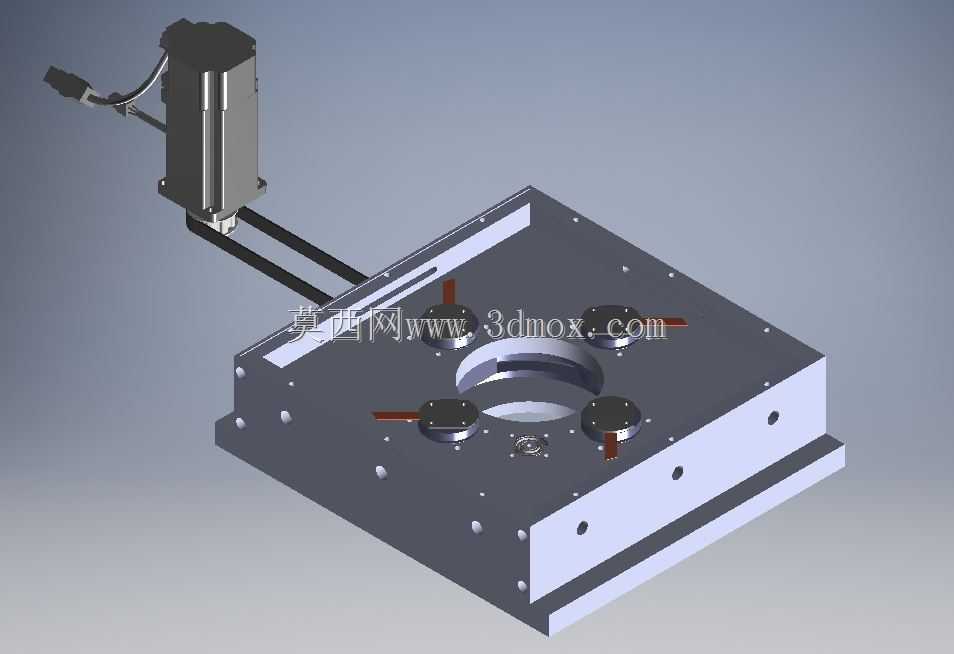

　　不需要额外在输送线上做避让改道，适配现有多数圆瓶、方瓶套标线的输送通道宽度，安装时不需要对原有线体的输送导轨做大规模改动，降低产线改造的适配成本。基板中部的圆形避让孔正对输送通道中心，孔位周边均匀布置了四组带定位销的压持组件，裁切动作触发前，四组压持组件会先同步伸出，将套在瓶身外的热缩膜上端均匀张紧固定，避免膜料在裁切时出现褶皱、移位，保证切口的圆周方向齐平度，压持组件的行程可以根据瓶身直径、膜料厚度做微调，适配从30mm到120mm直径范围的瓶型套膜裁切需求。裁切刀组隐藏在压持组件内侧的环形安装槽内，采用环向同步进给的裁切方式，相比传统的单侧直刀切膜，这种环切方式不会在膜料上留下接刀痕，也不会因为单侧受力导致膜料拉扯变形，

　　切口边缘没有毛边、翘角，后续热缩工序中膜料能够均匀收缩贴合瓶身，不会出现因为切口不齐导致的缩膜歪扭、局部鼓包问题。整套机构的传动连杆采用等长对称设计，驱动端输出的动力可以同步传递到每个压持单元和裁切刀位，动作响应延迟控制在极小范围内，能够匹配套瓶线最高每分钟120瓶的输送节拍，不会出现因为动作不同步导致的卡瓶、切膜位置偏差问题。设计过程中特意将所有运动副的润滑点都设置在基板外侧，日常维护时不需要拆卸工位周边的防护板就可以完成注脂保养，运动部件的配合间隙预留了0.02mm的磨损补偿量，长时间连续运行下也不会因为部件磨损出现动作卡顿、裁切精度下降的问题。基板的安装边界尺寸经过优化，整体厚度控制在120mm以内，

　　横向和纵向的安装孔位间距匹配行业通用的套瓶机安装基准，不管是新设备预装还是老设备的部件替换，都可以直接对位安装，不需要重新加工安装孔位。驱动单元的输出轴端设置了过载保护结构，一旦出现膜料缠绕、瓶体卡滞的异常工况，保护结构会自动脱开动力传递，避免硬冲击损坏驱动部件或者刀组，异常排除后可以快速复位恢复生产，减少故障停机的处理时间。
