香包包装机配套模切执行机构设计

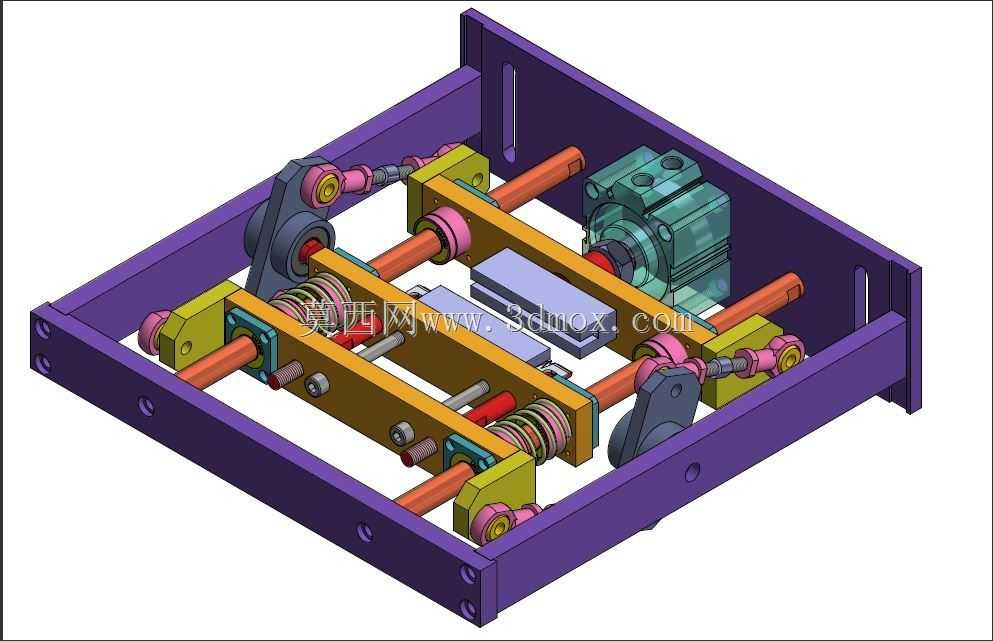

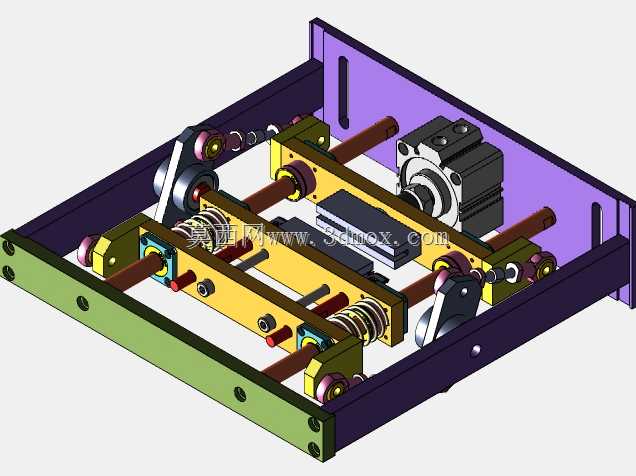

　　这套模切执行机构是香包立式包装生产线里的核心裁切功能单元，主要布置在包装膜成型、物料装填工位的下游段，负责完成连续送进的复合包装膜的定长冲切与封边后余料分离动作，适配无纺布、覆膜滤纸这类香包常用包装材料的加工需求。从结构布局来看，整套机构采用框架式安装基体，紫色的折弯成型安装框作为所有功能组件的承载基础，框体四周预留的沉头安装孔可直接与包装机的主机架面板通过螺栓锁附，安装时需要保证两根平行布置的导向辊轴线与包装膜送进方向垂直，避免走膜过程中出现偏斜、褶皱问题。

　　动力输入侧布置的减速伺服组件直接驱动偏心凸轮轴转动，凸轮与摆臂组件通过关节轴承连接，把连续旋转运动转化为摆臂的往复摆动，摆臂另一端连接动模座，沿两根平行的镀铬导向光轴做直线往复运动，这种传动结构相比传统曲柄滑块结构，能通过凸轮轮廓线精准控制动模的运动时序，在动模接触包装膜的裁切工位保持短暂的保压停留，既保证切口平整无连丝，也能配合下游的热封工位完成封边压合动作。动模座与固定模座之间对称布置了四组矩形螺旋压缩弹簧，在动模回程阶段提供均匀的复位推力，避免单弹簧复位导致的模座卡滞、偏磨问题，弹簧预压量可通过模座两端的调节螺母进行微调，适配不同厚度包装材料的裁切压力需求。

　　固定模座通过螺栓锁紧在安装框的中部横梁上，模座上的裁切刀采用镶嵌式安装结构，刀刃磨损后可单独拆卸更换，无需整体更换模座，降低日常维护成本。模座两侧的导向套采用自润滑铜套材质，与导向光轴配合时无需额外加注润滑脂，避免油污污染香包内的草本填充物料，符合卫生级包装设备的设计要求。机构两端的关节轴承连接端都预留了锁紧螺母，安装调试时可微调摆臂的有效长度，进而调整动模的行程距离，适配不同尺寸规格香包的裁切长度需求，调整范围覆盖常见的30mm到80mm边长的方形香包加工需求。

　　从安装边界来看，整套机构的外轮廓尺寸适配常规立式包装机的安装工位空间，输入轴的中心高与主机传动输出轴保持一致，安装时无需额外加装过渡传动座，动力传递路径短，传动损耗小。走膜通道的高度与主机上的成型器出料口高度齐平，包装膜从成型器送出后可直接进入模切工位，无需额外设置导向辊组调整走膜路径，减少穿膜操作的复杂度。在实际生产场景中，这套机构可匹配每分钟80到120次的冲切节拍，连续运行时的裁切精度可控制在±0.2mm以内，切口无毛刺、无拖丝，不会出现包装膜粘连在模座上的问题，能满足香包批量生产的稳定性要求。设计过程中特意将所有传动组件都布置在安装框的内侧，外侧无突出的运动部件，既避免生产过程中操作人员误触运动部件造成安全隐患，也能防止包装过程中产生的粉尘、碎屑落入传动副内部，延长机构的维护周期。
