半自动容积式活塞灌装设备结构设计

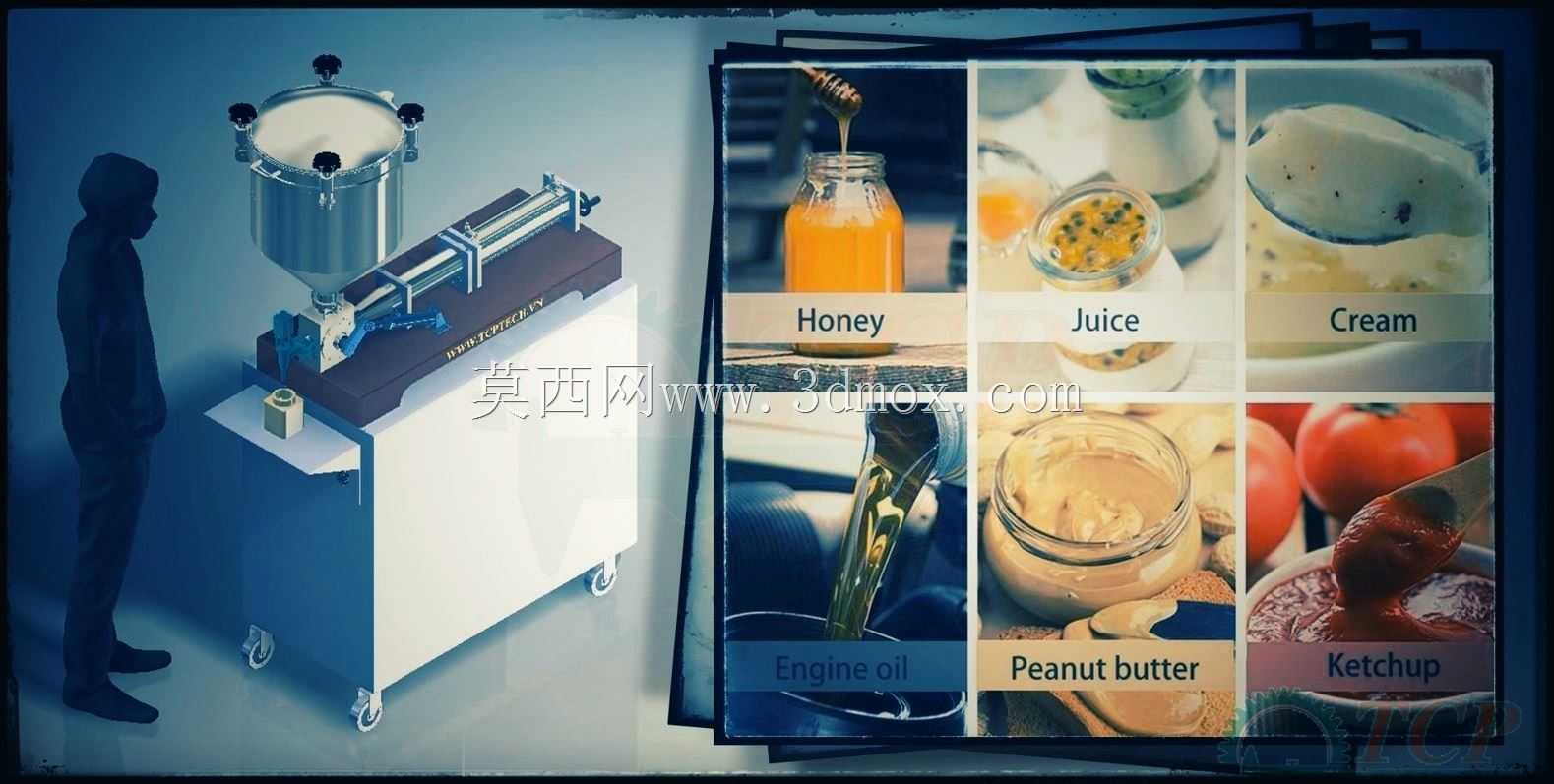

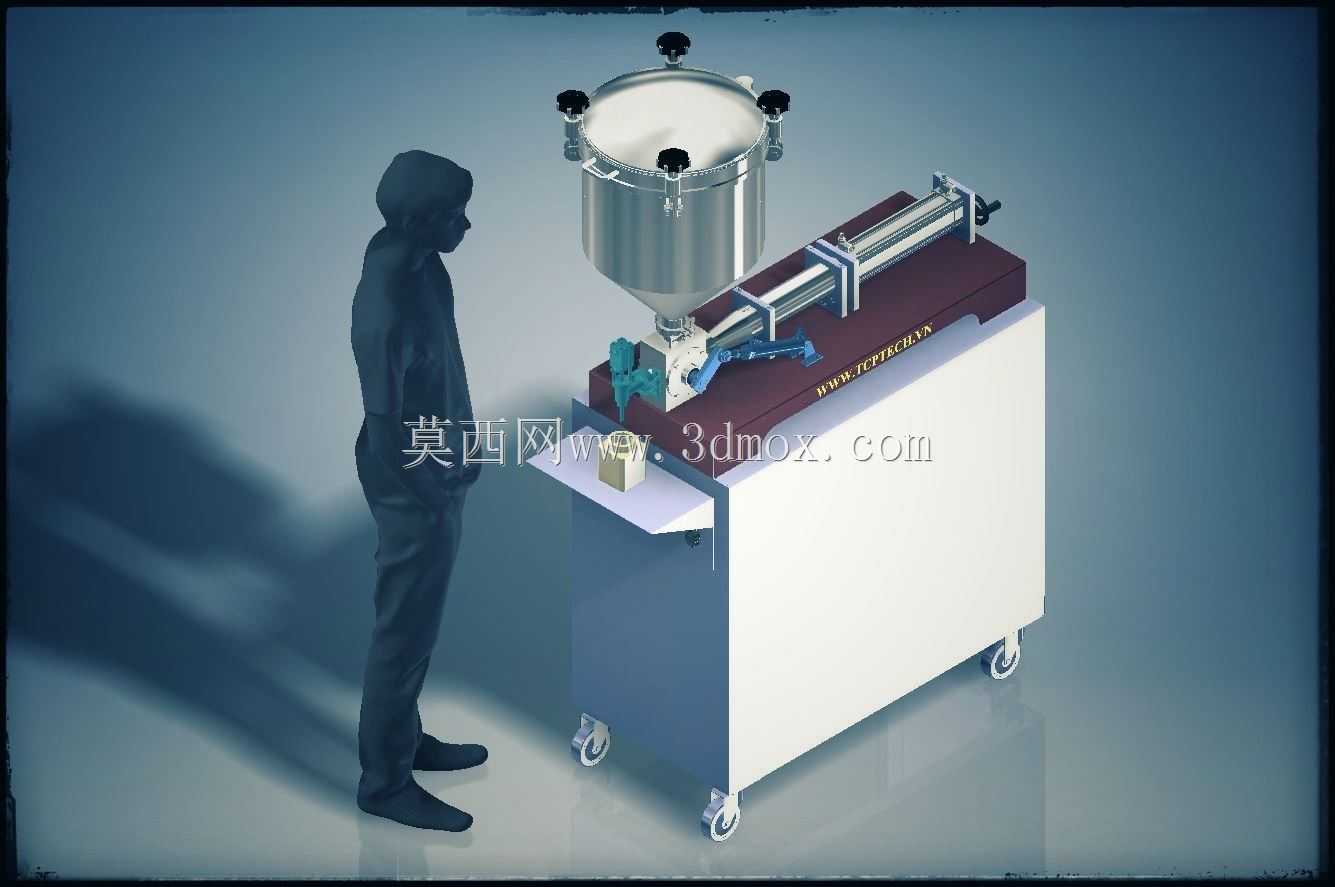

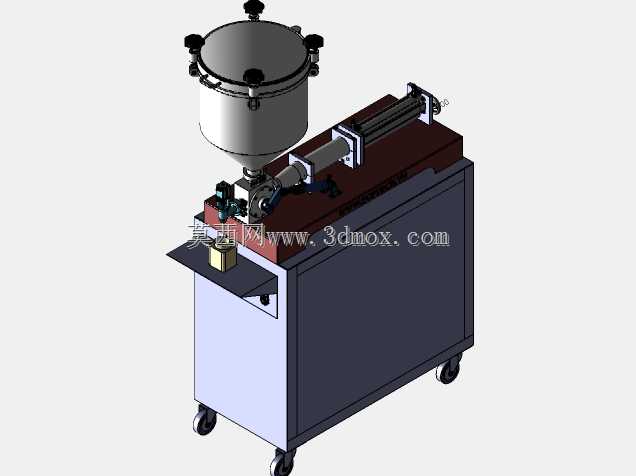

　　操作面高度适配成年操作人员站立作业的人机工程要求，无需配置登高台或是下沉地坑，常规车间层高即可满足安装使用，顶部料斗的最高处距地面约1.6米，物料加注操作无需借助辅助登高工具。设备核心的计量单元采用活塞式容积计量结构，通过气缸驱动活塞在缸套内做定行程往复运动，活塞回程时料斗内的物料通过进料单向阀进入计量缸腔，活塞推进时进料阀关闭、出料阀开启，将缸腔内定容积的物料通过灌装头压出注入待灌装容器，计量精度由活塞缸的加工精度与活塞行程的一致性保证，可通过调整活塞的行程限位改变单次灌装的容积，适配不同容量规格的容器灌装需求，行程调节结构采用丝杆锁紧机构，调整后可锁定位置避免生产过程中行程偏移导致计量误差。料斗采用锥底不锈钢结构设计，这款半自动容积式活塞灌装设备，主要面向中小批量生产场景下的流体、粘稠膏体物料定量灌装作业，常见于日化洗护、食品调味、医药制剂等行业的中小产能生产线，或是多品种小批量的柔性生产工位，适配从低粘度水剂到高粘度膏霜、酱料类物料的定量灌装需求，相比全自动灌装线投入成本更低，工位布置灵活，无需复杂的线体对接即可独立完成灌装工序，也可搭配半自动旋盖、贴标工位组成简易生产单元。设备整体采用立式落地结构设计，底部配置万向带刹脚轮，可根据车间生产布局灵活移动换位，就位后踩下脚刹即可固定工位，无需额外打膨胀螺栓做地面固定，安装边界要求低，普通平整硬化地面即可满足放置要求，整机占地宽度约0.8米，长度约1.2米，

　　锥角角度适配粘稠物料的自流特性，避免高粘度物料在料斗内架桥残留，料斗顶部配置快开式密封压盖，带多个快开锁紧旋钮，日常生产时可加盖减少物料挥发或是外界杂质落入，清洁维护时可快速拆开压盖对料斗内壁进行冲洗清洁，针对流动性极差的膏体物料，还可在料斗侧壁增加搅拌接口，拓展加装低速搅拌装置避免物料沉积。灌装执行单元配置在横向直线导轨上，可根据待灌装容器的高度调整灌装头的上下位置，也可根据容器口径调整灌装头的出料口径，灌装头配置防滴漏出料嘴，活塞回程时出料嘴自动闭合截断料流，避免物料拉丝滴漏污染容器外壁。设备的驱动控制采用气动逻辑控制，无需复杂的电气控制系统，接入工厂常规压缩空气气源即可运行，操作面板仅设置启动、急停、行程调节旋钮，

　　操作人员经过简单培训即可上手操作，单次灌装动作由操作人员放置容器后触发启动开关，设备自动完成一次灌装循环后复位，等待下一次触发，相比全自动设备的光电检测、容器输送定位结构，结构更简单，故障点更少，日常维护仅需定期检查活塞密封件、单向阀的密封性能，更换易损密封件即可维持设备稳定运行。从结构设计角度看，整机的承力框架采用不锈钢方管焊接成型，外覆不锈钢蒙皮，接触物料的部分全部采用卫生级不锈钢材质，满足食品、医药行业的物料接触卫生要求，气动元件全部布置在设备柜体内部的安装板上，管路排布整齐，柜体侧面设置可开合检修门，日常排查气路故障、更换密封件时无需拆解整机外壳，维护操作空间充足。灌装工位前侧设置小型置物托板，

　　可临时放置待灌装或是刚完成灌装的容器，减少操作人员转身取放物料的动作幅度，降低长时间作业的疲劳度。设备的气路入口配置气源处理三联件，可对进入设备的压缩空气进行过滤、调压、油雾润滑，保证气动元件的运行寿命，避免气源内的杂质进入气缸、气阀导致元件卡滞。在实际生产适配中，这款设备可兼容的容器范围较广，从几十毫升的小口径瓶到数升的广口桶都可通过调整灌装行程、更换对应口径的灌装头完成适配，换产调整时间短，无需复杂的参数设置，非常适合产品品类多、单批次产量不大的生产场景，相比手动灌装的计量一致性差、效率低的问题，活塞式计量的结构可保证每一次灌装的容量误差控制在极小范围内，同时灌装速度远高于手动灌装作业，且设备整体结构紧凑，占用车间空间小，对于车间面积有限的小型生产作坊、工厂试制车间来说是非常实用的灌装作业设备。设计过程中针对活塞密封的结构做了优化，采用多层组合密封结构，既保证活塞运动过程中的密封性能，避免计量缸内的物料泄漏，同时减少密封件与缸壁的摩擦阻力，降低气缸驱动的负载，密封件采用通用标准规格，后期更换无需定制特殊配件，采购维护成本低。料斗与计量缸的连接采用快装卡箍结构，拆卸清洁时无需工具即可拆开连接部位，方便生产结束后对物料接触通道进行彻底清洗，避免不同批次物料交叉污染，满足多品类物料换产的清洁要求。
