工程作业用重型夹臂式机械臂结构设计

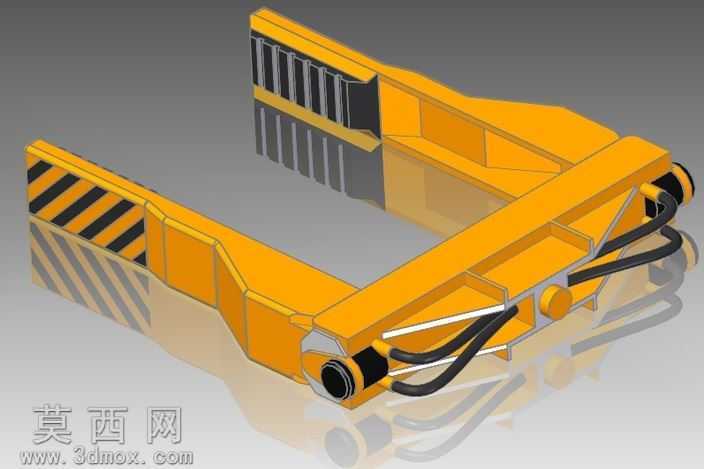

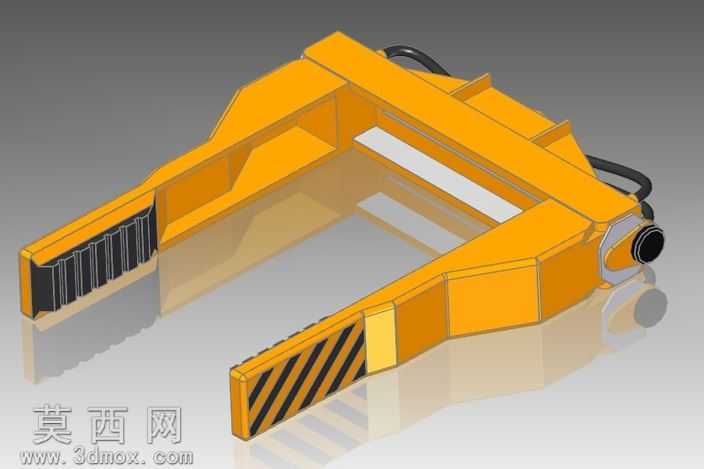

本作品为面向重载作业场景设计的夹臂式机械臂三维模型，整体建模过程严格遵循机械设计规范，从结构合理性、装配可行性与视觉写实性多维度完成搭建。建模阶段采用自底向上的装配设计思路，首先完成臂身主体结构的特征搭建：臂身采用箱型梁式承载结构设计，通过拉伸、切除、筋特征添加等操作还原钢板焊接成型的臂架形态，在臂身受力集中区域添加加强筋结构，保证重载工况下的结构刚度，同时在臂身外侧设计有警示标识安装区域，还原工程设备的安全标识设计细节。其次完成铰接回转结构的建模：臂体末端的铰接部位设计有同轴的轴套安装位，预留了铰接销轴的装配空间，同时还原了铰接部位的密封端盖、液压管路接口等细节结构，管路部分采用扫掠特征完成柔性管线的形态搭建，还原液压驱动机械臂的管线排布逻辑，管线沿臂身内侧的固定卡扣排布，避免作业过程中管线与外部构件发生剐蹭磨损。夹臂的执行端采用平行开合的夹爪结构，夹爪内侧设计有防滑齿纹与缓冲垫安装位，可适配不同规格的被夹持工件，夹爪与臂身之间通过铰接耳座连接，保证开合动作的运动自由度。材质与渲染阶段，臂身主体采用工程黄的金属漆材质，调整材质的粗糙度与金属度参数还原工程机械设备的漆面质感，警示区域采用黑黄相间的斜纹警示材质，铰接部位的金属轴套采用抛光金属材质，液压管线采用黑色橡胶材质，通过不同材质的参数区分清晰呈现各部件的功能属性；渲染阶段采用工作室柔光环境，添加地面反射效果，清晰呈现机械臂的整体结构轮廓与各部件的装配关系，同时通过阴影效果强化结构的立体感。整体设计兼顾了重载作业的结构强度需求与工程设备的外观写实性，完整还原了夹臂式机械臂的结构组成与装配逻辑，可作为工程机械结构设计参考、作业场景模拟搭建的三维素材使用。
