单缸小型内燃发动机结构三维建模

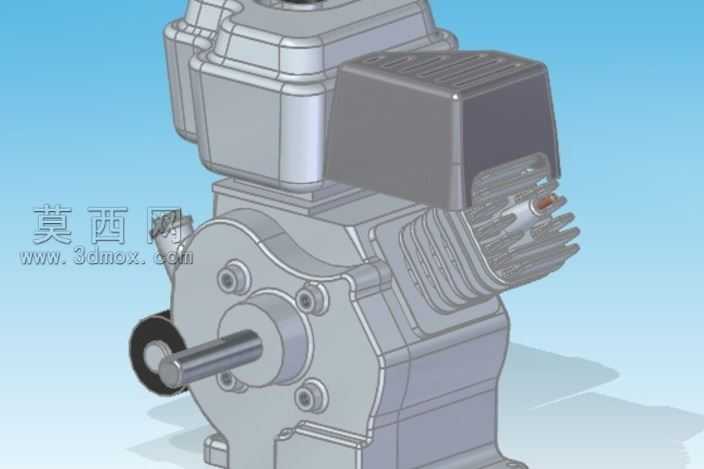

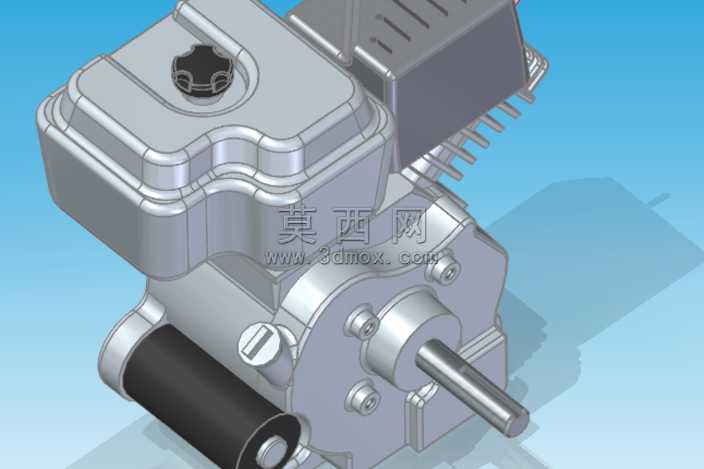

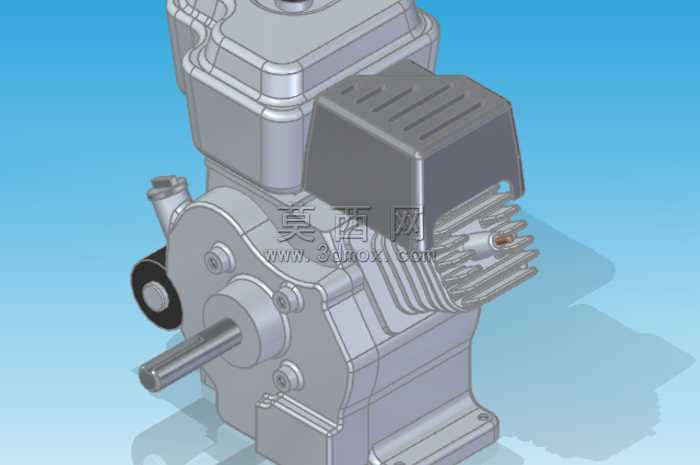

本模型为单缸小型内燃发动机的完整三维建模作品，建模过程严格遵循小型通用内燃机的实际结构比例进行还原，首先对发动机的核心组成模块进行拆分建模，依次完成曲轴箱、气缸体、气缸盖、散热鳍片组、输出曲轴、启动拉盘座、化油器安装位、火花塞安装孔等核心部件的特征构建。建模阶段采用实体建模与特征阵列结合的方式，对于气缸外侧的散热鳍片，通过等距偏移与线性阵列命令保证鳍片间距均匀、厚度一致，还原风冷发动机的散热结构特征；曲轴箱部分通过拉伸、切除、圆角命令完成安装孔位、轴承座腔、加强筋的细节刻画，所有安装孔的位置、孔径均参考通用小型发动机的实际装配尺寸设置，保证结构的合理性。材质与渲染阶段，针对不同部件赋予对应材质属性：曲轴箱与气缸主体采用铸铝材质，调整材质粗糙度模拟铸造铝合金的哑光金属质感，边缘处添加轻微磨损效果提升真实感；顶部的油箱/电控盒部件采用深色工程塑料材质，调整漫反射与高光参数还原硬质塑料的哑光质感；输出曲轴采用光亮钢材材质，添加金属反射效果突出机加工零件的光滑表面特性；背景采用渐变浅蓝色背景，搭配柔和的环境光与定向补光，通过阴影效果突出发动机各部件的层级关系，清晰展现结构的装配逻辑。设计思路上，模型完整还原了小型单缸发动机的装配关系，各部件可拆分用于结构演示，既保留了外观的细节特征，也还原了内部腔体的大致结构，可用于小型动力机械的结构展示、教学演示、相关配套设备的装配参考，建模过程中对非关键的微小倒角、内部极小工艺结构进行了合理简化，在保证外观还原度的同时控制了模型的整体复杂度，兼顾展示效果与使用便捷性。
