固定翼长航时侦察无人机外观结构设计

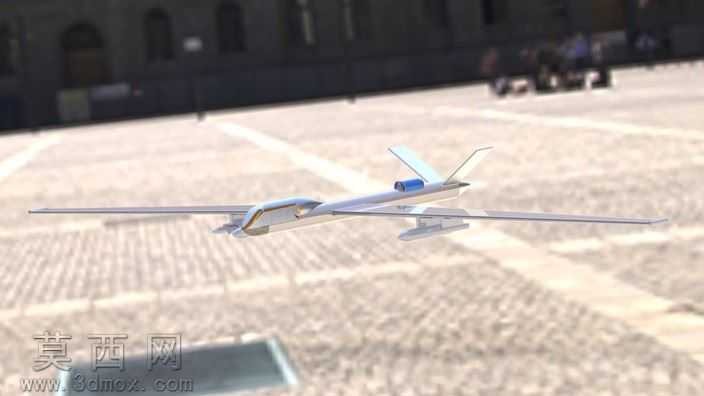

本作品为固定翼构型无人机的三维设计方案，建模阶段以真实长航时侦察无人机的气动逻辑为核心参考，首先在三维软件中搭建整体比例框架，确定平直大展弦比机翼、常规尾翼、上单翼布局的基础结构，精准匹配低速长航时飞行所需的气动外形参数。建模过程中优先处理机身流线型曲面，通过多段样条曲线勾勒机身截面轮廓，以放样命令生成顺滑的主体曲面，避免曲面出现褶皱、曲率突变的问题，保证机身表面的气动完整性；机翼部分单独建模后与机身做布尔合并处理，细化机翼与机身的过渡整流结构，减少飞行过程中的干扰阻力。尾翼部分分别构建垂直尾翼与水平尾翼的翼型结构，调整尾翼安装角与机身的相对位置，保证飞行过程中的航向与纵向稳定性，机身下部设计有水上起降浮筒结构，单独完成浮筒的曲面建模与支撑连接结构设计，让该无人机可适配水面起降场景，拓展使用场景范围。材质与渲染阶段，机身主体采用哑光银灰色航空铝合金材质，调整材质的金属度、粗糙度参数模拟真实航空铝材的哑光金属质感，机翼后缘、尾翼边缘添加半透明聚碳酸酯材质模拟航行灯灯罩，机身中部的设备舱区域做分色处理，用深蓝色哑光材质区分任务载荷舱段，浮筒部分采用浅灰色抗冲击复合材料材质，还原真实水上无人机浮筒的材质特性。渲染场景选用开阔的户外硬质铺装广场环境，添加柔和的自然日光与环境漫反射，调整阴影参数让无人机投影自然落在地面上，多角度展示无人机的整体外观、机翼展长比例、尾翼布局与浮筒结构，清晰呈现各部件的相对位置与造型细节。设计思路上围绕低速长航时侦察任务需求，优先保证气动效率，大展弦比平直翼可有效降低诱导阻力，提升飞行续航时间，上单翼布局可提升飞行稳定性，同时为下部任务载荷留出充足安装空间，浮筒结构的加入让该机型无需专用跑道即可完成起降，适配野外、水域等多种复杂作业场景，整体结构简洁流畅，在保证气动性能的同时兼顾外观的科技感与工业美感，各部件的连接结构均做了细化处理，可直接用于后续的结构验证、3D打印验证或外观展示使用。
