三旋翼涵道式概念无人机外观结构设计

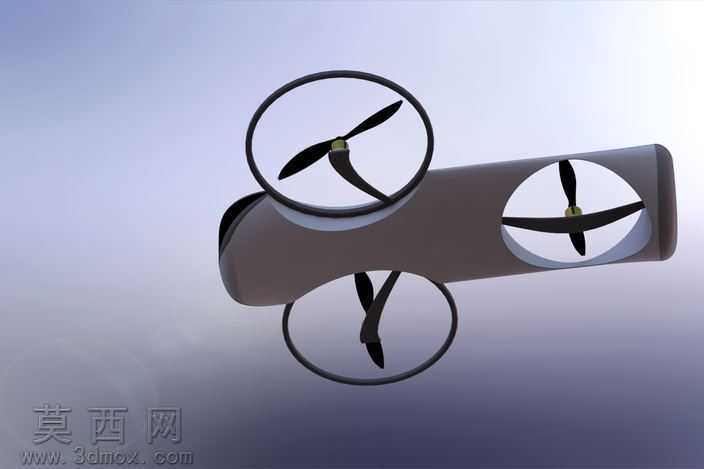

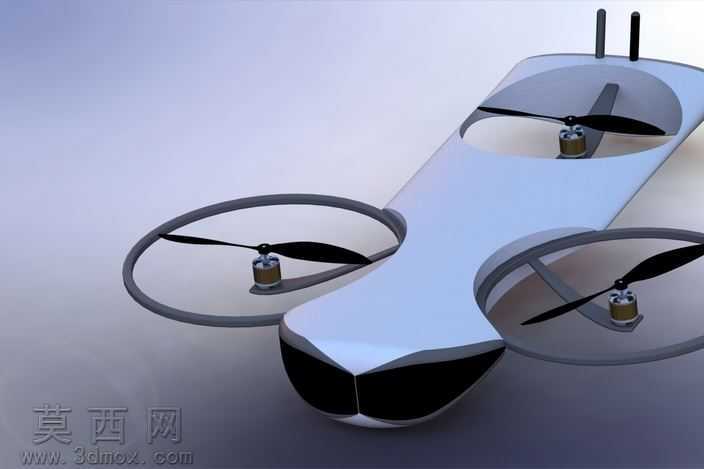

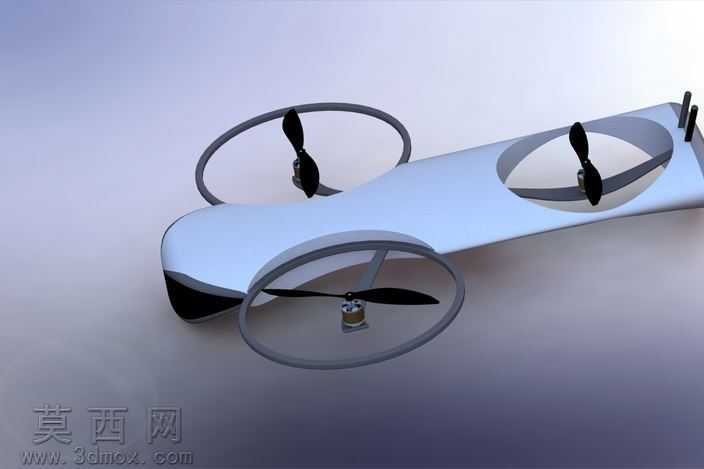

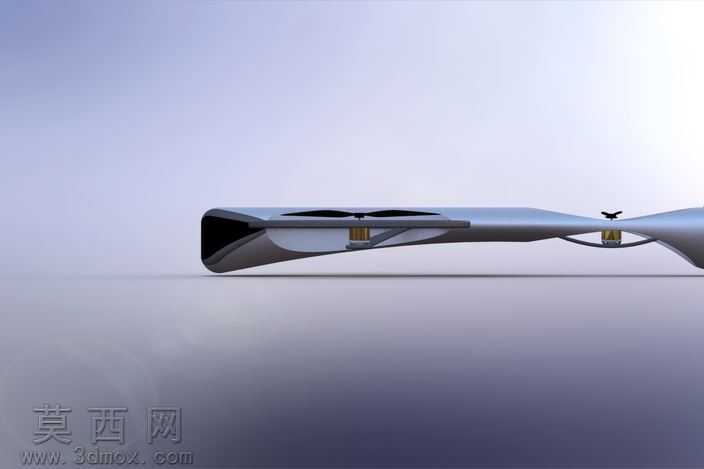

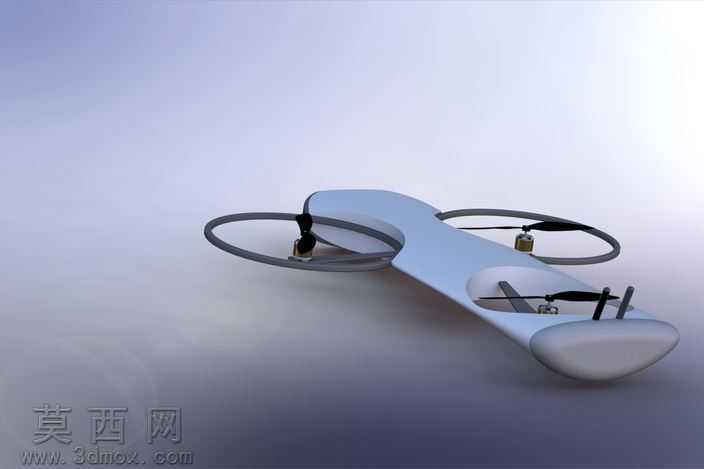

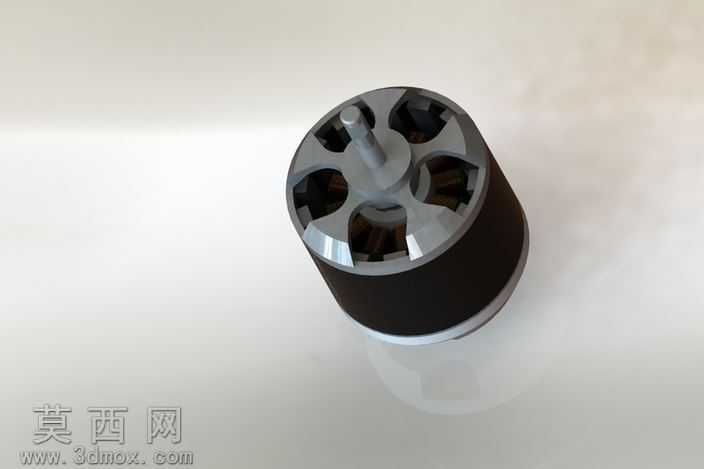

本作品为三旋翼涵道式概念无人机的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以机身主体流线曲面为核心基准，通过放样、曲面剪裁、曲率连续过渡等操作打造一体化的流畅机身轮廓，机身头部采用圆润收窄的仿生造型，既降低飞行过程中的空气阻力，也为前端搭载的视觉传感模块预留充足的安装空间。三个旋翼呈等边三角布局分布于机身延伸臂端，每个旋翼外围都设计了全包覆式环形涵道保护圈，建模时对涵道内壁做了微弧面导流处理，可有效约束旋翼下洗气流的扩散路径，提升悬停状态下的气动效率，同时涵道结构也能避免旋翼与外界障碍物直接碰撞，提升低空飞行的安全性。动力单元部分，每个旋翼下方都预留了标准尺寸的无刷电机安装位，建模时还原了电机的定位卡槽、走线槽位与固定螺孔结构，旋翼桨叶采用宽弦低扭设计，通过曲面扫描完成桨叶翼型的精准建模，保证桨叶扭转角度符合气动设计要求。机身顶部设置了两根独立的通讯天线安装座，分别对应图传信号与遥控信号的收发模块，机身尾部做了平缓的上翘处理，可在高速前飞时提供一定的俯仰安定力矩。材质与渲染阶段，机身主体采用哑光浅灰色航空复合塑料材质，调整材质的粗糙度与反射参数模拟磨砂质感的工程塑料表面，涵道保护圈采用深灰色半哑光材质与机身形成视觉层次，旋翼桨叶采用亮黑色碳纤维纹理材质，通过添加细微的编织纹理贴图还原碳纤维材质的真实质感，电机外壳做金属枪灰色磨砂金属材质处理，头部传感区域采用亮黑色高光玻璃材质，模拟光学镜头的通透反光效果。渲染时采用柔和的工作室环境光，搭配主侧光勾勒机身曲面轮廓，通过软阴影效果突出各部件的结构层次，整体渲染效果还原了概念无人机未来感的设计定位。结构设计上充分考虑了装配合理性，所有部件的连接位都预留了合理的公差间隙，机身内部预留了电池仓、飞控板的安装空间，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能压缩整机重量，兼顾飞行性能与外观的科技感表达。
