手持磨刀石磨具结构三维设计作品

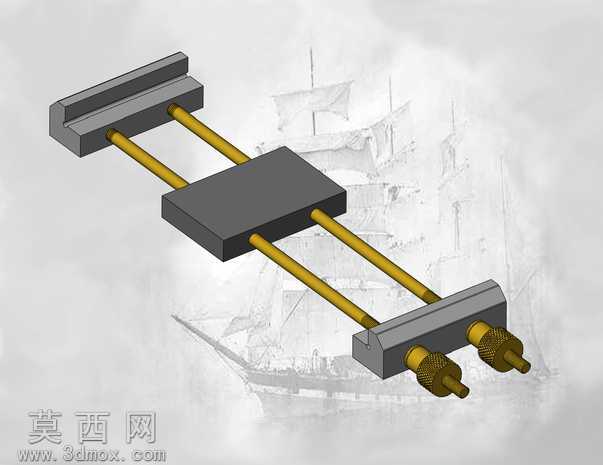

本作品为手持磨刀石配套磨具的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先从整体功能逻辑出发拆解部件：两端的夹持基座采用对称式块体结构建模，通过拉伸凸台特征构建基座主体，在基座端面预留磨头安装的同轴定位孔，同时在基座内侧加工出与导向杆匹配的安装沉孔，保证导向杆装配后的同轴度误差控制在合理范围内。两根平行导向杆采用圆柱拉伸特征完成基础造型，表面赋予金属黄铜材质，通过材质编辑器调整金属粗糙度、反射率参数，还原黄铜构件的哑光金属质感，导向杆与两端基座采用过盈配合的装配约束，保证整体框架的结构稳定性。中部的滑动承载块采用长方体拉伸特征构建，块体上加工两个与导向杆间隙配合的通孔，实现承载块可沿导向杆轴向平稳滑动的功能，滑动块表面赋予深灰色硬质工程塑料材质，调整材质的漫反射参数，模拟工程塑料的哑光磨砂表面质感。前端的两个磨头采用回转体特征建模，通过旋转凸台命令构建磨头的阶梯轴结构，表面加工出网格状防滑滚花纹理，滚花特征通过圆周阵列的细小凸台实现，磨头工作端做圆弧收边处理，避免尖锐棱角造成使用划伤，磨头与前端基座采用螺纹配合的装配约束，可根据磨刀需求更换不同粒度的磨头部件。渲染阶段采用工作室环境光布局，主光源从斜上方45度投射，搭配辅助补光消除结构暗部的死黑区域，开启环境 occlusion 效果增强部件衔接处的阴影层次，清晰展现各部件的装配关系与结构细节。设计思路围绕手动磨刀的操作需求展开，整体结构采用双导向杆的平行布局，保证滑动过程无偏摆，两端基座的握持区域做边缘倒圆角处理，提升手持操作的舒适度，滑动块可作为磨刀过程中的施力承载部位，搭配可更换的磨头结构，可适配不同硬度刀具、不同磨刀工序的打磨需求，整体结构无冗余部件，装配逻辑清晰，所有部件均符合机械加工的工艺要求，可直接用于后续的实物打样与功能验证，模型在建模过程中对所有配合面做了公差预留，保证实物装配时的互换性，各部件的壁厚设计均匀，避免后续注塑或机加工过程中出现变形问题。
