四柱导向式按压工装结构设计

　　在小型零部件压装、精密组件贴合的生产场景中，这类四柱导向的按压结构是产线工位上十分常见的执行单元，很多需要保证压合面平行度、压入行程同轴度的工序，都会依赖这类结构来保证工序一致性。不同于单柱悬臂的压接结构，四柱导向的布局从根源上规避了压头下行过程中的偏摆问题，四根带衬套的导向立柱均匀分布在压合区域四周，不管是压装小尺寸的销钉、衬套，还是对薄型壳体类零件做平面压合，都能保证压头端面和底部承载面全程保持平行，不会出现单侧受力导致的零件压歪、胶层压合不均、嵌件压入倾斜等常见工艺问题。

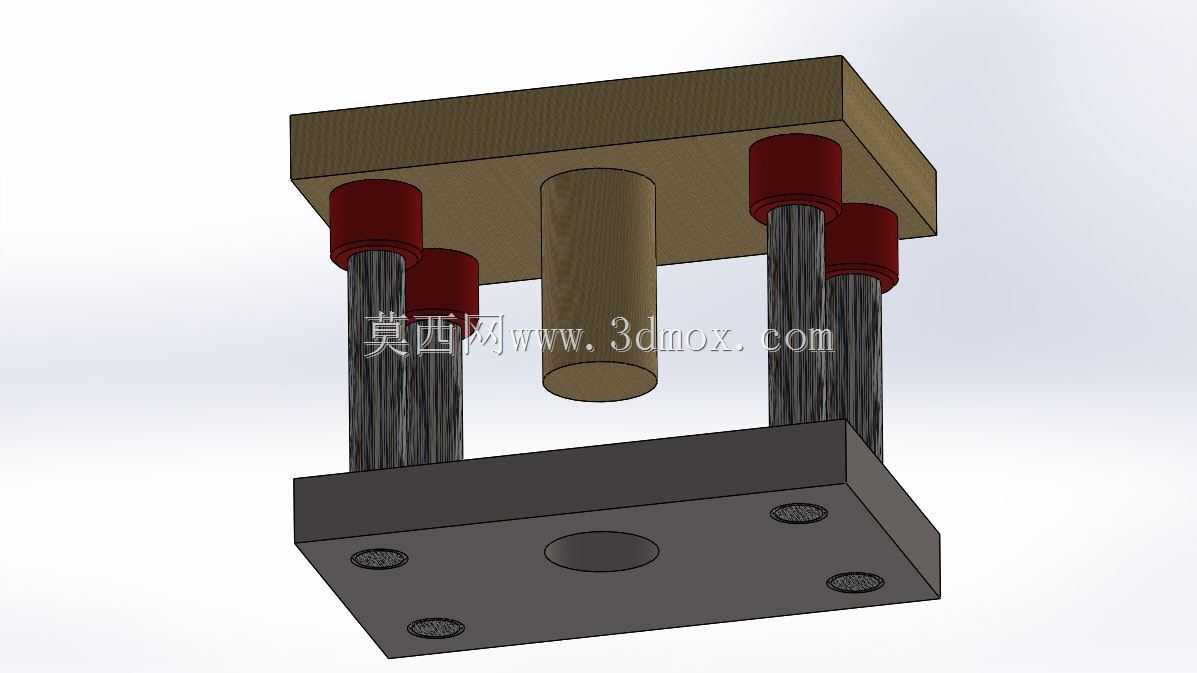

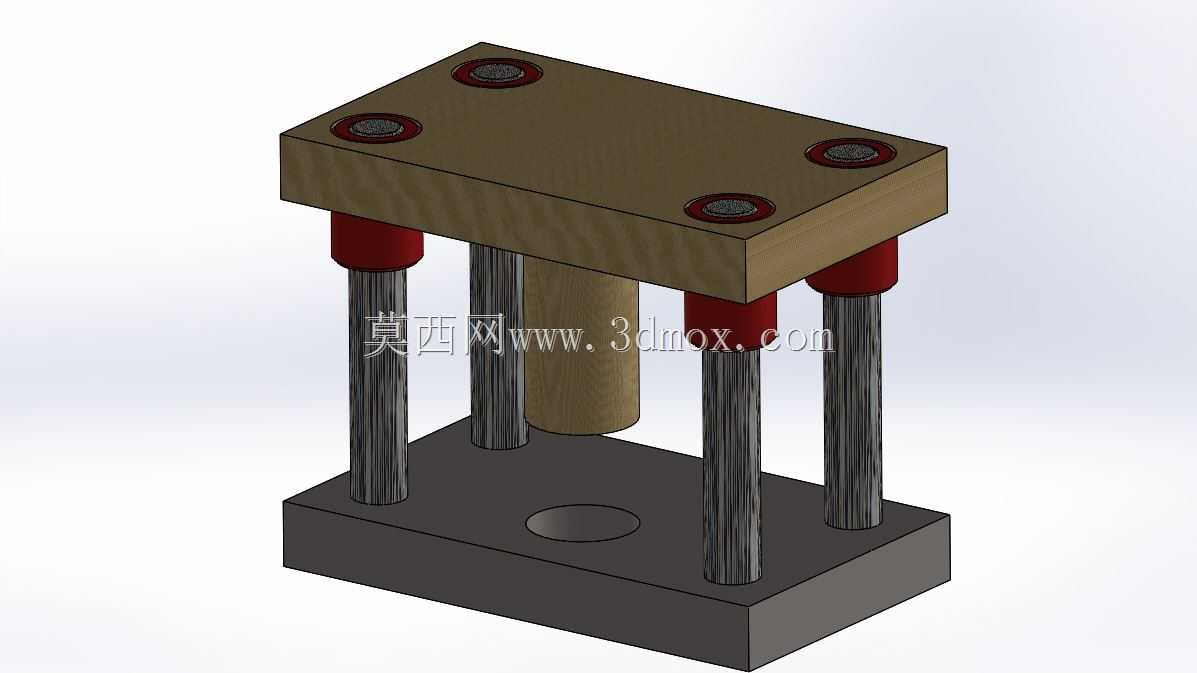

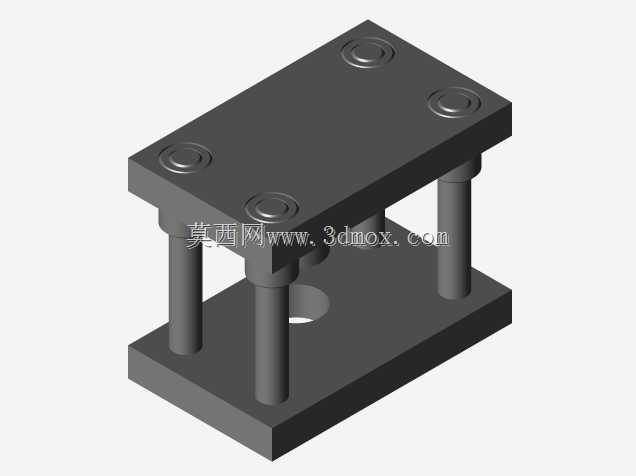

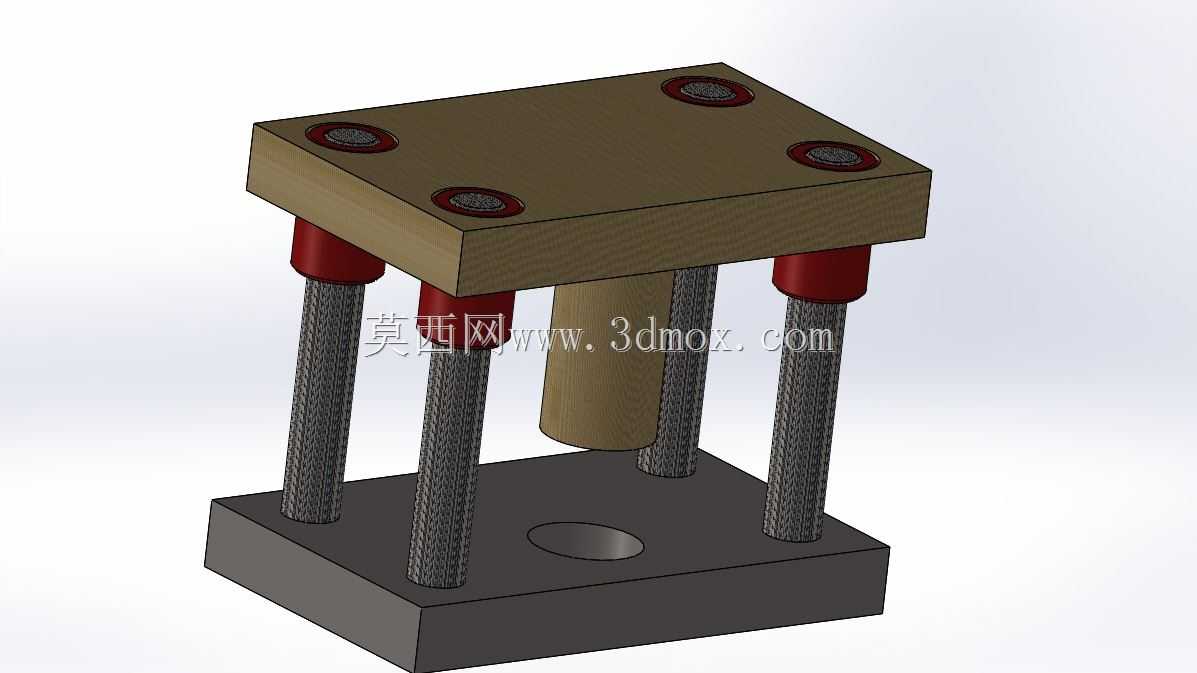

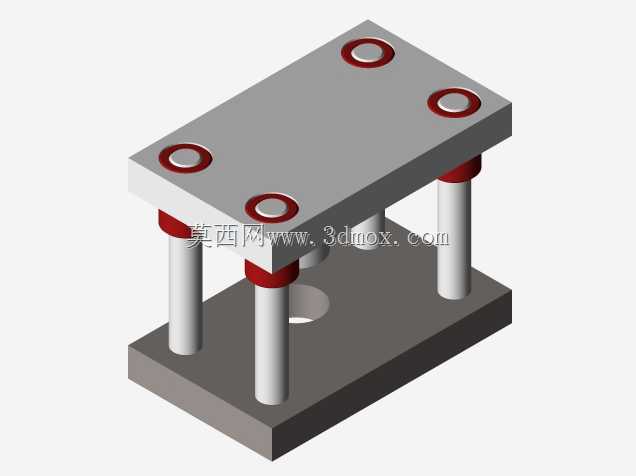

　　从结构布局来看，顶部的安装板是整个按压单元的承载基准，四个角位预留的沉孔用来固定导向衬套，同时也可以作为驱动元件的安装位——不管是加装小型气缸、液压缸作为压合动力，还是搭配手动压杆做手动压装工位，这块顶板都能提供足够的安装支撑面，不需要额外做转接支架。中间的活动压板沿着四根立柱做上下直线运动，压板和立柱之间的红色衬套是自润滑铜套，不需要频繁加注润滑脂就能保证滑动顺畅，长期运行也不会出现卡顿、咬死的问题，活动压板中心位置预留的安装位可以根据实际工序需求更换不同的压头，不管是平压头、仿形压头还是带定位销的压头，都能直接通过螺栓固定，适配不同产品的压装需求。

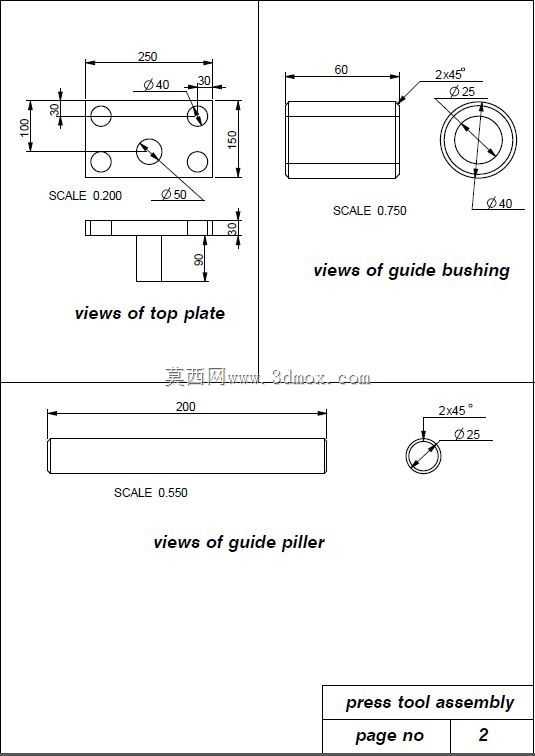

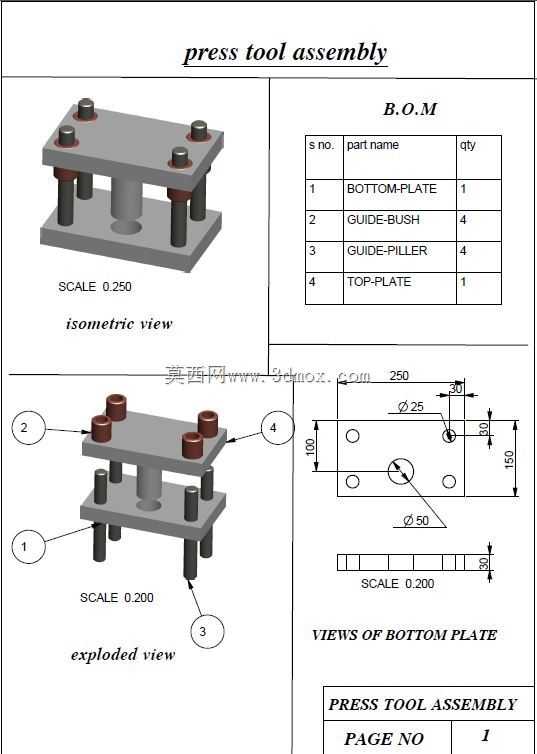

　　底部的承载底座是整个结构的受力基准，底座中心的通孔既可以作为压装时的避让位，避免压头下行到极限位置时和底座硬接触，也可以加装定位销、仿形定位块来放置待压装的工件，保证每次放置工件的位置一致性。四根导向立柱的两端分别和顶板、底座做过盈配合固定，装配时需要保证四根立柱的垂直度公差控制在0.02mm以内，这样活动压板上下运行时的阻力才会均匀，不会出现某一侧衬套磨损过快的问题。立柱的长度可以根据实际需要的压合行程做调整，常规小零件压装场景下，行程控制在50-100mm就足够覆盖大部分工序需求，如果需要适配更高的工件，只需要更换对应长度的立柱和衬套，不需要改动上下板的结构，模块化的设计能大幅降低工装改造成本。

　　实际应用中，这类结构常被用在电子组件的胶层压合、小五金件的销钉压入、塑胶件的卡扣压装等工位，相比复杂的伺服压装单元，这类纯机械导向的结构成本更低，维护更简单，对使用环境的要求也不高，不需要配套复杂的电控系统，搭配普通的薄型气缸就能实现自动化压装动作，手动版本甚至可以直接放在工作台面上作为手工工位的压合工具。设计时需要注意，活动压板和压头的连接面要做平面度处理，避免压头安装后出现倾斜，同时要根据压装需要的压力核算顶板、底座的厚度，避免压装力过大导致板材变形，影响压合精度；导向立柱的直径选择也要和压装力匹配，小压力工况下选用直径12mm的立柱即可，大压力压装场景可以更换为直径16mm或者20mm的立柱，同时配套对应规格的衬套，保证结构刚性。

　　安装边界上，这类结构的整体占地尺寸很小，常规规格的底座长宽在120mm左右，总高度根据行程不同在150-200mm区间，不管是安装在自动化设备的工位板上，还是单独固定在工作台面上都不需要占用太多空间，底座上预留的沉孔可以直接用螺栓固定，不需要做复杂的安装转接。日常维护只需要定期检查衬套的磨损情况，清理立柱表面的灰尘和碎屑即可，不需要复杂的保养流程，很适合中小批量生产的车间使用，也可以作为模块化压装单元集成到半自动、全自动装配线中，根据不同的工序需求快速更换压头和定位块，实现一套结构适配多种产品的压装需求，减少工装重复投入的成本。
