打包中心专用捆轮毂叉装作业设备结构

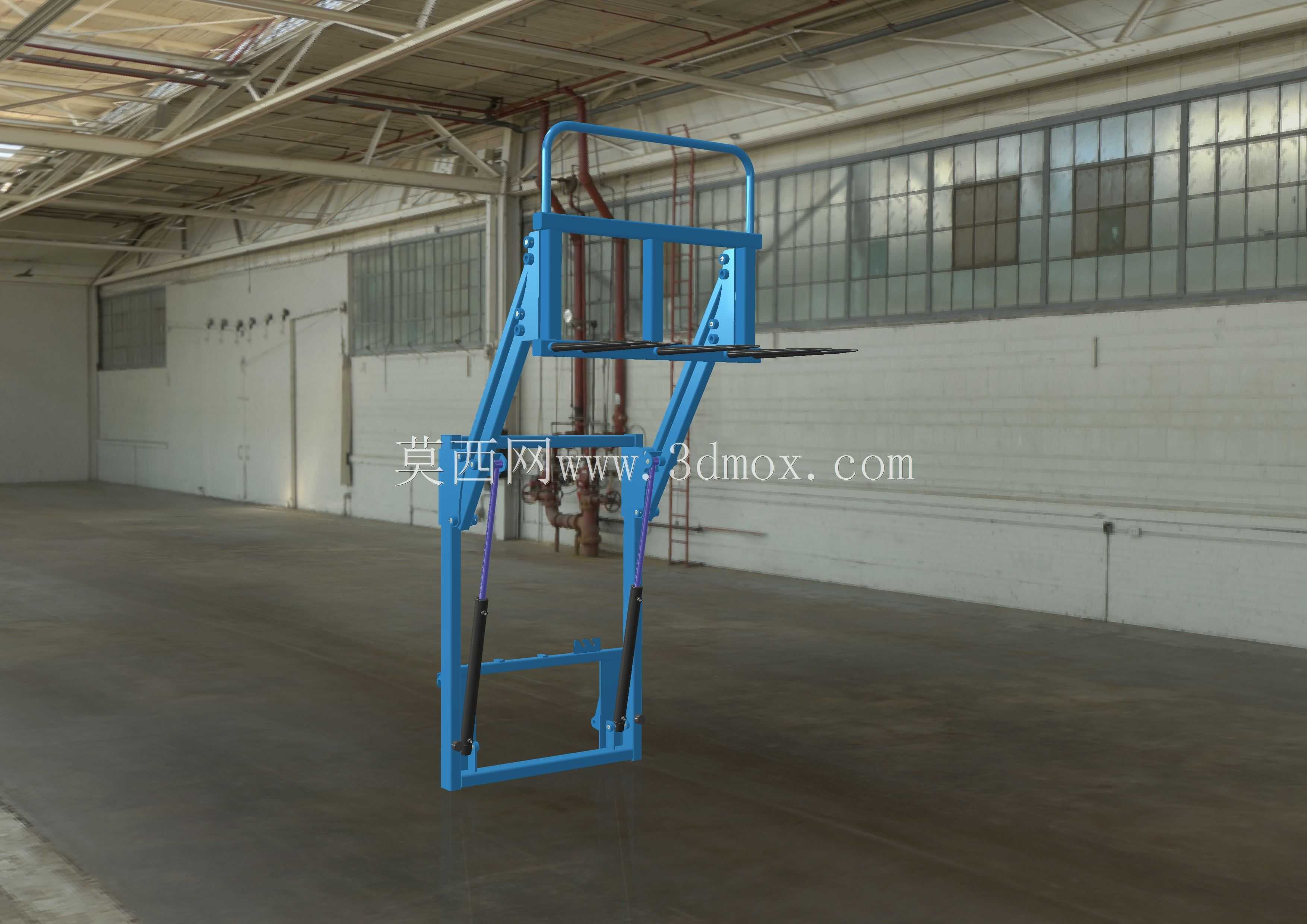

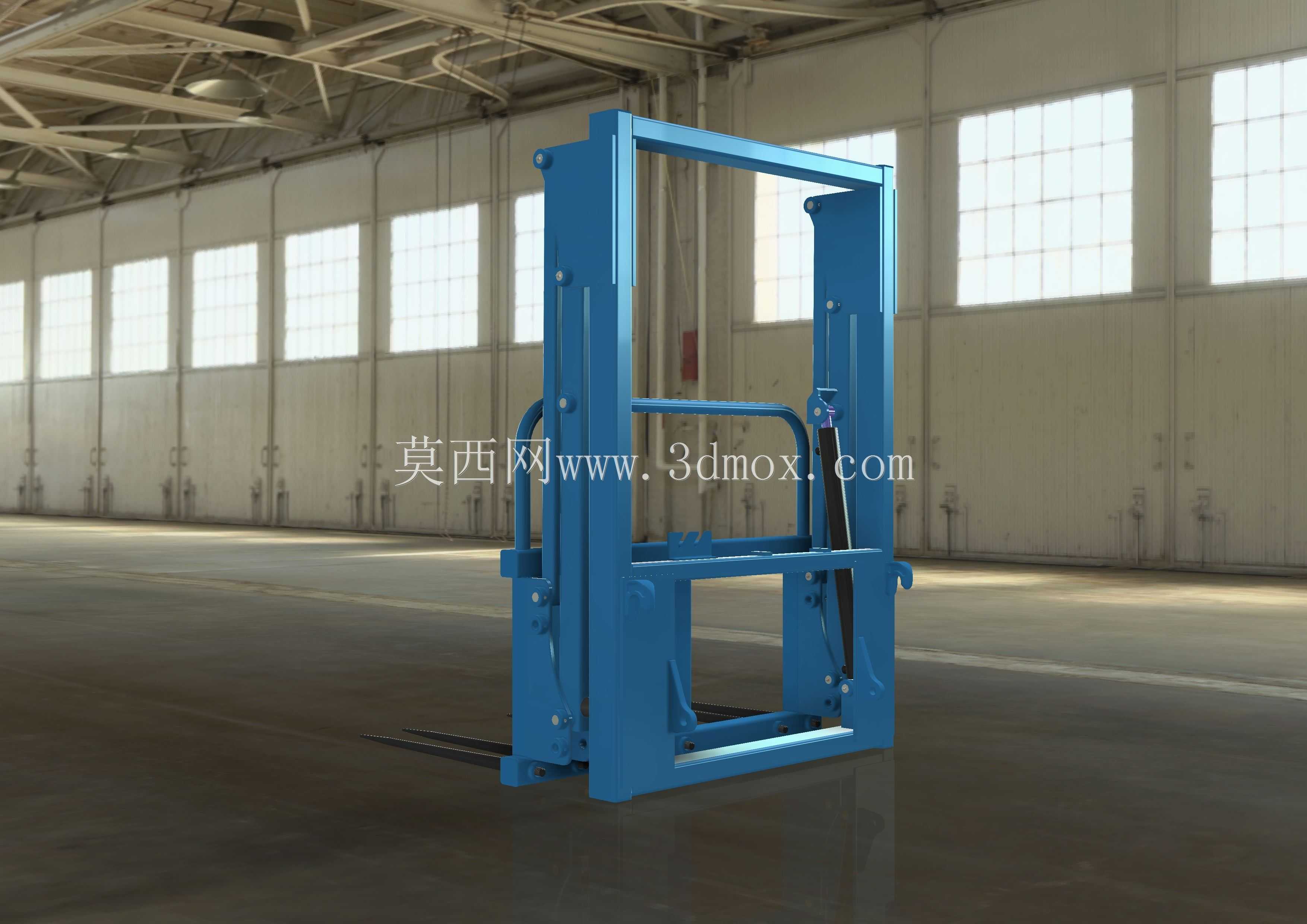

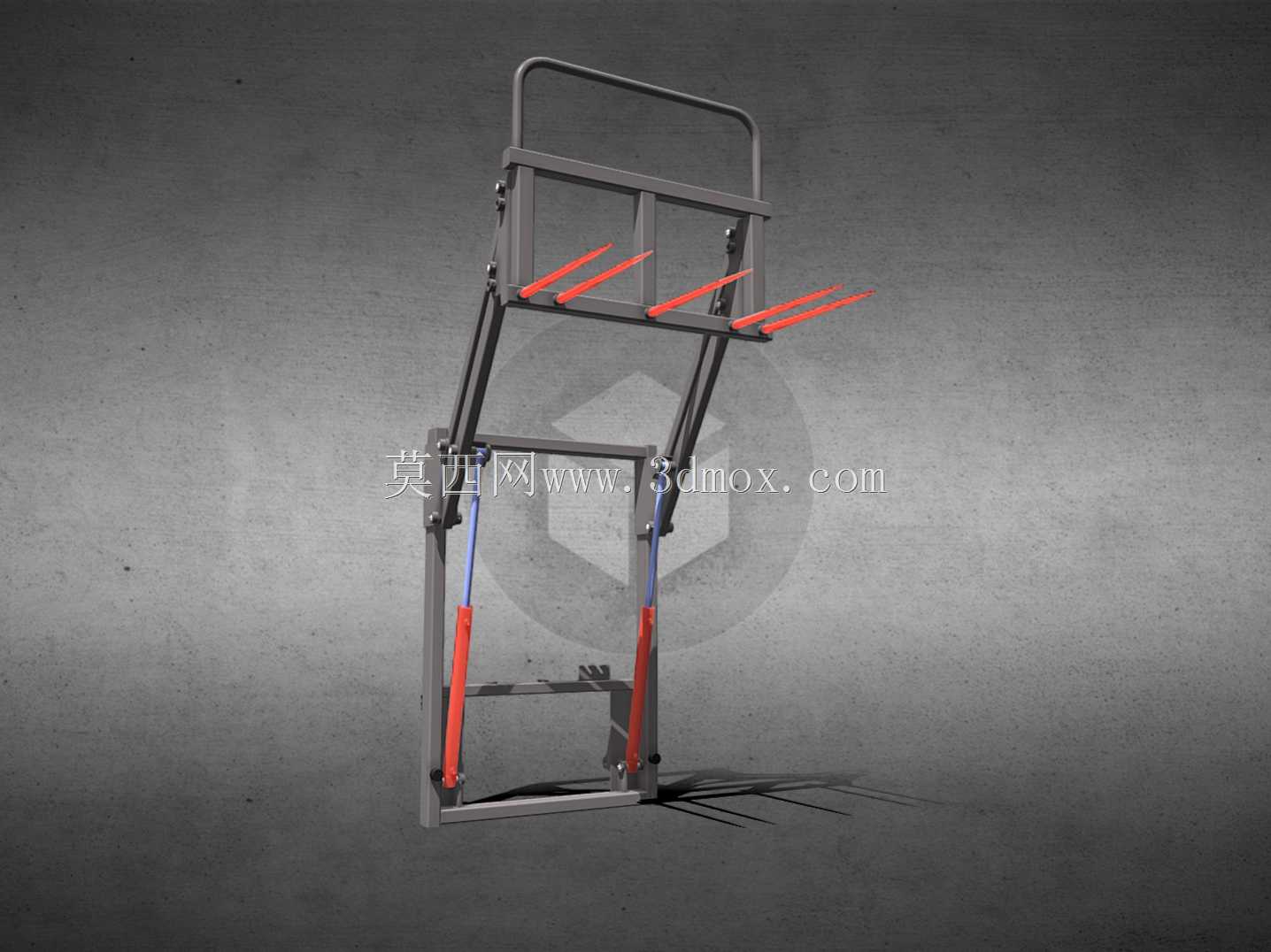

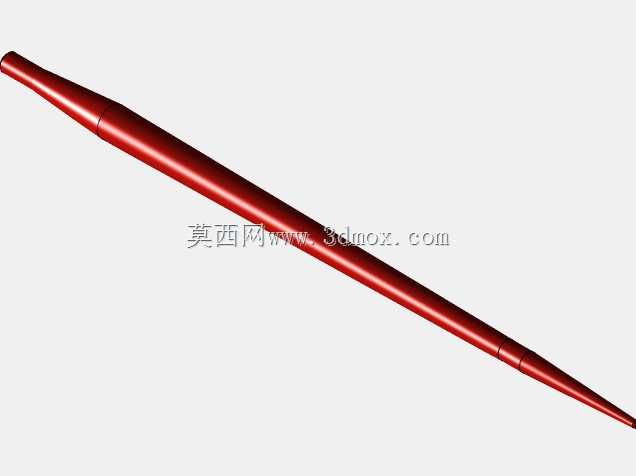

　　这款叉装设备主要面向轮毂生产打包环节的物料转运场景，在轮毂成品完成涂装、质检后，需要将成组捆扎的轮毂从装配线末端转运至打包工位，或是将打包完成的轮毂垛堆转运至仓储待发区，常规平叉在搬运捆扎轮毂时容易出现叉齿穿入过深刮伤轮毂表面、载荷偏移滑落的问题，这款带专用捆装夹持结构的叉具就是针对这类工况做的定向结构优化。从结构设计逻辑来看，设备采用剪叉式升降支撑框架作为主体承载结构，上部的叉齿组做了差异化的长度与间距设计，三根平行叉齿的间距刚好匹配成组捆扎轮毂的底部支撑间隙，叉齿端部做了圆弧过渡处理，避免穿入捆装间隙时刮破轮毂外层的防护包装或是磕碰轮毂轮辋边缘。两侧的液压支撑缸采用倾斜布置方式，既可以在举升过程中提供稳定的支撑力，

　　也能配合上部框架的铰接结构实现小幅度的前倾后仰动作，方便在堆垛作业时对位货位，不需要反复调整整车位置就能完成精准落料。设备的上部设置了管状防护扶手，一方面是作为结构加强件提升上部框架的整体抗扭刚度，避免长时间偏载作业出现框架变形，另一方面也能在搬运超高垛堆时起到限位作用，防止轮毂垛堆向后滑移碰到作业人员。在安装边界方面，这款属具的下部连接框架完全匹配常规步行式叉车的安装接口尺寸，不需要对原车的门架结构做额外改造，直接通过原有叉齿的固定销位就能完成安装，整体安装后的外廓宽度控制在1.2米以内，能够在打包车间宽度1.5米的通道内完成转向作业，不会因为加装属具影响设备的通道通过性。从功能特性上看，这款设备的举升行程覆盖了从地面到1.

　　8米堆垛高度的常规作业范围，额定承载能力匹配单组6个捆扎轮毂的总重量，作业时不需要额外的辅助人员扶持物料，单人操作就能完成从线边取料、转运到堆垛的全流程作业，相比常规平叉搬运捆装轮毂的作业效率能提升40%左右，同时能大幅降低物料搬运过程中的磕碰损伤率。在结构细节处理上，所有铰接位置都设置了自润滑衬套，日常维护只需要定期检查衬套磨损量即可，不需要频繁加注润滑脂，适合打包车间多粉尘的作业环境；液压管路全部沿框架内侧布置，避免作业过程中被轮毂或是其他物料剐蹭造成管路破损，叉齿表面做了淬火硬化处理，长期使用不会因为摩擦出现叉齿弯折、磨损过度的问题。实际作业过程中，当叉齿穿入轮毂捆装底部的支撑间隙后，

　　上部的框架结构可以配合液压动作实现轻微的夹紧效果，让成组的轮毂在转运过程中保持相对固定的位置，即使经过车间地面的减速带或是小坡度路面，也不会出现物料散落的情况。设备的整体重心经过优化设计，在满载举升到最高位置时，整车的纵向稳定性依然符合工业车辆的安全规范要求，不需要额外增加整车配重就能满足作业安全需求，对于已经配备常规步行式叉车的生产车间来说，只需要更换这套属具就能完成捆装轮毂的专属搬运作业，不需要额外采购专用设备，能够有效降低车间的设备投入成本。
