巴伦哈伯塔普勒捆轮毂属具叉车结构

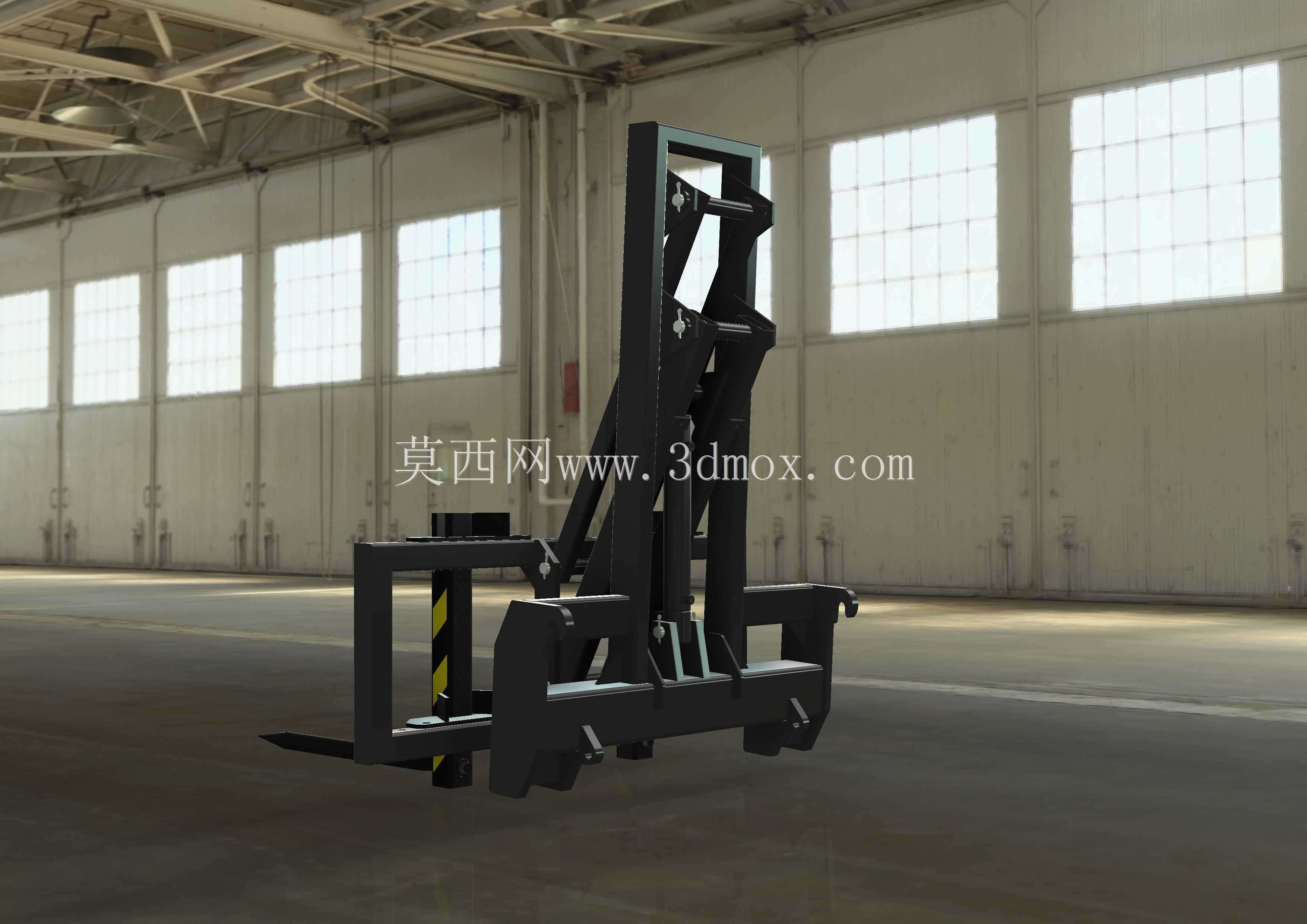

　　在轮胎制造、整车装配、轮毂仓储周转这类场景里，常规叉齿的通用叉车很难适配圆柱状轮毂的搬运需求——普通平叉托举时容易出现轮毂滚动滑落、接触面受力不均刮伤轮辋漆面的问题，这款带捆抱结构的轮毂专用叉车属具，就是针对这类痛点做的定向结构设计。从结构布局来看，整套属具采用挂装式接口设计，背部的挂接板完全匹配标准叉车的门架挂装尺寸，不需要对原有叉车的门架结构做打孔、焊接类改造，挂装后通过门架原有侧移、升降油路对接属具的液压驱动回路，就能实现功能拓展，安装边界完全覆盖常用2-3吨级内燃、电动平衡重式叉车的前端安装空间，不会超出叉车原有转弯半径的冗余设计范围。属具的执行端采用双叉齿配合双侧抱臂的组合结构，底部的叉齿做了加宽加厚处理，

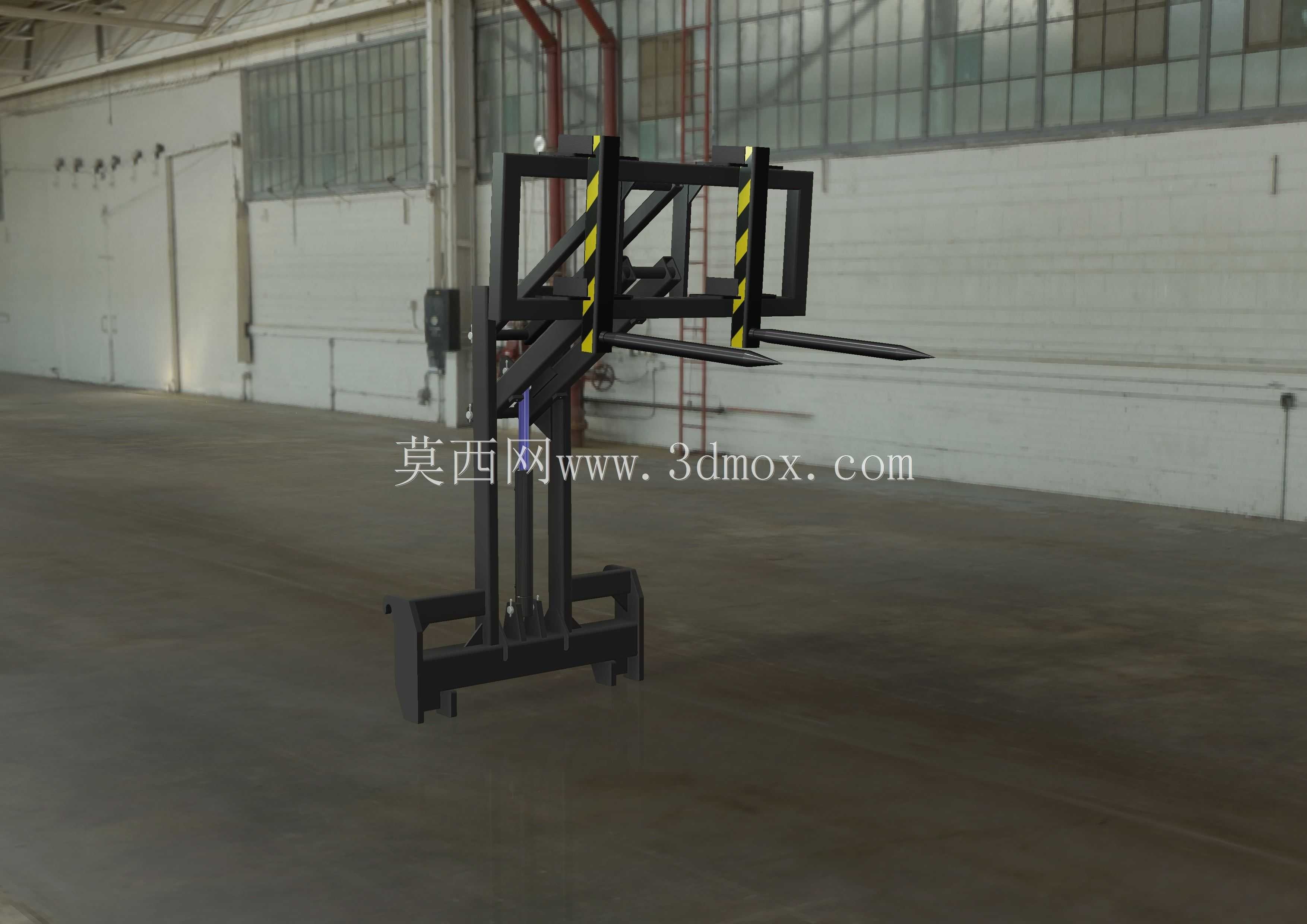

　　叉齿间距可根据不同直径的轮毂做档位调整，托举时叉齿从轮毂下方的轮辐间隙穿入，承托住轮毂的下沿受力面，避免直接挤压轮辋的薄壁区域；两侧的抱臂采用平行四边形连杆机构驱动，抱合时始终保持竖直姿态贴合轮毂的圆柱侧面，抱臂表面粘贴的黄黑警示条下方是加厚的橡胶缓冲垫层，抱合压力通过液压回路的溢流阀做限压控制，既保证抱紧时轮毂不会在转运过程中出现窜动，也不会因为压力过大造成轮辋变形、表面涂层刮伤。整套抱合机构的开合行程覆盖了13寸到22寸常见乘用车、商用车轮毂的直径范围，单组属具单次可抱夹搬运1-2件叠放的轮毂，相比普通叉车单次只能托举1件且需要人工辅助固定的作业模式，搬运效率能提升一倍以上，同时完全取消了人工辅助对位、固定的作业环节，

　　避免轮毂滚落造成的安全隐患。从设计思路上看，这套属具没有采用复杂的多自由度控制结构，所有动作都依托叉车原有液压系统提供动力，没有额外增设独立的动力单元，降低了后期维护的成本；连杆机构的铰接点全部采用自润滑铜套配合密封防尘设计，适配仓储车间、轮胎工厂多粉尘的作业环境，减少日常润滑保养的频次；属具的整体重心经过配重核算，挂装后不会造成叉车前端载荷超出额定起重量的允许范围，门架前倾后仰时的重心偏移量也控制在原有叉车的稳定性设计阈值内，不需要额外增加尾部配重。在实际作业场景中，这款属具除了用于生产线上的轮毂工序转运，还能适配仓储环节的轮毂堆垛作业，抱臂的竖直行程可匹配最高3层的轮毂堆垛高度，对位时叉齿前端做了倒角导向设计，

　　即使操作人员存在小范围的对位偏差，也能顺利穿入轮毂下方的承托间隙，降低操作的熟练度要求。结构上的受力点全部做了加强筋处理，叉齿与主体框架的连接位置采用坡口满焊工艺，焊后做应力退火处理，避免长期交变载荷下出现焊缝开裂的问题；液压管路全部布置在框架的内侧槽位内，外侧加装防护盖板，避免转运过程中轮毂剐蹭、碰撞造成油管破损漏油。整套结构的外形宽度控制在1.2米以内，在宽度1.5米的仓储通道内就能完成转向、抱夹、堆垛的全套动作，适配大多数轮胎仓储、整车装配车间的通道宽度设计标准，不需要对现有厂区的通道布局做改造。
