带冷却装置的工业叉车结构设计方案

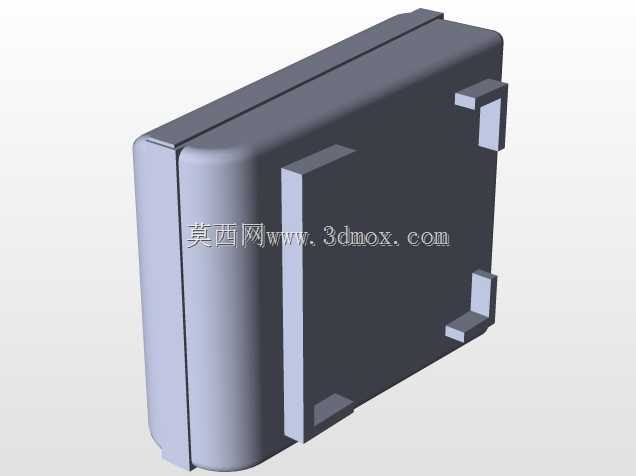

　　在厂区内部物料转运、仓储货架堆垛、车间工序间工件周转这类高频重载搬运场景里，常规叉车长时间连续作业时，液压系统与动力单元容易出现油温过高的问题，尤其在夏季高温车间、冶金厂区周边这类环境温度偏高的作业区域，油温超限会导致液压油黏度下降、密封件老化加速、举升力不足甚至动力系统热保护停机，直接影响产线物料流转效率。这款带冷却器的叉车结构，就是针对这类连续重载作业的痛点做的针对性结构优化，在原有叉车的动力舱与液压回路中集成了独立的冷却单元，不需要对原车主体框架做大规模改动，就能适配多数中小吨位内燃叉车或者大吨位电动叉车的散热升级需求。从结构布局来看，冷却单元被布置在叉车尾部配重上方的通风空腔位置，这个位置既不会占用前部作业端的操作视野，

　　也不会干扰门架的前后倾动作边界，同时车辆行驶过程中迎面的自然气流可以直接穿过冷却器的散热鳍片，配合独立的电子散热风扇，在车辆低速堆垛作业、自然进风量不足的时候也能保证足够的散热效率。冷却回路的进出油口采用硬管加橡胶软管的组合连接方式，硬管段沿车架内侧的原有线束、管路走向布置，用标准管卡固定在车架预留的安装孔位上，避免车辆行驶过程中的振动导致管路磨损，软管段预留足够的弯曲余量，适配动力单元在车架上的小幅振动位移，不会出现管路拉扯漏油的问题。从安装边界来看，冷却器整体的外形尺寸控制在原有尾部配重的宽度范围以内，左右两侧不超出车身的最大宽度，不会影响叉车在窄通道内的转弯通过性，顶部高度低于护顶架的下沿，不会和上层货架、

　　厂区低空管线发生干涉。冷却器的进出油接口采用通用的液压管接头规格，可以直接串接在叉车液压系统的回油管路中，不需要额外加装复杂的转接阀块，现场改装或者原厂预装都能快速完成装配。在功能设计上，这套冷却单元自带独立的温控触发机制，当液压油回油温度达到设定阈值时，散热风扇自动启动，油温降到合理区间后自动停转，不需要驾驶员手动操作，也不会额外消耗过多的动力储备。和常规无冷却配置的叉车相比，加装这套冷却结构后，叉车在连续4小时以上的重载搬运作业中，液压油温可以稳定控制在合理工作区间，液压密封件的使用寿命能提升近四成，液压泵、多路阀的磨损速率也会明显降低，尤其适合铸造车间、热轧原料转运区、夏季露天货场这类环境温度高、作业负荷大的使用场景。

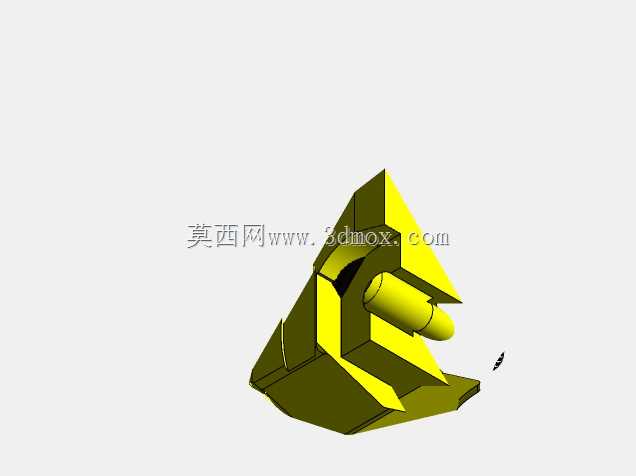

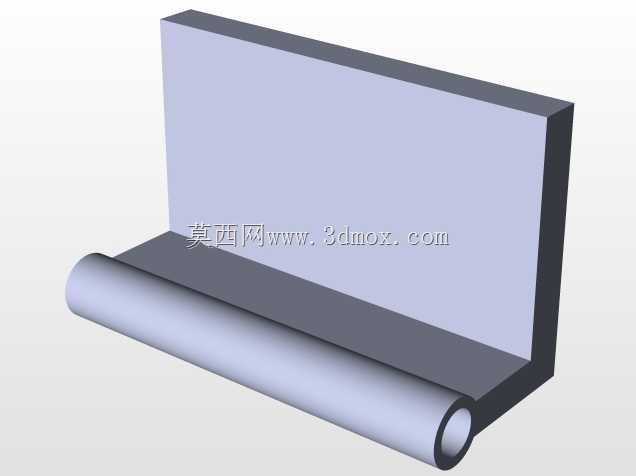

　　在建模过程中，所有结构件的安装孔位都对应叉车车架的原有设计基准，冷却器的安装支架采用折弯钢板焊接结构，支架和车架的连接点选用原车已有的螺栓孔位，不需要在车架上额外钻孔焊接，避免破坏原车的结构强度，支架和冷却器本体之间加装橡胶减震垫，过滤车辆行驶、作业过程中的振动冲击，防止散热鳍片因为长期振动出现开裂、开焊的问题。门架部分的结构和标准叉车保持一致，保留了原有的自由提升、侧移功能的安装接口，冷却系统的管路全部沿车架内侧隐蔽布置，不会在车身外部形成突出的结构，避免在狭窄仓库作业时挂碰到货物或者货架立柱。考虑到叉车日常维护的便利性，冷却器的安装位置预留了足够的操作空间，日常清理散热鳍片的积尘、更换散热风扇的时候，不需要拆解周边的其他部件，拆开尾部的维护盖板就能完成全部操作，不会增加后续的维保工作量。在实际作业适配中，这套带冷却器的叉车结构可以覆盖1到3.5吨吨位级别的平衡重式叉车，不管是电动叉车的电控系统散热辅助，还是内燃叉车的液压系统、传动系统散热强化，都可以通过调整冷却器的散热功率、管路通径来适配，不需要重新设计整体布局。对于需要长时间在坡道上搬运重物、或者在密闭车间内连续作业的使用场景，这套冷却结构可以有效避免因为过热导致的作业中断，减少设备停机等待的时间，间接提升整个厂区的物料转运效率。
