叉车配套重载夹持属具结构设计

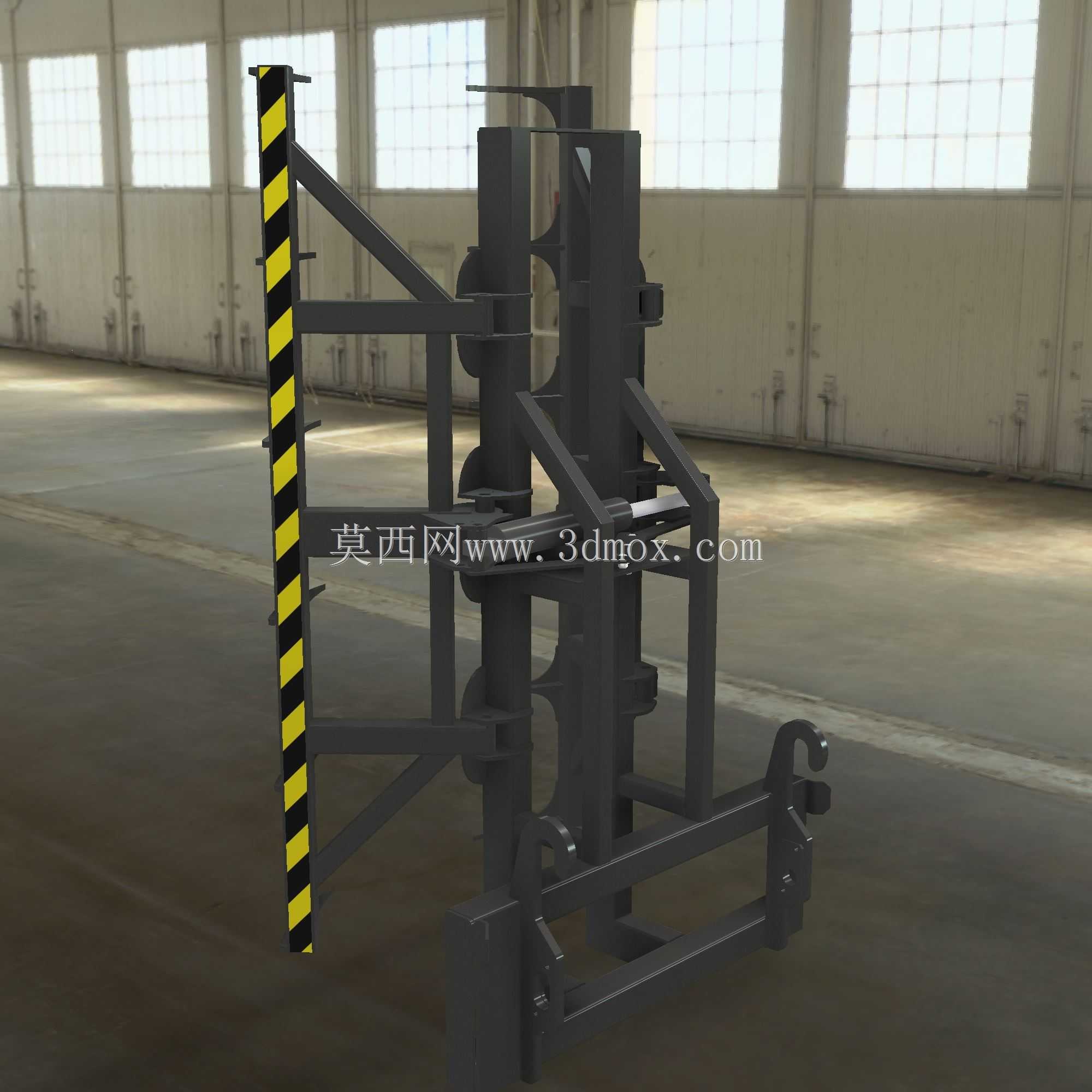

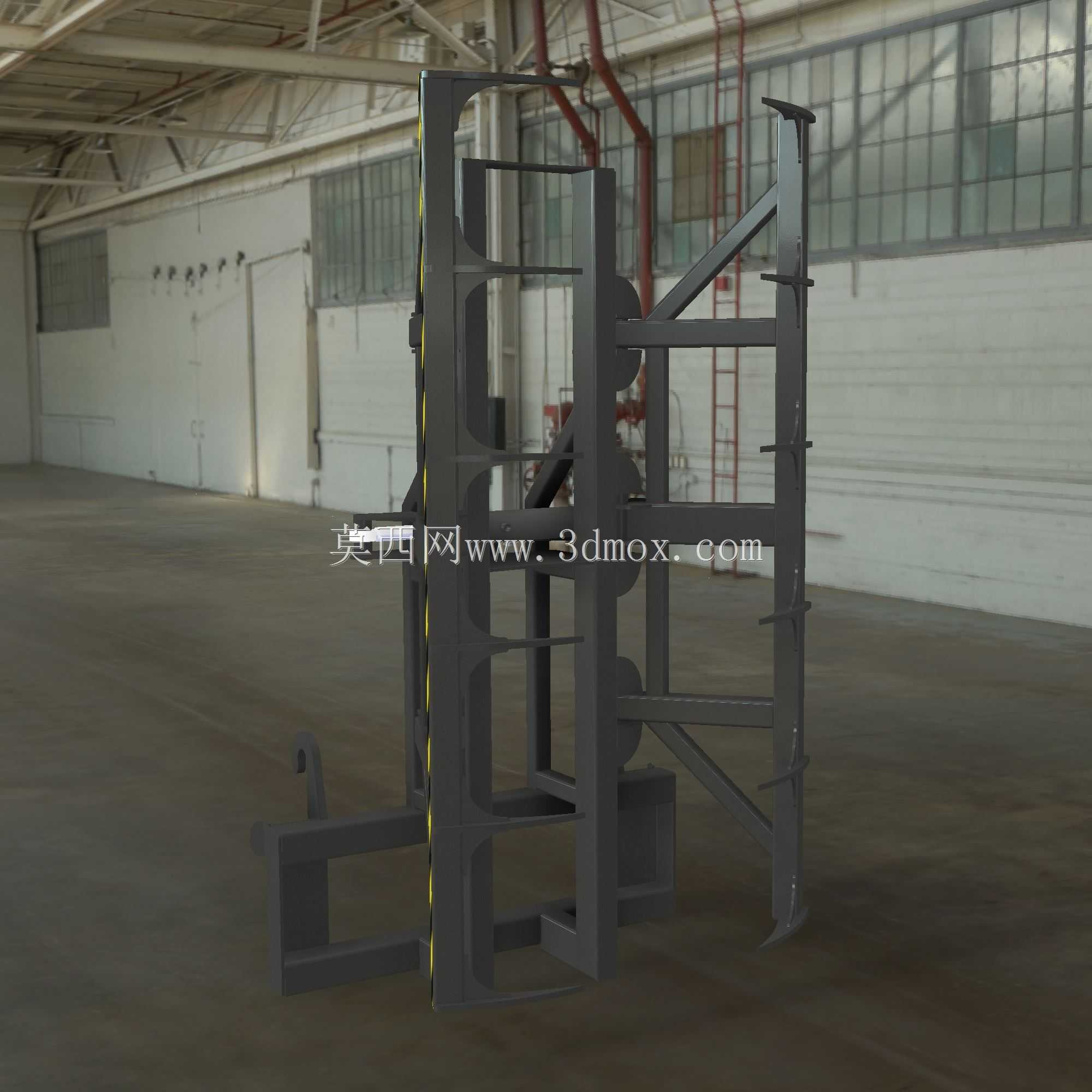

　　这套夹持属具主要适配厂区内部的散件、框装件及异形重载物料的转运作业，在仓储物流、机械加工车间、建材堆场这类场景中，常规货叉无法稳定抱夹的物料，都可以通过更换这套属具完成作业，不需要额外配置专用吊装设备，能大幅降低短驳转运的辅助作业时长。从结构设计逻辑来看，整体采用框架式方管焊接主体，没有多余的冗余结构，所有受力杆件的排布都沿着夹持作业的受力路径布置，垂直方向的主立柱直接对接叉车的属具安装挂板，安装挂板的接口尺寸匹配主流内燃平衡重式叉车的标准挂接位，挂板上的锁止卡槽位置与叉车属具架的锁销点位完全对应，安装时不需要对叉车原有结构做任何改制，直接挂接锁止后即可接入液压油路完成调试。

　　夹持臂的开合动作采用双侧同步连杆结构，避免单侧夹持时出现物料偏斜滑脱的问题，臂体上的夹持挡块采用分段式布置，不同高度位置的挡块可以适配不同高度的被夹持物料，当夹持框装类物料时，上下挡块可以同时贴合料框的侧部加强筋位置，避免夹持力集中导致料框变形；当夹持长杆类异形物料时，可以调整挡块的贴合位置，让夹持力均匀分布在物料的接触面上。臂体侧面预留的液压管路走线槽全部采用内嵌式设计，避免作业过程中管路被物料剐蹭破损，管路的接头位置都设置在靠近主立柱的内侧区域，日常检修时不需要拆解主体结构就可以完成密封件更换。

　　从安装边界尺寸来看，属具收拢状态下的总宽度控制在1.2米范围内，适配常规3吨级叉车的通道转弯半径要求，在3米宽度的厂区通道内就可以完成转向、对位作业；张开后的最大夹持宽度可以覆盖1.8米以内的物料，满足绝大多数标准工业料框、卷材、成捆建材的夹持需求。属具的下侧设置有两个辅助支撑托脚，当夹持底部有承托面的物料时，托脚可以承托物料底部重量，降低夹持臂的侧向受力，提升重载作业时的结构稳定性，托脚的高度与常规货叉的作业高度匹配，不会影响叉车原有的最小离地间隙。

　　设计过程中针对焊接结构的应力集中点做了圆弧过渡处理，主立柱与横撑的连接位置都加焊了三角形加强筋，所有受力焊缝都采用连续角焊缝，焊后做整体去应力处理，避免长期重载作业后出现结构变形。夹持臂的铰接点都采用自润滑轴承套，不需要频繁加注润滑脂就可以保证铰接动作顺畅，适配厂区多粉尘的作业环境，减少粉尘进入铰接缝隙导致的卡滞问题。这套属具的重心位置经过匹配计算，挂接在3吨级叉车上时，额定承载下的载荷中心距符合叉车的原有载荷曲线要求，不会因为加装属具导致叉车出现前倾失稳的风险。在实际作业中，操作人员只需要通过叉车驾驶室内的属具操作手柄，就可以控制夹持臂的开合夹紧力，针对不同硬度的物料，可以通过液压系统的压力调节阀调整夹持力大小，避免夹损软质包装的物料，同时保证硬质重载物料的夹持可靠性。
