叉车配套货叉式安全倾斜属具结构设计

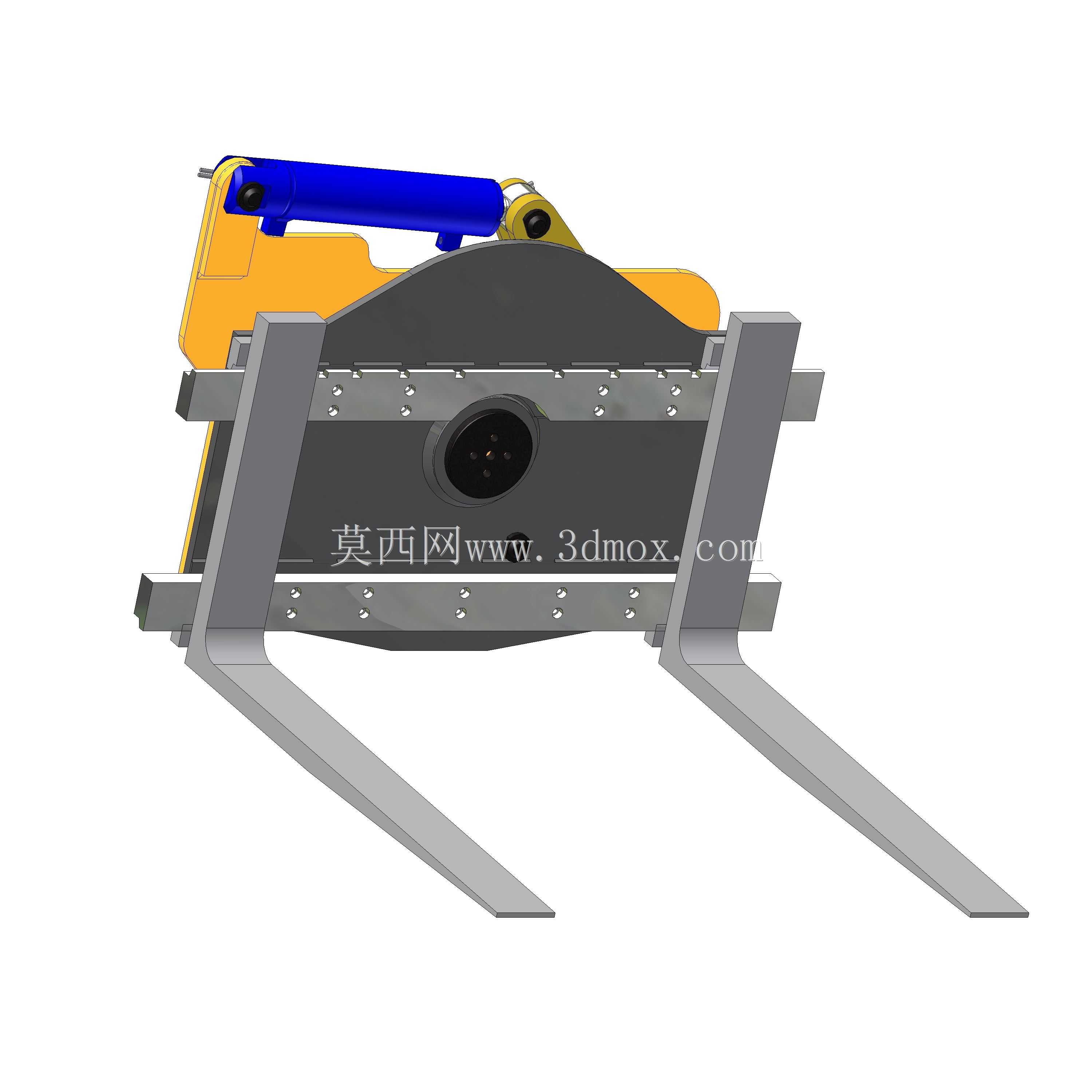

　　在仓储物流、车间物料转运、生产流水线上下料的日常作业场景里，常规叉车货叉仅能完成水平方向的托举与转运，遇到需要调整物料倾角、倒运散装容器内物料、适配带倾斜角度工位上下料的需求时，往往需要额外辅助人力或者更换专用属具，不仅作业效率低，还存在人员靠近作业半径的安全隐患，这款配套货叉安装的安全倾斜装置，正是针对这类场景开发的功能性属具。从结构设计逻辑来看，整套装置采用挂装式适配结构，主体承力框架直接贴合叉车原有货叉架的安装端面，不需要对叉车本体的门架、液压管路做破坏性改装，两个L型货叉臂与倾斜承力底座采用一体化焊接加筋结构，承力区域的焊缝均做了坡口满焊处理，在承受额定载荷时不会出现局部应力集中导致的结构变形。

　　装置的倾斜驱动部分集成在主体框架上部，手动操作手柄布置在框架侧上方的操作安全区，作业人员站在叉车驾驶位即可完成操作，不需要探身到载荷前方，从结构布局上规避了操作时的挤压风险。倾斜铰接点设置在承力底座靠近货叉根端的位置，采用双侧对称的铰接销轴结构，销轴表面做了淬火硬化处理，配合自润滑铜套降低长期往复摆动带来的磨损，倾斜动作的行程经过严格限位，最大倾斜角度控制在散装物料倾倒不会出现物料飞溅、容器不会从货叉滑脱的安全范围内，限位块采用缓冲橡胶加钢制挡块的双重结构，倾斜到极限位置时不会出现刚性撞击带来的结构冲击。从安装边界尺寸来看，整套装置的挂装端面尺寸完全匹配标准吨位叉车的货叉架安装尺寸，横向宽度不超出常规货叉架的两侧边界，

　　安装后不会额外增加叉车的横向通过宽度，适配车间狭窄通道、货架间巷道的通行要求；货叉臂的长度、垂直段高度与同吨位标准货叉参数保持一致，不需要调整叉车原有的载荷中心距计算参数，司机可以沿用原有操作习惯判断载荷稳定性，不会因为属具更换带来操作判断偏差。上部的操作手柄做了防滑绝缘包裹，手柄的操作力经过杠杆比优化，单人即可轻松完成倾斜动作的操控，不需要额外施加过大的操作力，长时间作业也不会产生过度的操作疲劳。在实际作业用途上，这套装置可以完成多类常规货叉无法实现的作业：比如车间内切削铁屑箱的倾倒转运，不需要人工辅助扶稳料箱，操作倾斜装置即可平稳将铁屑倒入收集料斗；再比如生产线上需要倾斜角度装配的工件，将工件托举到装配工位后，

　　微调倾斜角度即可匹配装配面的倾角，不需要额外配置吊装设备调整工件姿态；还有仓储环节中带倾斜出料口的料桶转运，直接通过倾斜装置控制出料角度，就能完成精准投料作业。结构设计过程中，针对不同作业场景的载荷特性，承力框架的板材厚度做了针对性选型，框架内部设置了横向加强筋，避免长期承受偏载时出现框架扭曲变形；所有外露的铰接部位都设置了防尘挡圈，避免车间内的粉尘、铁屑进入铰接缝隙造成磨损卡滞，降低日常维护的频次。装置的整体重心在挂装后与叉车原有货叉的重心位置基本重合，不会因为加装属具造成叉车前端载荷过度前移，保证叉车在额定载荷下的纵向稳定性，不需要额外增加叉车尾部的配重。在细节设计上，货叉臂的前端做了倒角导向处理，方便插入托盘或者物料底部的间隙，货叉臂的上表面做了防滑处理，避免倾斜作业时物料或者容器出现滑动移位；倾斜锁止机构采用棘爪式自锁结构，只要松开操作手柄，倾斜角度就会自动锁止，不会因为载荷重量出现自动下滑倾斜的风险，锁止机构的棘爪做了磨损补偿设计，长期使用出现磨损后依然可以保持可靠的锁止力，不会出现锁止失效的问题。整套装置没有复杂的电控或者液压外接元件，完全依靠纯机械结构实现倾斜与锁止功能，故障率极低，适合在各类有粉尘、油污的工业作业环境下长期使用，不需要频繁的保养维护，只需要定期给铰接点加注润滑脂即可保证动作顺畅。
