加厚平开式承重门合页结构设计

　　日常做柜体、设备防护门、室内木门的结构选型时，很多新手工程师容易忽略铰链的安装边界与承重匹配，最后出现门体下垂、开合卡滞、异响的问题，这款平开式合页的结构设计，刚好覆盖了多数常规承重场景的使用需求。先从实际应用场景来说，这类合页不仅可以用在普通室内实木门、免漆门的安装上，在工业设备的钣金防护门、电气柜柜门、重型储物柜体的门扇连接中也能适配，只要单扇门重量在合页承重阈值内，搭配对应数量的合页均匀排布，就能保证长期开合的稳定性。

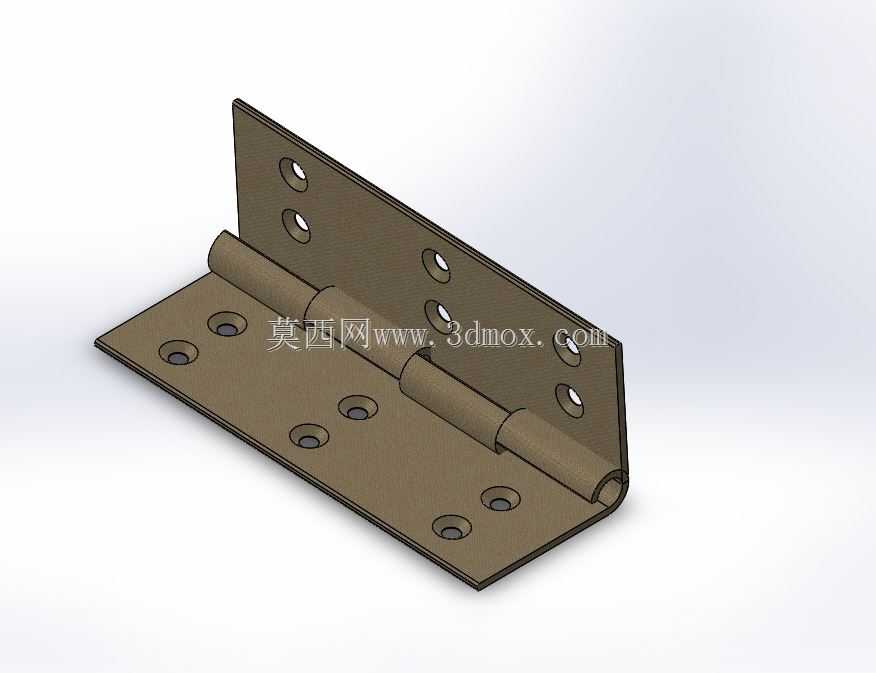

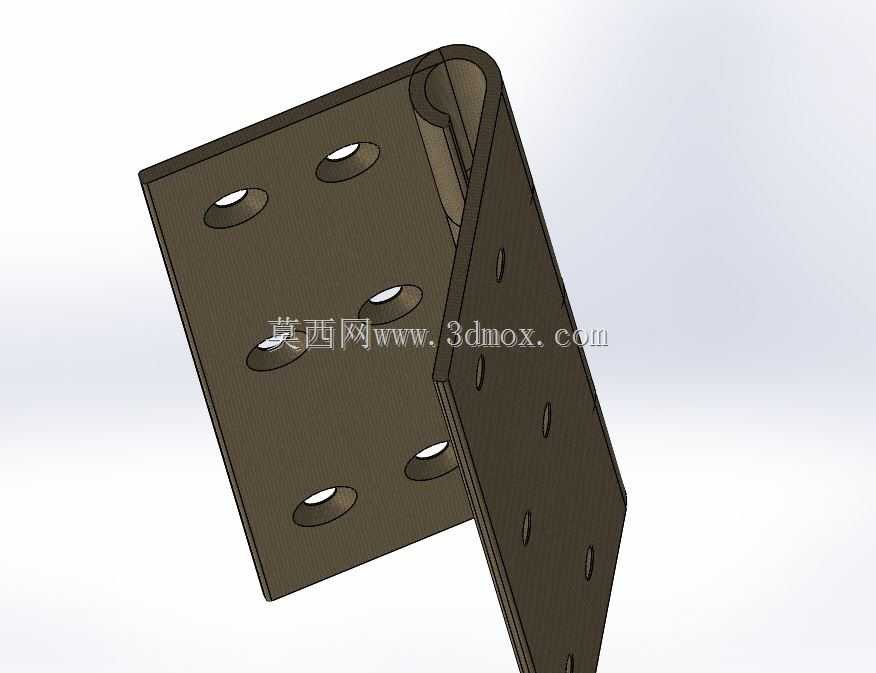

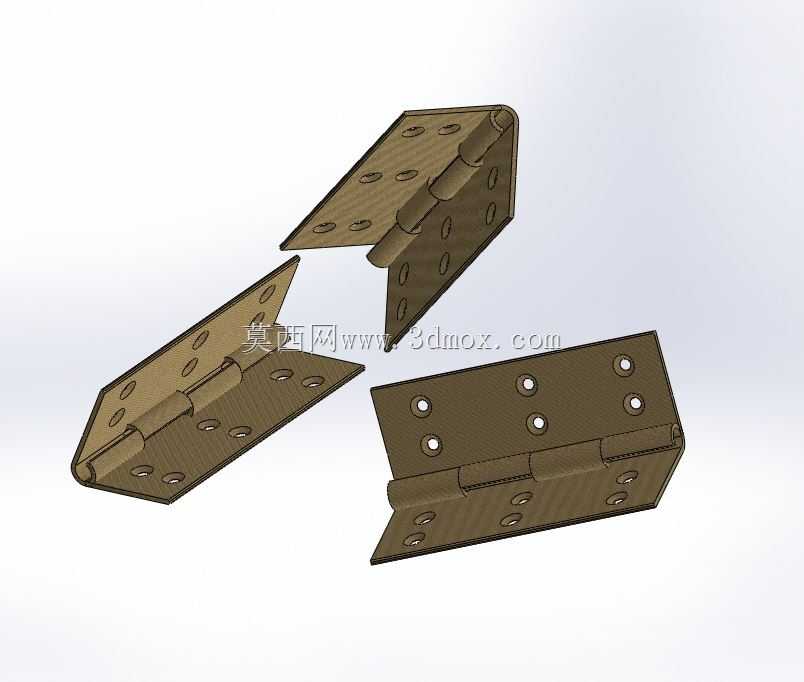

　　从功能特性上看，这款合页采用双页片搭配卷边筒轴的经典结构，两个页片分别通过紧固件固定在门框与门扇上，中间的卷边轴套穿入销轴后实现转动连接，转动过程中没有多余的虚位，开合角度可以达到常规平开的90度以上需求，页片表面做了平整的钝化处理，没有毛刺锐边，安装时不会划伤施工人员，也能避免长期使用出现锈蚀卡滞的问题。页片上的安装孔采用沉孔设计，紧固件安装后可以完全沉入孔内，不会突出页片表面，保证门扇与门框贴合时没有间隙，不会出现因为螺丝突出导致的门缝不均、关不严的情况。

　　设计思路上，这款合页没有做多余的花哨结构，完全围绕承重与安装便利性展开：页片的厚度做了针对性加强，相比普通薄款合页，抗弯折能力提升明显，即使门扇频繁开合、长期承重，页片也不会出现变形翘曲；卷边轴套的长度做了分段式设计，三个轴套段分别对应两个页片的连接部位，转动时的接触面积更大，受力更均匀，不会出现局部磨损过快导致的松动问题；安装孔的排布经过反复校核，孔位间距符合主流的门窗、柜体安装的孔距标准，不需要现场重新打孔定位，直接适配常规的安装基面，不管是木质基面还是钣金焊接基面，都能快速对位安装。

　　关于外形尺寸与安装边界，这款合页展开后两个页片的宽度对称，适配的门框与门扇侧边厚度覆盖常规的家装与工业柜体尺寸，安装时需要注意，单扇门的合页排布要根据门高做均匀分布，常规2米高度的门扇搭配3个合页即可，上下两个合页距离门扇上下端的距离保留150-200mm的余量，中间合页放在门扇中线偏上的位置，这样可以抵消门扇长期使用的下垂应力；安装前要确认基面的平整度，如果基面有凸起要提前打磨平整，避免页片安装后出现翘曲，导致转动不畅；销轴的安装方向建议从上方穿入，避免长期开合过程中销轴滑落，影响使用。另外在做三维建模的时候，这个合页的转动配合要按照实际的装配间隙来设置，轴套与销轴之间保留合理的转动间隙，不要做过盈配合，否则模拟开合的时候会出现干涉报错，页片的沉孔深度要和所选紧固件的沉头高度匹配，保证装配后螺丝头不突出，这些细节都是实际建模和选型时容易忽略的点，也是决定最终安装效果的关键。
