阿帕奇武装直升机三维结构设计模型

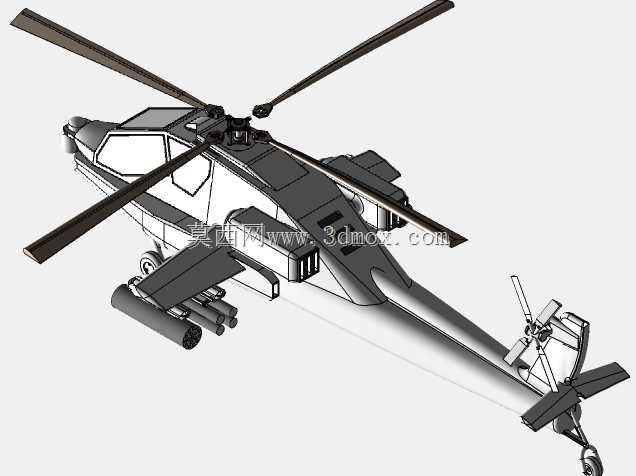

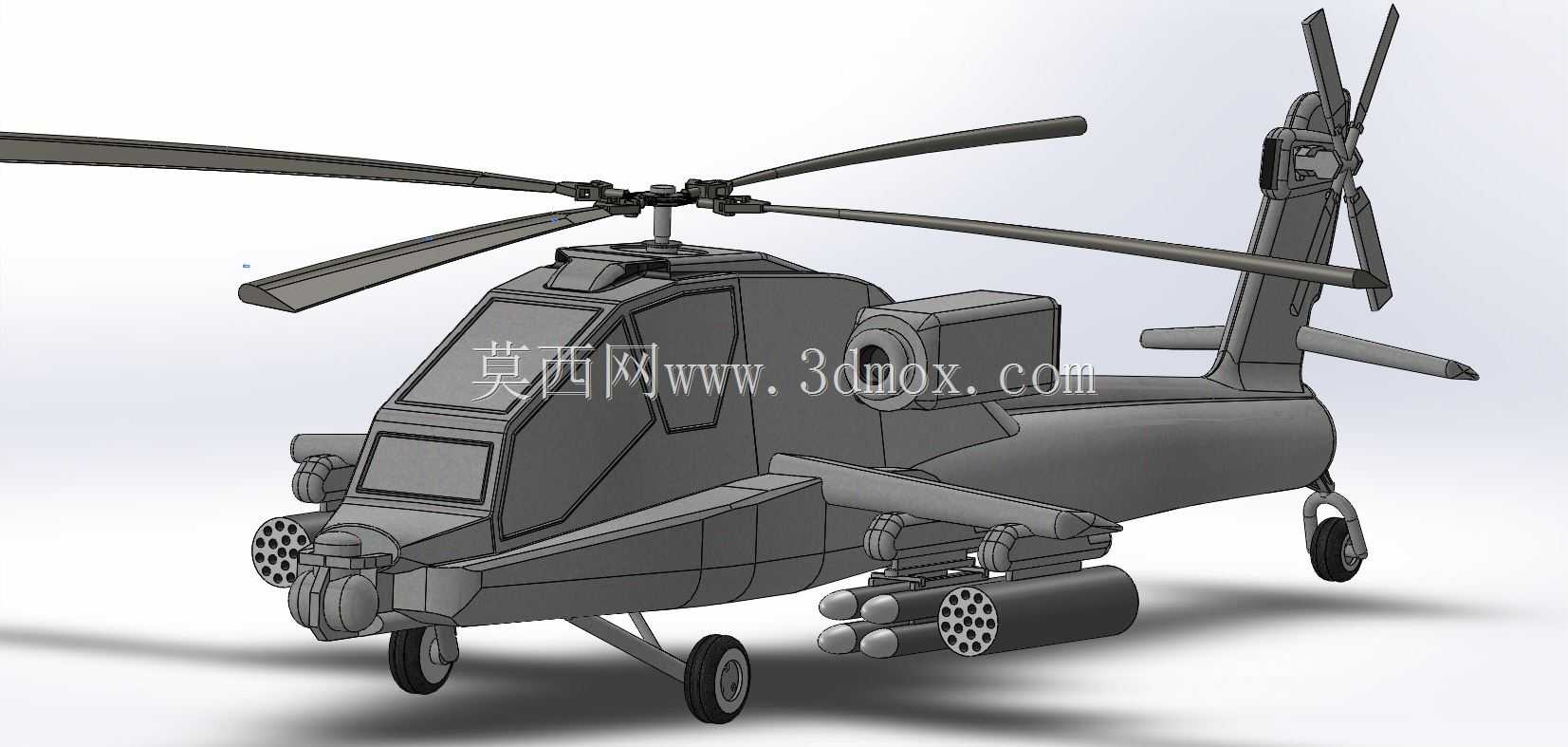

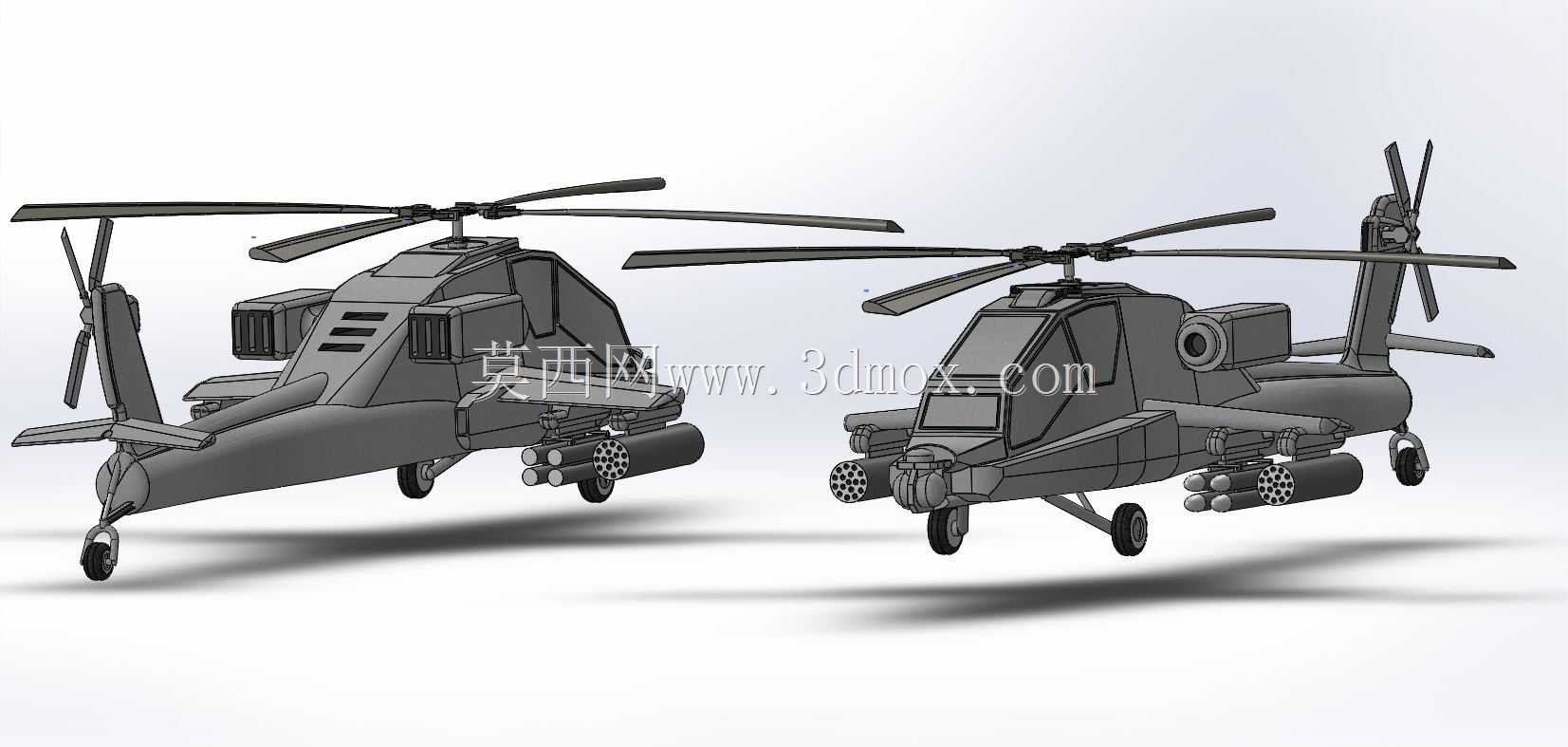

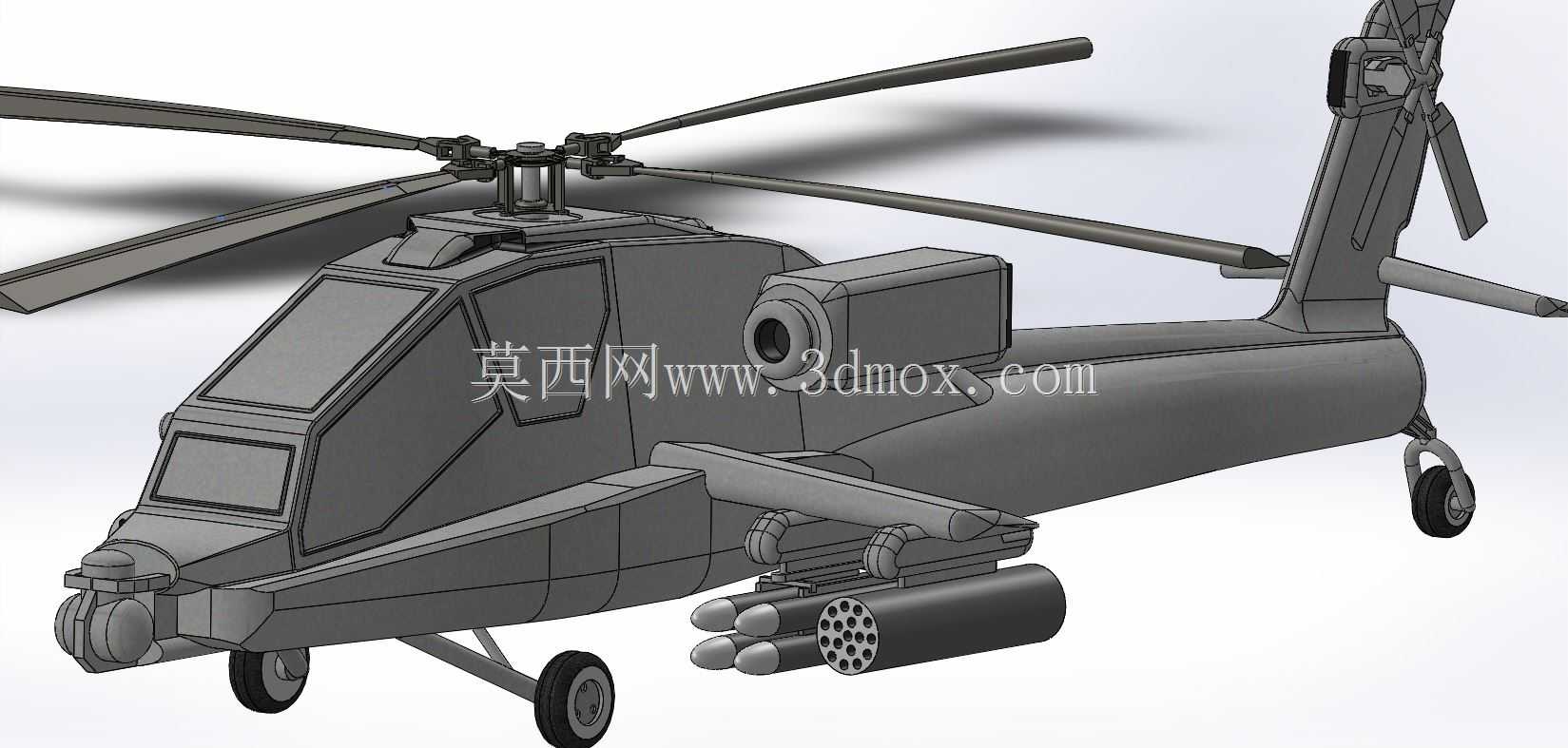

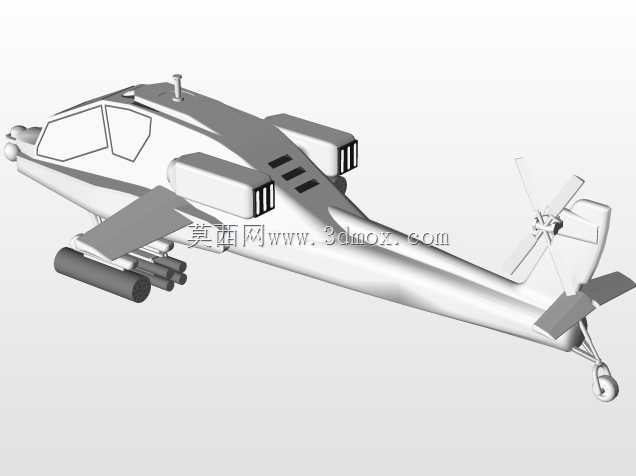

　　该模型还原的是专用双发重型武装直升机的完整结构，这类装备核心应用场景为低空近距火力支援、反坦克装甲集群作战、低空制空权争夺、护航运输编队以及武装侦察任务，可在前沿野战起降场、临时平整场地完成起降部署，适应复杂地形下的低空突防作战需求。模型构建过程中，首先围绕串列双座窄机身的气动布局展开，前座为武器操作员站位、后座为飞行员站位，窄截面机身设计可大幅降低正面迎敌时的被弹面积，机身两侧设置短翼结构，短翼下预留多组挂点安装接口，可匹配不同任务载荷的挂载需求，短翼同时可在飞行过程中提供部分升力，降低主旋翼的升力负载。主旋翼系统采用四叶全铰接式旋翼结构，建模时还原了桨毂的铰接机构、桨叶的翼型剖面与扭转角度，

　　桨叶后掠翼尖的设计可降低高速旋转时的激波阻力，提升旋翼的气动效率，尾桨采用常规尾桨布局，设置在尾梁末端右侧，用于平衡主旋翼旋转产生的反扭矩，同时实现航向的操纵控制，尾梁结构采用轻量化框架承力设计，在保证结构强度的前提下降低尾部结构重量，避免整机重心过度后移。动力舱段布置在机身中部靠上位置，两台涡轴发动机分置机身两侧，单台动力失效时剩余动力仍可支撑整机安全返航，发动机进气道设置防尘装置结构，可适应沙漠、沙尘环境下的起降作业，排气口配套红外抑制结构，降低红外制导武器的锁定概率。机载航电与武器系统的结构还原覆盖了机头下方的旋转炮塔，炮塔可在一定俯仰、方位角范围内转动，配套观瞄装置集成在机头前端，包含可见光、红外探测通道与激光测距模块，

　　可实现全天候目标搜索、跟踪与制导武器引导；短翼挂点可挂载反坦克导弹、火箭弹发射巢、空对空导弹等不同载荷，模型中还原了火箭弹发射巢的多管排列结构、导弹挂架的锁紧接口细节，起落架采用后三点式轮式起落架，均为固定不可收放结构，抗坠毁设计的起落架支柱可在硬着陆时吸收冲击能量，搭配机身底部的抗坠毁结构，可在坠机时降低乘员受到的冲击载荷。建模过程中严格参考实机的安装边界约束，主旋翼旋转时的扫掠范围、尾桨的转动包络、短翼挂点的载荷安装空间、起落架的收放（该机型为固定起落架，此处为地面维护时的行程边界）行程均做了尺寸校核，避免各运动部件出现干涉问题；机身表面的口盖、检修舱门、天线布局均按照实机维护需求设置，对应内部机载设备的安装位置预留检修开口，

　　满足日常维护时的设备可达性要求。机身蒙皮采用半硬壳式结构，内部设置纵向长桁与横向隔框承力，局部装甲防护区域对应乘员舱、发动机舱、燃油箱等关键部位，模型中可直观看到装甲敷设区域的厚度变化与结构加强设计，燃油系统采用自密封油箱结构，布置在机身中部重心附近，降低燃油消耗对整机重心变化的影响，同时配套燃油惰性气体填充系统接口，降低被击中后的起火概率。操纵系统采用多余度设计，建模时还原了从驾驶杆、脚蹬到自动倾斜器、尾桨变距机构的传动路径，关键操纵连杆均采用冗余布置，单条传动路径受损时仍可保留基本操纵能力。
