带牵引结构的车辆悬架总成结构设计

　　这套带牵引的悬架总成结构，核心服务于非道路小型作业车辆与短途转运载具的行走系统需求，在厂区内物料转运电瓶车、小型场地作业代步车、低速工程巡检车的底盘布局中，这类集成牵引连接位的悬架结构，能够同时承担车轮承载、路面震动过滤、行进方向牵引传力的多重作用，不需要额外在底盘车架上焊接独立牵引挂接支座，大幅简化底盘下段的结构布局，减少零散部件的装配工序。

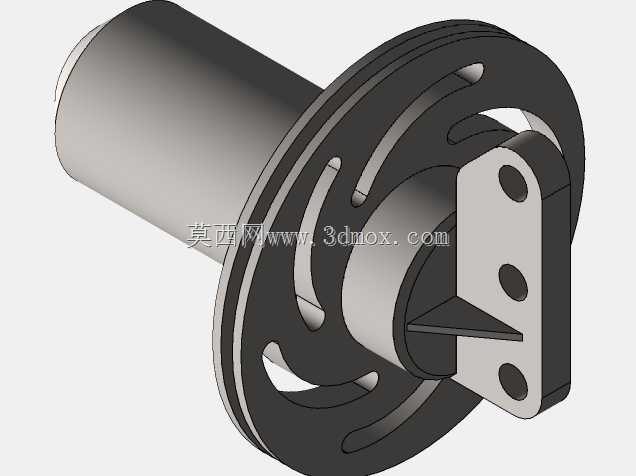

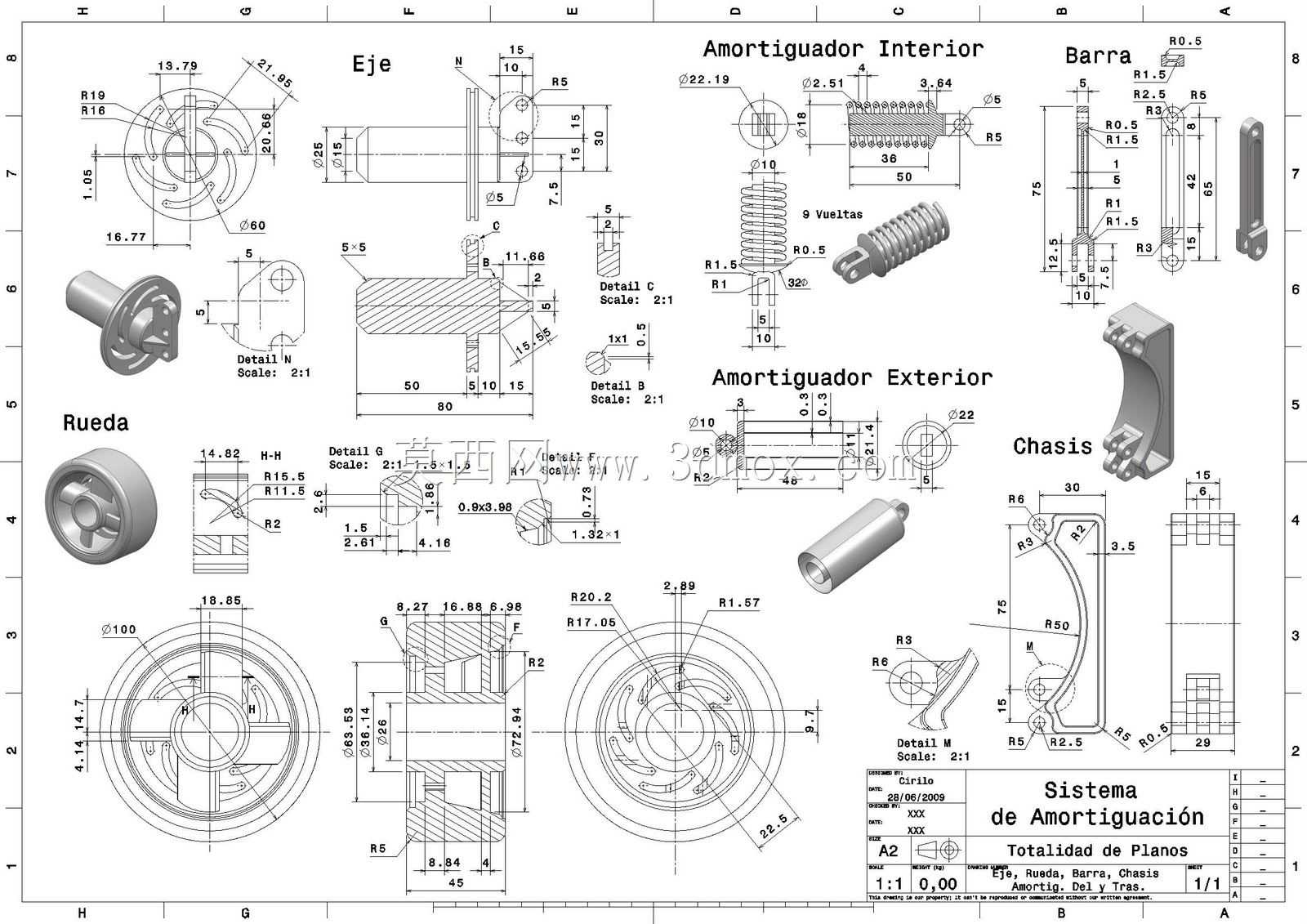

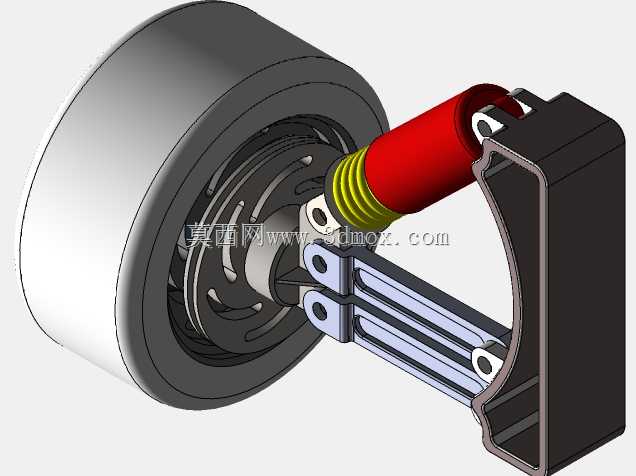

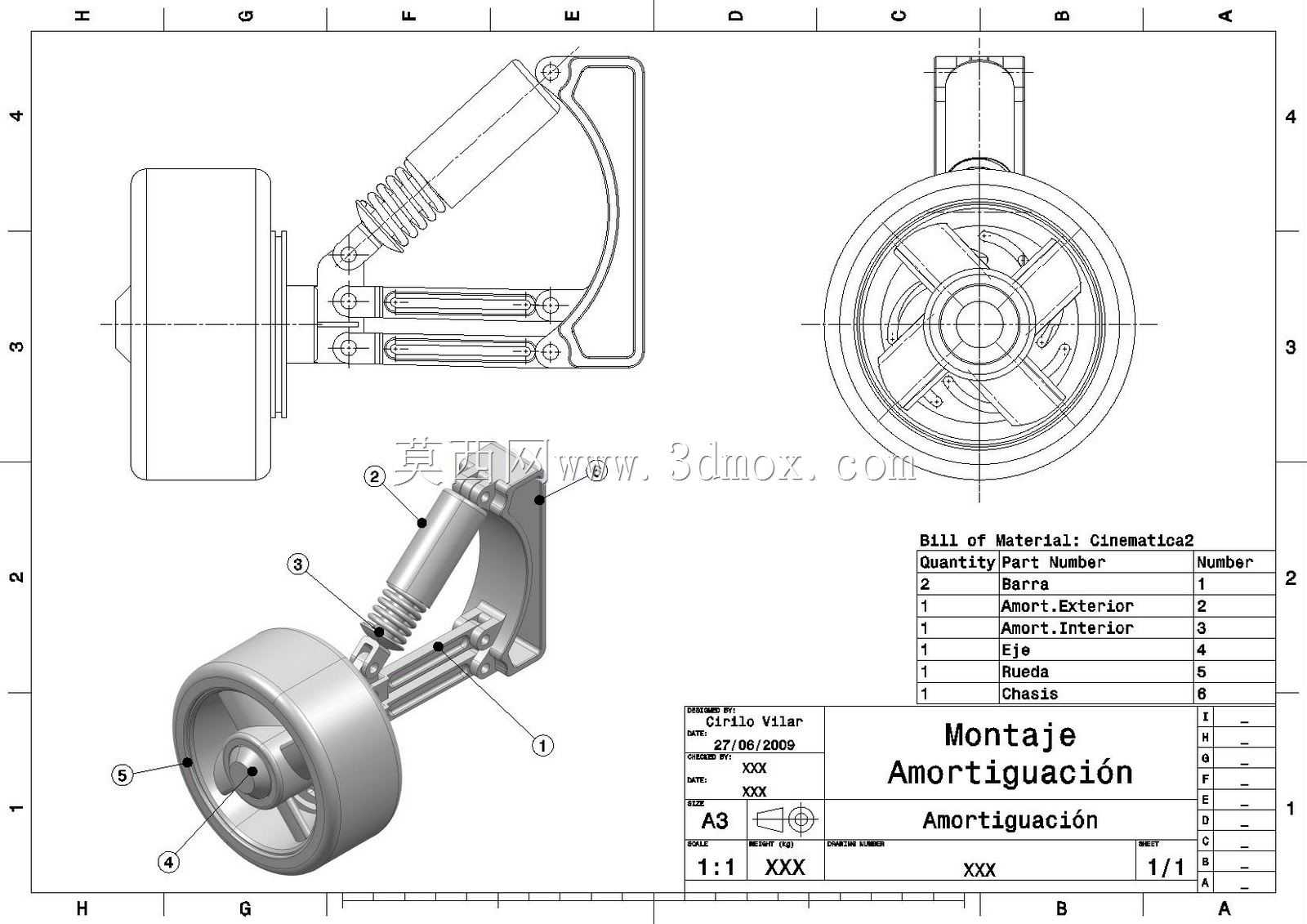

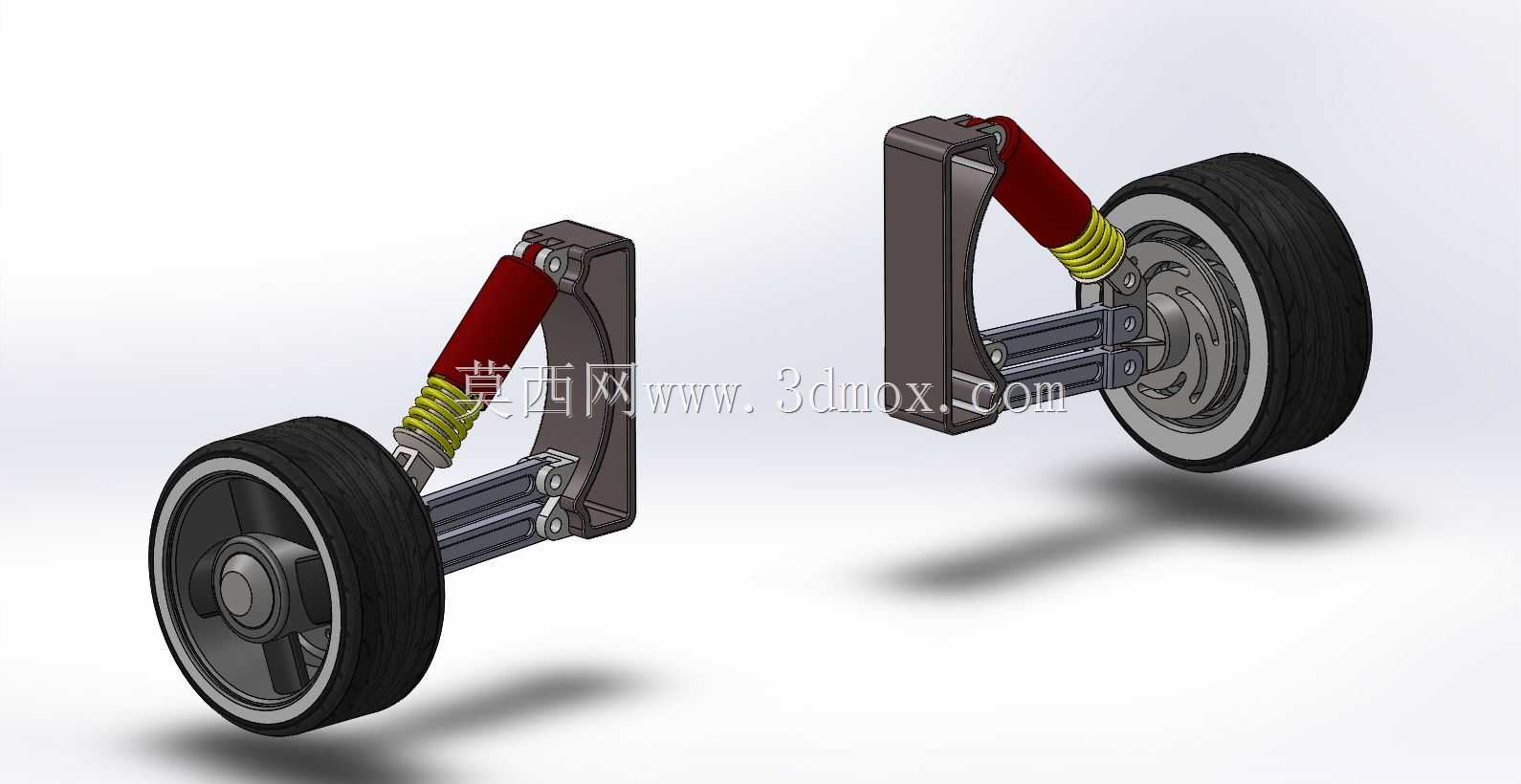

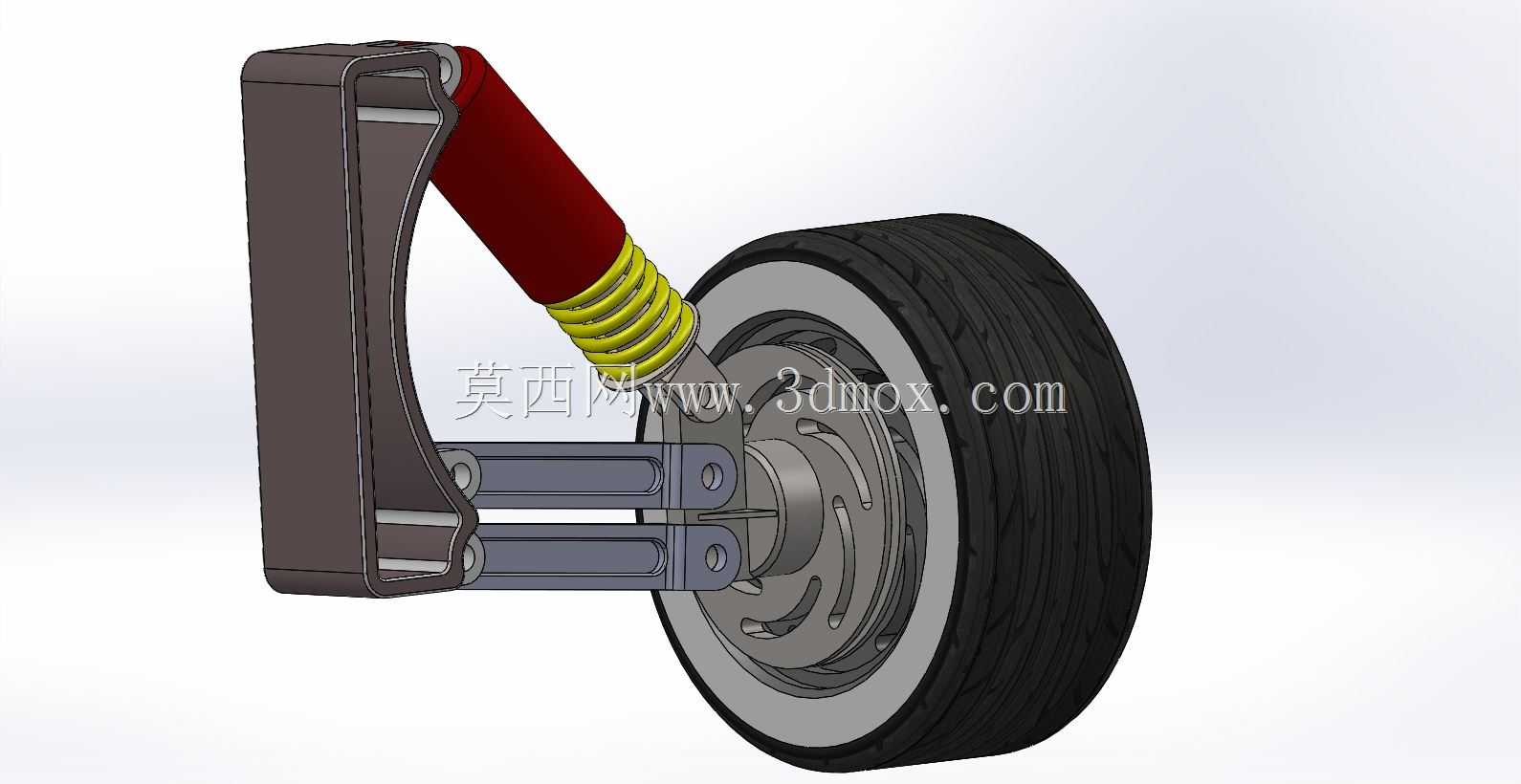

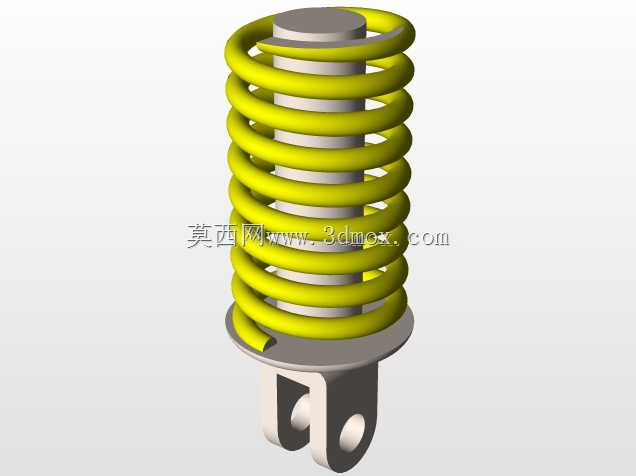

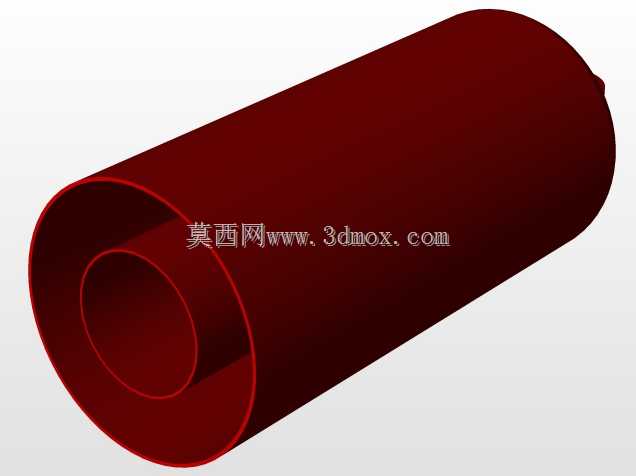

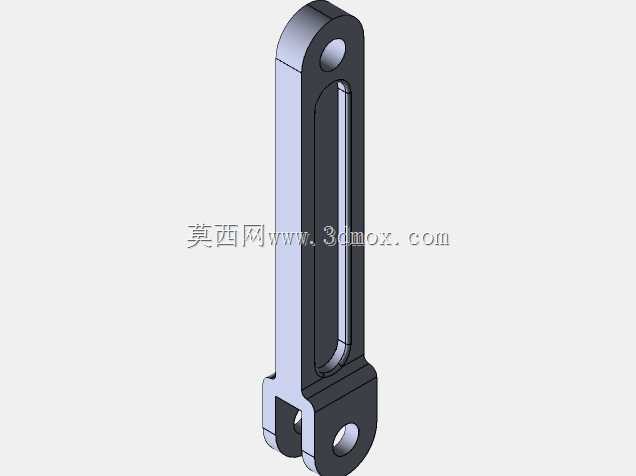

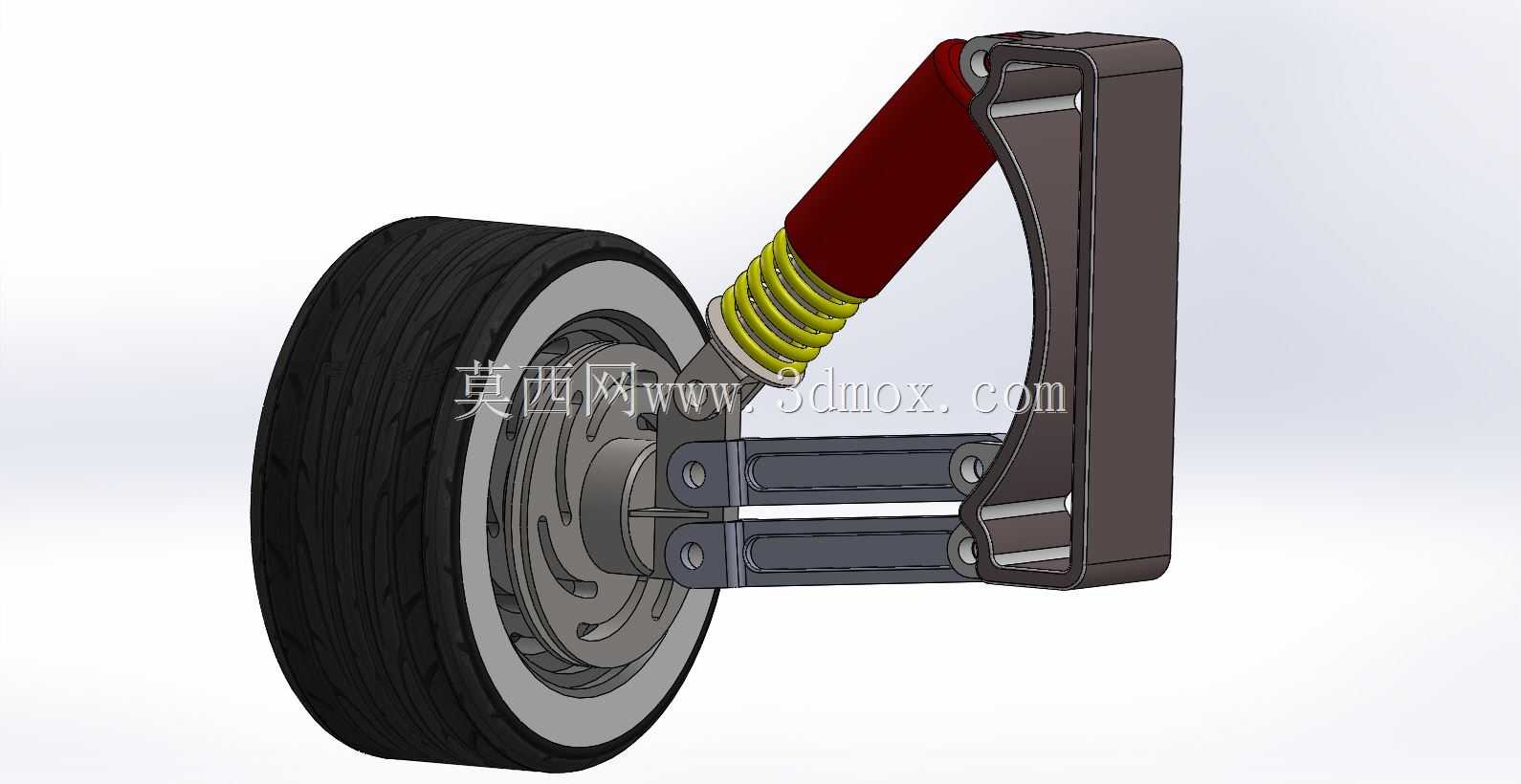

　　从实际功能落地的角度看，该总成将减震阻尼筒、螺旋弹簧、上下控制摆臂、车轮安装轮毂、牵引连接支架整合为一个独立的预装模块，减震部件采用斜置布局，上端通过铰接点连接在一体化的牵引支架上部，下端通过摆臂铰接点传递车轮受到的垂向冲击，螺旋弹簧套置在阻尼筒外侧，能够承接大部分静态承载载荷，阻尼筒则负责抑制弹簧往复弹跳带来的车身晃动，避免车轮在颠簸路面出现频繁跳离地面的情况，保证轮胎与地面的接触附着力始终处于稳定区间。上下平行布置的控制摆臂采用双铰接点结构，一端连接牵引支架的竖向安装面，一端连接轮毂转向节，能够严格约束车轮跳动时的外倾角变化轨迹，避免轮胎出现异常偏磨，同时摆臂的铰接点位都预留了衬套安装空间，可通过更换不同刚度的橡胶衬套调整悬架的侧向支撑特性，匹配不同载重等级的使用需求。

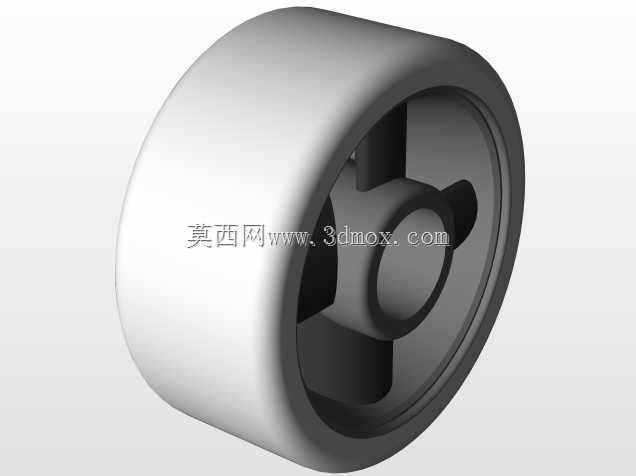

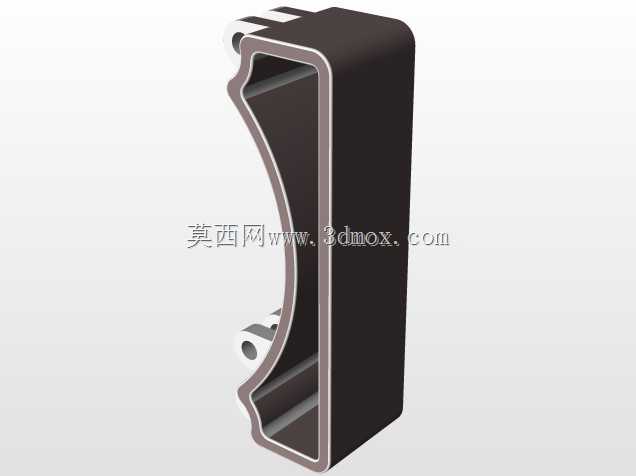

　　设计过程中优先考虑了模块的安装通用性，一体化的牵引支架采用厚钢板冲压焊接成型，上部预留三个标准螺栓安装孔，可直接固定在底盘车架的纵梁端面，不需要额外制作转接法兰，支架下部延伸出的牵引挂接位，中心高度与常规小型载具的拖挂点位保持一致，可直接连接牵引杆实现多车编组拖行，不需要对悬架结构做任何切割改装。轮毂端的安装位采用标准四孔螺栓布局，适配市面上绝大多数10-12英寸的低速车辆轮胎，轮辋安装面的平面度公差控制在0.1mm以内，避免车轮高速转动时出现端面跳动。

　　从安装边界尺寸来看，该总成在车轮处于静态满载位置时，整体横向宽度不超过320mm，垂向高度从轮胎接地面到支架上端安装面的距离为480mm，纵向摆臂活动行程预留了120mm的压缩量与80mm的伸长量，能够覆盖碎石路面、厂区减速带、轻度坑洼路面的跳动需求，不会出现悬架击穿或者摆臂拉扯限位的情况。牵引支架的竖向安装面与车架纵梁贴合时，螺栓孔位的同轴度公差控制在0.2mm以内，现场装配时不需要额外铰孔修正，普通装配工人使用常规扭矩扳手即可完成安装，单组悬架的装配耗时不超过15分钟。

　　在结构强度校核层面，牵引支架的折弯处都做了圆角过渡处理，避免应力集中导致的支架开裂，摆臂与支架、摆臂与转向节的铰接销轴采用40Cr调质处理，表面硬度达到HRC28-32，能够承受满载状态下紧急制动带来的纵向冲击力，同时在牵引挂接位做了加厚处理，挂接额定牵引载荷达到1.2吨，满足小型载具拖挂附属作业装置或者同类型车辆的需求。整套结构没有采用复杂的异形曲面零件，大部分冲压件都可以使用常规冷冲压模具加工，焊接工序采用二氧化碳气体保护焊即可满足强度要求，后期维护时，减震阻尼筒、螺旋弹簧、摆臂衬套都可以单独更换，不需要整体更换悬架总成，大幅降低后期运维的配件成本。

　　实际装车测试时，该悬架在空载状态下的固有频率控制在1.2Hz-1.5Hz区间，和普通乘用车的乘坐舒适区间接近，满载状态下固有频率不会超过1.8Hz，在通过30mm高度的减速带时，传递到车架的冲击加速度比传统钢板弹簧结构降低40%左右，能够有效保护车载的精密作业仪器不受震动损坏。同时牵引结构和悬架集成的设计，让拖挂时的牵引力直接通过悬架支架传递到车轮，不会出现车架局部受力过大导致的纵梁变形问题，拖挂行进过程中车轮的循迹性更好，不会出现拖挂时车轮摆振的情况。
