带菱形滚花防滑结构的圆柱锁紧螺母

　　日常做手动调节机构的结构设计时，经常会遇到需要徒手拧动锁紧的工况，比如工装夹具的行程限位、检测设备的微调旋钮、小型手动器械的位置固定，这类场景下如果用光面圆柱螺母，手指施力时很容易打滑，尤其是手上沾了切削液、润滑油或者戴薄劳保手套的时候，拧动需要的预紧力很难达到，还容易因为打滑蹭伤手指。这款滚花结构的圆柱螺母，就是针对这类手动操作的锁紧需求设计的。

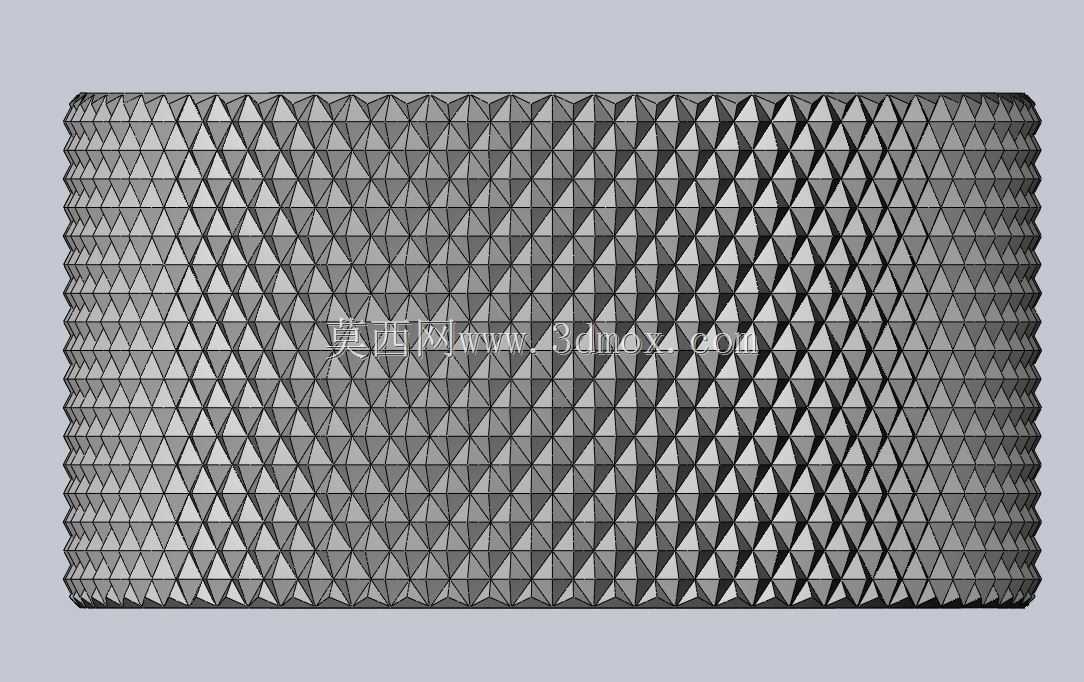

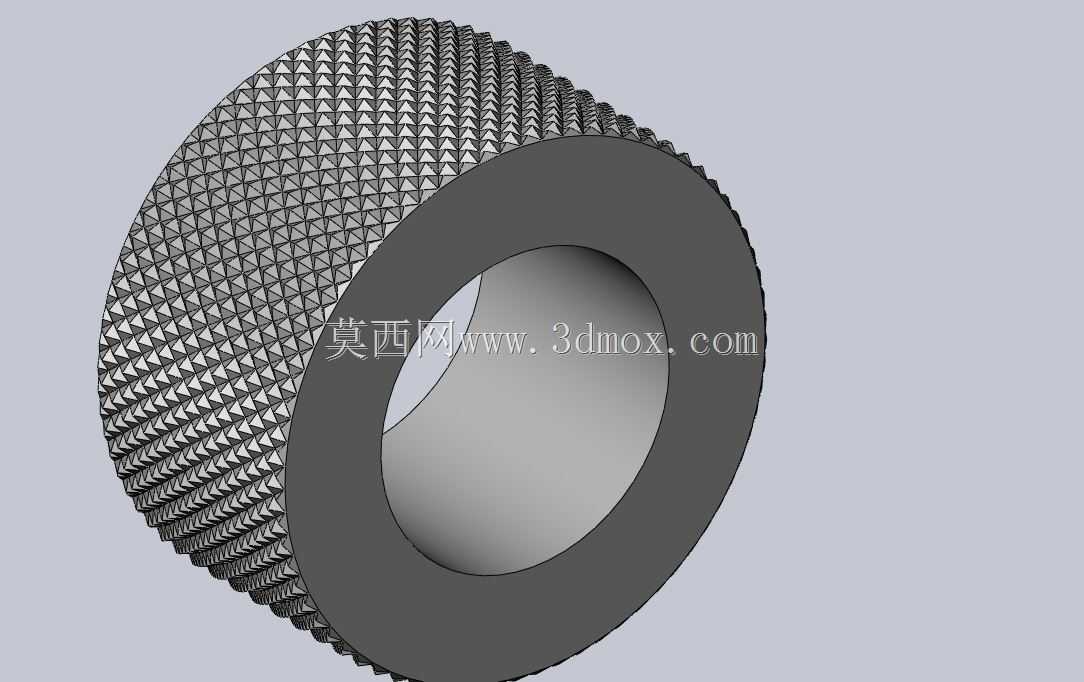

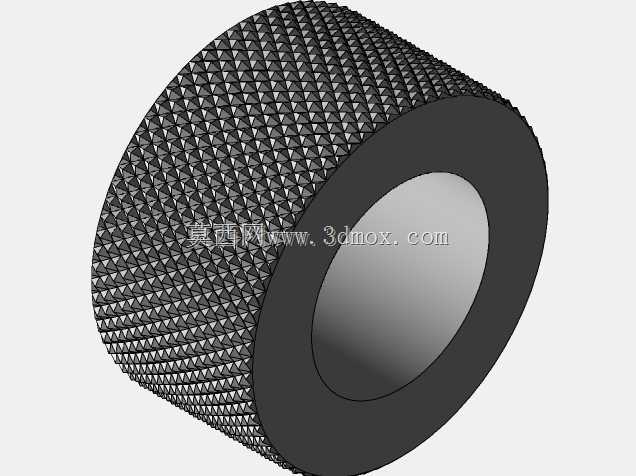

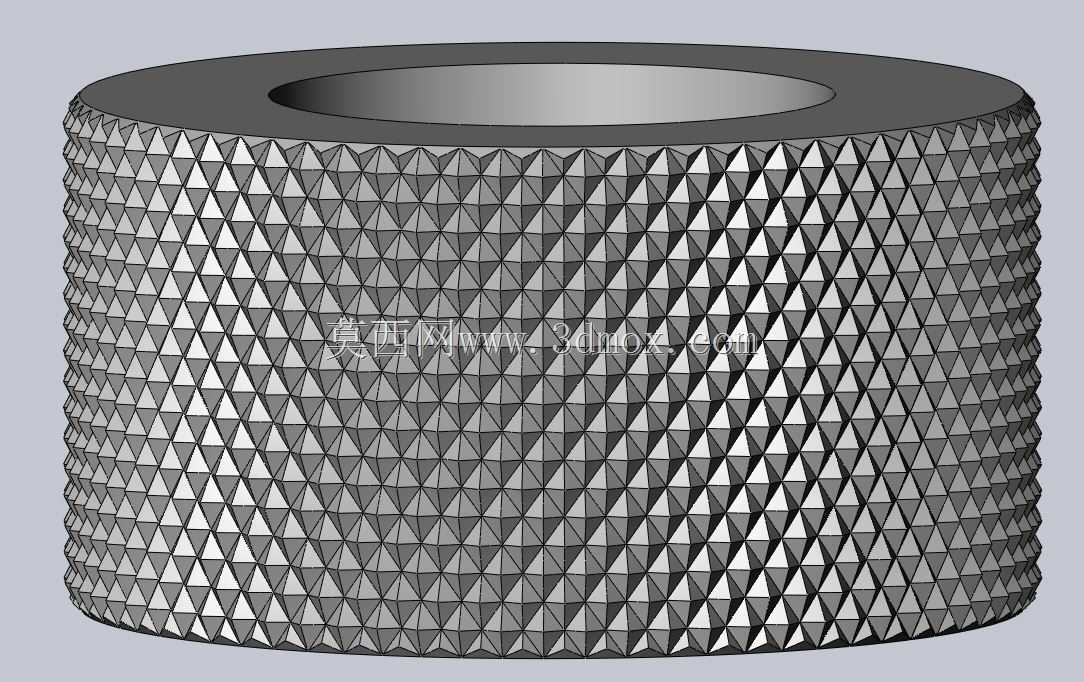

　　从结构上看，这款螺母采用空心圆柱基体，内孔为标准内螺纹结构，可与对应规格的外螺纹螺杆配合实现轴向锁紧，外圆柱面全程加工菱形网纹滚花，滚花的齿形为等距三角锥凸起，相邻齿纹的间距、齿高都经过适配手动操作的优化，既不会因为齿纹过尖硌伤手指，也不会因为齿纹过浅失去防滑效果。设计这类滚花螺母时，首先要确定内螺纹的公称直径与螺距，根据实际承载需求选择对应的螺纹规格，常规手动调节场景下M3到M12的规格应用最多，螺母的外径一般设置为螺纹公称直径的1.5到2倍，保证滚花面有足够的接触面积，螺母的高度则根据需要的螺纹啮合长度确定，一般不小于螺纹公称直径的0.8倍，保证螺纹啮合有足够的强度，避免滑牙。

　　滚花参数的选择是这类零件设计的核心，菱形滚花的节距要根据螺母外径匹配，外径越小的螺母选用的滚花节距越小，避免大节距滚花在小直径圆柱面上出现齿纹断裂、纹路不均的问题，滚花的加工深度一般控制在0.2到0.5毫米之间，过深的滚花会增加加工难度，还容易在齿根处积攒灰尘油污，过浅则起不到防滑作用。建模的时候，先完成圆柱基体与内螺纹的基础特征，再通过阵列特征生成滚花的单齿结构，沿圆柱面做圆周阵列与轴向阵列，最后做齿顶与齿根的圆角过渡，避免尖锐棱边造成应力集中，也能提升手动操作的触感。

　　实际应用中，这类滚花螺母不需要借助扳手等工具，徒手就能完成拧动与锁紧，在小型实验设备、光学仪器调节架、手动工装夹具、民用五金产品里都有大量应用，比如台钻的深度限位锁紧、显微镜的焦距调节锁紧、手动夹具的快速压紧，都能看到这类零件的身影。安装时只需要将螺母旋入对应螺杆，拧到指定位置后用手指施加合适的扭矩即可完成锁紧，滚花面的摩擦力可以保证螺母在常规振动工况下不会自行松脱，需要调整位置时也能直接徒手拧动，不需要额外找工具，大幅提升调节操作的效率。

　　需要注意的是，这类滚花螺母的锁紧扭矩有限，不适合大载荷、强振动的重载连接场景，重载场景下还是需要选用带扳手位的六角螺母或者法兰螺母，滚花螺母的核心优势就是无工具快速操作，针对的是需要频繁手动调节、锁紧力要求不高的工况。建模过程中还要注意滚花特征与圆柱基体的布尔运算处理，避免出现特征重叠、破面的问题，加工时一般采用滚花刀在车床上一次滚压成型，保证滚花纹路的均匀一致性，零件的材质一般选用碳钢做发黑处理，或者不锈钢材质，根据使用环境的防腐需求选择即可，不锈钢材质的滚花螺母更适合在潮湿、有腐蚀的环境下使用，碳钢材质则成本更低，适合常规室内工况使用。
