七辐条汽车轮毂装饰罩结构设计

　　日常做整车外饰件匹配时，轮辋罩是很容易被忽略但直接影响整车外观一致性与车轮防护效果的部件，这款七辐条造型的轮辋罩，主要适配14寸钢制轮毂的乘用车型，多用于经济型家用车、营运代步车辆的钢制车轮外装，既可以遮盖钢制轮毂粗糙的焊接、冲压表面，提升整车侧面视觉精致度，也能在日常行驶中阻挡路面飞溅的碎石、泥水污染轮毂螺栓与轮辋表面，减少螺栓锈蚀、泥污卡滞的概率，降低后期轮胎拆装维护的难度。

　　从结构设计逻辑来看，这款轮辋罩采用对称式七辐条布局，辐条造型做了渐变式的曲面过渡，靠近中心安装座的位置辐条宽度更大，向轮辋边缘延伸时逐渐收窄，同时每根辐条的侧面做了微小的拔模斜度，既满足注塑成型时的脱模要求，也能在车辆行驶时引导气流顺着辐条间隙流向刹车盘区域，带走刹车工作产生的部分热量，避免轮辋罩完全封闭轮毂导致刹车散热不足的问题。中心区域预留了五个均匀分布的螺栓避让凹坑，凹坑深度刚好覆盖轮毂螺栓的外露端头，不会出现安装后螺栓顶到轮辋罩内壁导致装配间隙不均的问题，凹坑边缘做了R2的圆角过渡，避免应力集中导致低温下受冲击开裂。

　　安装边界方面，这款轮辋罩的外圈采用整圈的弹性卡扣结构，卡扣数量与辐条数量对应设置为7个，每个卡扣的卡接深度设计为6mm，适配轮辋边缘宽度为5-7mm的标准钢制车轮，安装时只需对准气门嘴位置（轮辋罩边缘预留了12mm宽的气门嘴避让缺口），均匀按压外圈卡扣即可完成固定，拆卸时用撬棒从缺口位置逐步撬开卡扣即可，不需要额外的专用工具，售后维护便利性较好。轮辋罩的整体厚度控制在2.5mm，材料选用改性PP加10%滑石粉填充，既保证常温下的结构韧性，行驶中遇到小碎石撞击不会碎裂，也能在-30℃到60℃的环境温度下保持尺寸稳定，不会出现高温变形松脱、低温脆裂的问题。

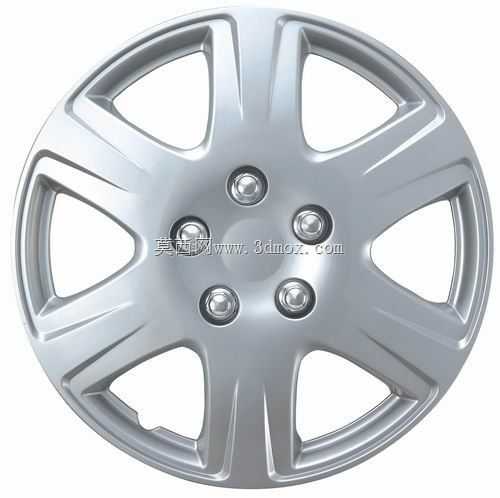

　　实际装车匹配时需要注意，轮辋罩安装后与轮胎侧面的间隙要控制在3mm以上，避免车辆满载转向、轮胎发生形变时摩擦轮辋罩边缘导致异响，同时中心区域的装饰盖位置要与车轮中心对正，偏差不能超过2mm，否则高速行驶时可能出现轮辋罩动平衡偏差，导致方向盘抖动的问题。这款轮辋罩的表面做了细咬花的银色仿金属处理，不需要额外喷漆就能达到铝合金轮毂的视觉效果，相比同尺寸铝合金轮毂成本降低60%以上，同时重量仅为同尺寸铝合金轮毂的1/8，不会明显增加车轮的簧下质量，对车辆油耗、悬挂响应的影响可以忽略。

　　在结构强度验证环节，这类轮辋罩需要通过120km/h行驶状态下的飞石冲击测试、-40℃低温落球冲击测试以及500小时耐老化测试，这款产品的辐条与外圈连接位置做了加厚的加强筋设计，筋位厚度3mm，从辐条根部一直延伸到外圈卡扣位置，能有效分散冲击载荷，避免连接位置断裂。另外辐条之间的镂空区域面积占比达到42%，既保证了刹车散热需求，也能减少行驶时的风阻，镂空边缘全部做了R1.5的圆角处理，没有尖锐棱角，避免车辆剐蹭行人时造成额外的割伤风险，符合机动车外饰件的安全规范要求。
