带防滑纹理的热带饮品包装瓶结构设计

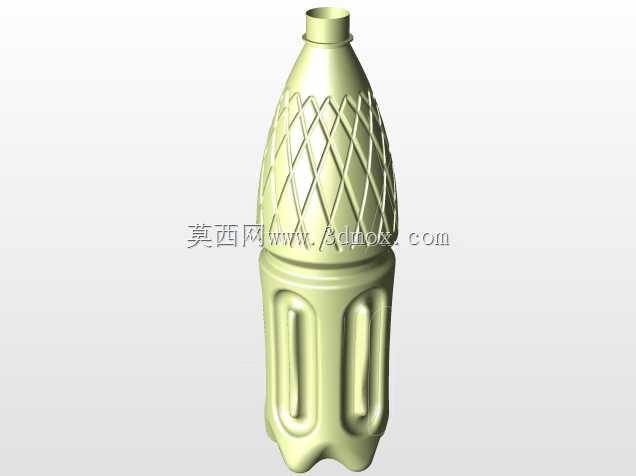

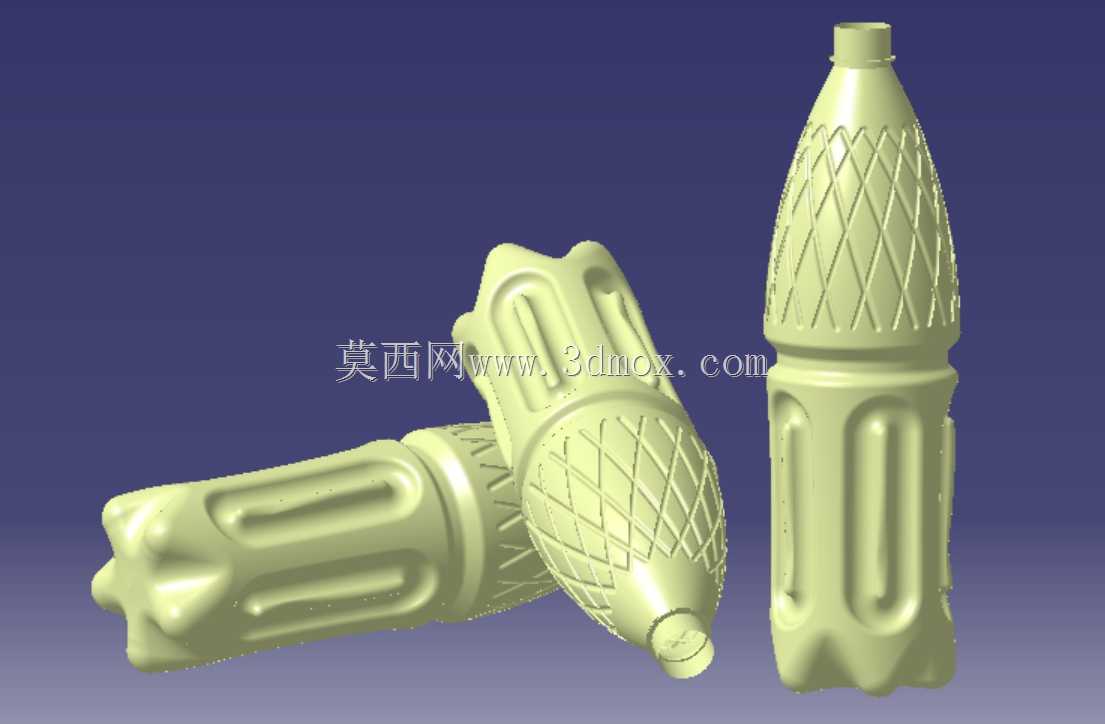

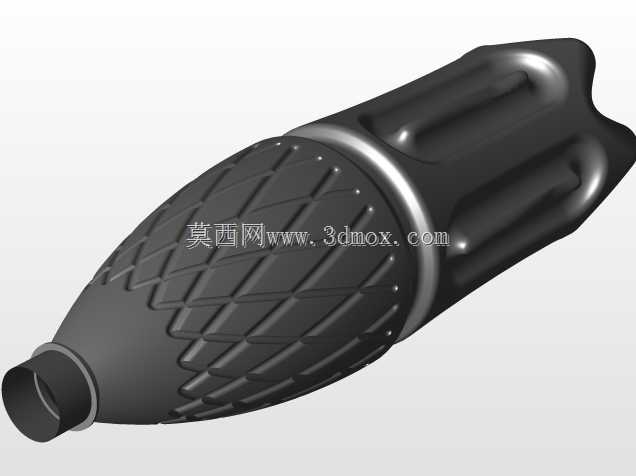

　　日常快消品的液态饮品包装环节，这类带防滑纹理的瓶体结构是终端灌装、仓储运输、消费者握持使用全链路都要兼顾的核心部件，不同于普通光滑瓶身的设计，该瓶体在中段和握持区域做了交叉菱形格纹加纵向凹槽的复合结构，首先要匹配高速灌装线的夹瓶输送需求——灌装线上的星轮夹具、导板在每分钟数百瓶的输送节奏下，光滑瓶身容易出现打滑偏移，导致灌装头对位不准、喷码错位、贴标偏移等不良，而菱形格纹的微凸起结构能增加瓶身和夹具橡胶垫之间的静摩擦系数，不需要额外加大夹具夹持力就能保证输送定位精度，避免夹力过大导致瓶身变形、内容物溢出的问题。

　　从消费者使用场景来看，冷藏后的饮品瓶身会凝结冷凝水，普通光滑瓶身沾水后握持摩擦力骤降，容易出现脱手滑落的情况，该瓶身的握持区刚好对应成年人单手握持的手掌覆盖范围，纵向凹槽能贴合手指的自然弯曲弧度，菱形格纹在湿滑状态下依然能提供足够的摩擦阻力，哪怕是手部出汗或者沾有少量水渍的情况下，也能稳定握持，不会出现打滑脱手的问题。瓶底的多瓣式内凹结构，是针对PET吹塑成型的工艺特性做的优化，吹塑过程中瓶底是料流末端，容易出现壁厚不均的问题，多瓣式的加强筋结构能在不增加瓶坯克重的前提下，提升瓶底的抗内压能力，适配含气饮品的灌装需求——含气饮品内部的二氧化碳会产生0.3-0.5MPa的内压，普通平底结构容易在运输颠簸、温度升高时出现瓶底鼓胀，导致瓶体放置不稳，而多瓣内凹结构能把内压产生的应力均匀分散到各个加强筋上，保证瓶底在满瓶堆叠、仓储堆码时的结构稳定性，六层堆码的情况下也不会出现瓶底塌陷的问题。

　　瓶口采用标准的PCO1881螺纹接口，能适配市面上绝大多数的通用瓶盖，不需要开模定制专用瓶盖，能大幅降低包材采购成本，瓶口的密封面精度控制在0.1mm以内，能保证旋盖后的密封性能，避免出现漏液、漏气的问题，保证饮品的保质期符合行业标准。瓶身的上部收窄结构，是为了适配贴标环节的套标需求，热收缩膜标签在经过收缩炉的时候，收窄段能给标签提供轴向定位，避免标签下滑偏移，保证标签的位置精度在±1mm以内，符合快消品包装的外观要求。

　　从安装边界和适配性来看，该瓶体的最大外径适配常规的38mm输送线导轨间距，不需要对现有灌装线的导轨、星轮、旋盖头、贴标机部件做大规模改造，就能直接上线生产，能降低饮品生产企业的产线改造成本。瓶身的高度设计适配常规的纸箱包装尺寸，每箱12瓶或者24瓶的排列方式下，瓶身之间的间隙控制在2-3mm，既不会因为间隙过大导致运输过程中瓶体互相碰撞磨损，也不会因为间隙过小导致装箱、卸箱时出现卡瓶的问题。

　　结构设计过程中，首先通过壁厚仿真分析优化了瓶坯的拉伸比，保证吹塑成型后瓶身各个区域的壁厚均匀性，防滑纹理区域的壁厚控制在0.3-0.35mm，既保证纹理的清晰度，又不会因为壁厚过薄导致结构强度不足，纵向凹槽区域的壁厚略厚于周边区域，作为瓶身的纵向加强筋，提升满瓶状态下的瓶身抗弯折能力，避免运输过程中堆码压力导致瓶身弯折变形。另外，瓶身的纹理设计也兼顾了外观辨识度，不同于普通光瓶的单调外观，菱形格纹加纵向凹槽的组合能形成独特的光影效果，在终端货架上能快速吸引消费者的注意力，同时纹理结构也能遮挡部分内容物的轻微色差，提升产品的外观一致性。

　　在跌落测试的仿真验证中，该瓶体从1.2米高度自由跌落至水泥地面时，防滑纹理的凸起结构能先接触地面，吸收部分冲击能量，降低瓶身破裂的概率，尤其是瓶肩和瓶底的过渡区域，通过圆弧过渡加局部加厚的设计，避免应力集中导致的跌落开裂问题，满足运输环节的抗冲击要求。
