螺旋伸缩式通讯连接电话线结构设计

　　日常办公与通讯场景中，这类螺旋结构的电话线是固定座机、话务终端设备的核心连接部件，承担着手持听筒与主机端的语音信号传输、供电通路连接的核心作用，区别于普通平直线缆，螺旋卷曲的结构形态能在有限的收纳空间内提供足够的伸缩余量，适配使用者在工位范围内小幅度移动接听的需求，避免拉扯导致的接口松脱、线芯断裂问题。从实际使用场景来看，这类电话线普遍应用在办公桌面固定电话、呼叫中心话务耳机、工业现场通讯对讲终端等场景，安装时两端分别对接主机端的RJ11通讯接口与听筒端的对应接口，不需要额外的固定结构，依靠线材自身的螺旋回缩特性就能自然垂落在桌面侧方，不会因为线材过长出现缠绕、拖拽桌面物品的问题。设计这类螺旋线缆结构时，

　　首先要考虑的是卷曲段的螺距与圈数匹配，常规工位使用场景下，线缆自然垂落状态的长度通常控制在300mm到400mm之间，完全拉伸后的总长度能达到1.8m到2m，足够覆盖使用者从坐姿到站姿接听、侧身拿取桌面文件的活动范围，同时回缩后不会出现多余线材堆叠的情况。线体的截面尺寸通常控制在3mm到4mm之间，内部包含多股铜质线芯，外层包覆柔性绝缘防护层，螺旋成型时要保证每一圈的弯曲半径一致，避免局部应力集中导致的线材疲劳断裂，经过反复拉伸测试后，螺旋段的回缩率要保持在90%以上，不会因为长期拉伸出现无法复位的塑性变形。结构设计上，两端的平直段长度需要匹配接口安装的空间需求，通常预留50mm到80mm的平直段，方便线缆插入接口后做弯折缓冲，

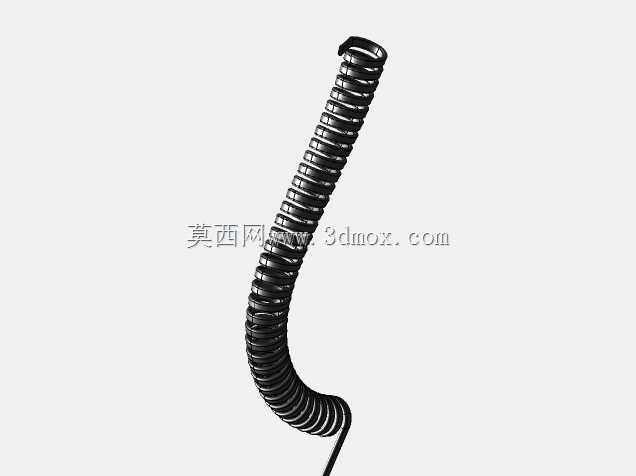

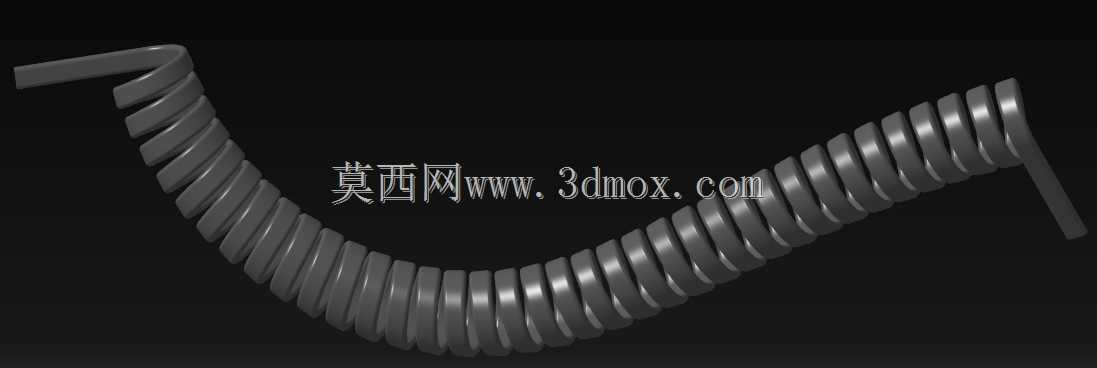

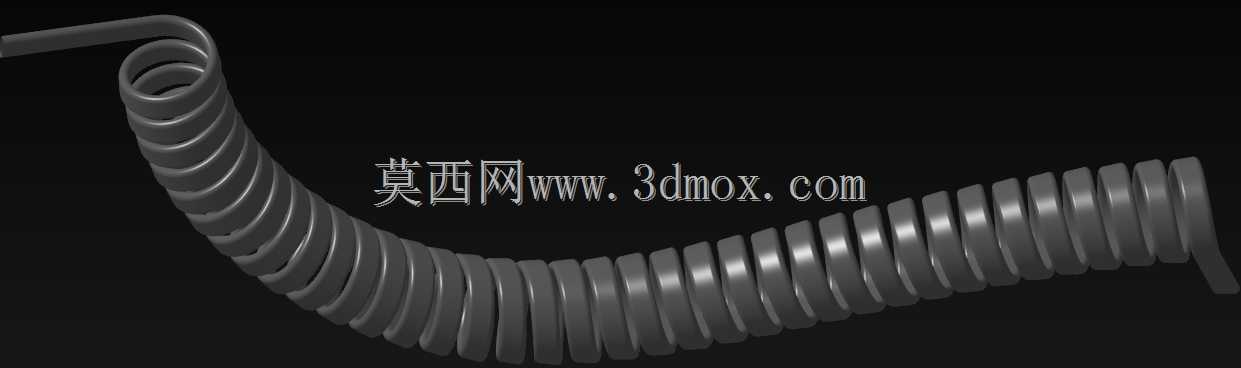

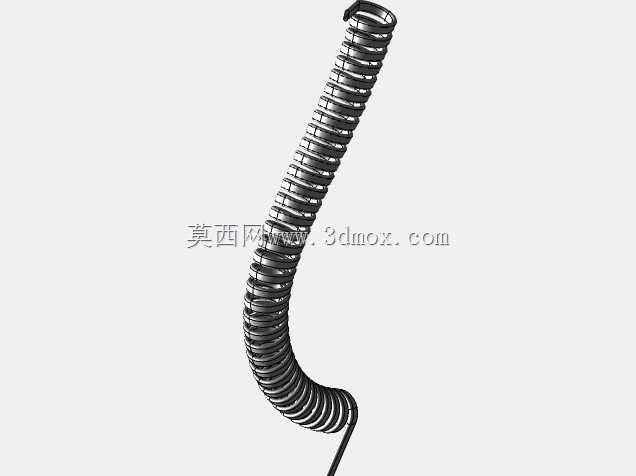

　　避免螺旋段直接与接口硬接触导致的根部断裂，螺旋过渡段的曲率要做平滑处理，不能出现直角弯折的结构，减少长期弯折带来的线芯损耗。从实际装配的角度考虑，这类电话线的安装边界没有严格的空间限制，只需要在主机与听筒的安装位置之间预留出自然垂落的空间即可，不需要额外的走线槽或者固定卡扣，依靠自身的螺旋弹性就能维持规整的走线形态，日常维护时只需要检查两端接口的氧化情况、螺旋段是否有外皮破损，不需要复杂的保养流程。在做三维结构建模时，需要重点还原螺旋段的均匀螺距特征，以及两端平直段与螺旋段的平滑过渡曲面，保证模型的曲面连续性，避免出现棱角、断面等不符合实际加工工艺的结构，同时要考虑线材的柔性特征，在装配模拟中可以还原拉伸状态下的形态变化，

　　验证拉伸极限长度下的线体应力分布，确保结构设计符合实际使用的疲劳寿命要求。这类螺旋电话线的结构设计看似简单，实则需要平衡伸缩余量、回缩性能、线芯防护、使用便捷性多个维度的需求，螺距过大则会导致回缩力不足，拉伸后容易出现线材下垂缠绕的问题，螺距过小则会导致拉伸阻力过大，使用者拉扯接听时手感生涩，甚至会带倒桌面的主机设备；圈数过多会导致自然状态下的堆叠高度过大，占用过多桌面空间，圈数过少则无法提供足够的拉伸长度，限制使用者的活动范围。外层防护材料的特性也会直接影响使用体验，选用的柔性包覆材料需要具备耐弯折、抗老化、耐油污的特性，适配办公场景下可能接触到的汗液、办公文具污渍等环境，长期使用后不会出现外皮开裂、硬化变脆的问题。在结构验证阶段，通常会模拟上万次的反复拉伸循环，测试螺旋段的回缩性能变化，以及内部线芯的通断情况，确保在全生命周期内不会出现信号中断、接触不良的问题。两端的接口位置需要做应力释放设计，通常会在接口尾部增加一段加厚的防护胶套，分散弯折时的应力，避免线材在接口根部出现断裂，这也是这类易损耗线材最常见的失效位置，设计时需要重点强化该位置的抗弯折性能。
