带NC加工路径的卡迪亚凸轮结构

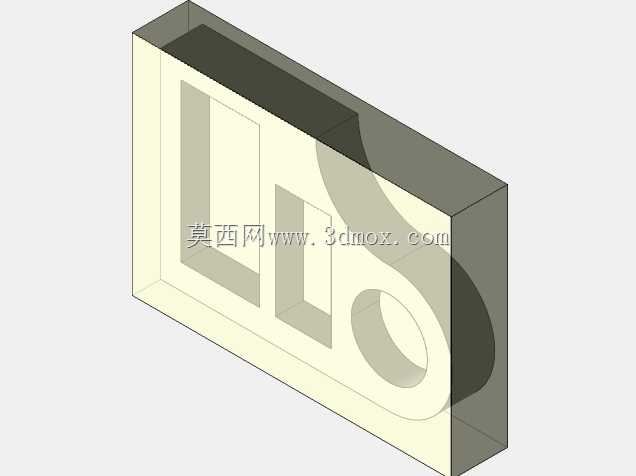

　　在自动化装配、轻工包装以及非标专机的间歇送进工位里，这类带组合型腔的凸轮构件往往承担着把主轴连续回转运动转化为从动件规律往复动作的核心作用，和常规盘形凸轮不同，该结构把凸轮轮廓与安装基座做了一体化设计，省去了额外的凸轮座安装配合环节，能有效压缩传动单元的整体装配空间。从实际加工落地的角度看，该结构的设计全程围绕五轴铣削的工艺可行性展开，外侧的矩形安装基准边做了0.2mm的工艺倒角预留，既可以避免装夹时的边缘崩缺，也能在后续装配入设备机架时提供稳定的定位靠面，安装边界的长宽尺寸控制在常规小型加工工位的容许范围内，不需要额外拓展机架的安装台面，适配多数现有间歇传动工位的改造需求。结构上的两处矩形沉腔并非减重设计，

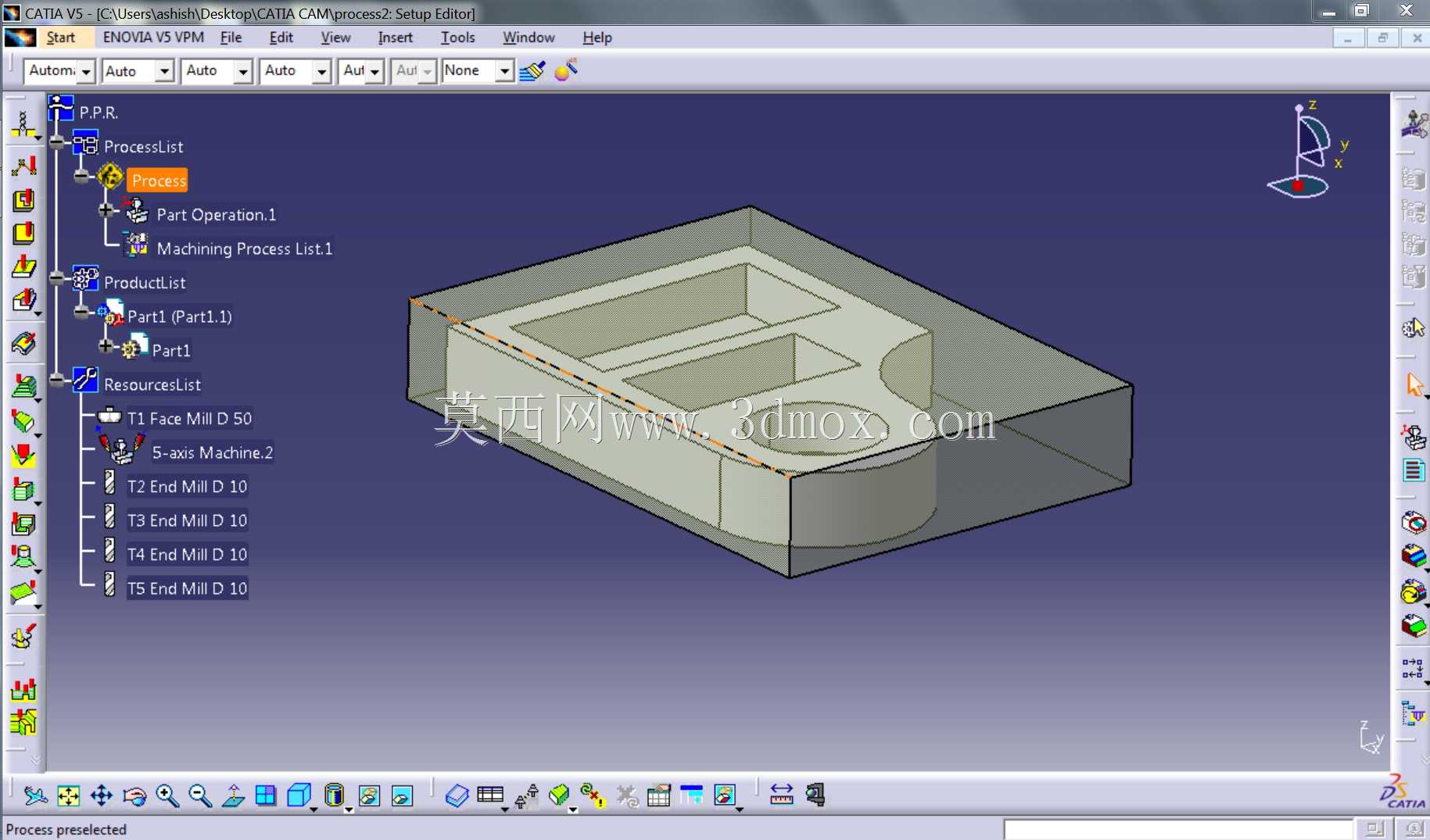

　　而是预留的从动件滚轮行程避让空间，当凸轮随主轴回转时，弧形轮廓段推动从动摆杆完成预设的升程动作，两处沉腔刚好容纳摆杆端部滚轮在回程阶段的运动轨迹，避免运动过程中出现结构干涉，同时沉腔的侧壁可以作为辅助润滑脂的存储槽，在长期连续运转时减少滚轮与轮廓面的干摩擦损耗。设计阶段特意把凸轮工作轮廓的过渡圆角做了等R处理，所有曲面衔接处没有曲率突变，一方面能降低数控加工时的刀具进给冲击，延长端铣刀的使用寿命，另一方面也能让从动件的运动过程更平顺，减少工位动作切换时的刚性冲击，对于每分钟30-60次循环的中低速间歇工位来说，这种平顺的轮廓设计能把工位运行的振动幅度控制在合理区间，避免影响工位上的工件定位精度。从CAM加工路径的匹配度来看，

　　该结构的粗加工路径采用分层环绕铣削，顺着轮廓的走向规划刀路，能减少不必要的刀具空行程，半精加工和精加工阶段针对弧形凸轮面采用螺旋下刀的走刀方式，避免垂直下刀在工件表面留下接刀痕，最终加工完成的轮廓面不需要额外的钳工修磨就能满足从动件滚轮的配合精度要求。安装基准面的平面度公差预留了0.02mm的精度区间，和机架安装面贴合后不需要额外加调整垫片就能保证凸轮主轴的回转同轴度，结构侧边的圆弧过渡段和矩形基座的衔接处做了应力释放的圆角处理，在长期承受从动件周期性冲击载荷的工况下，不会出现应力集中导致的根部开裂问题。这类一体化凸轮结构相比分体式的凸轮加安装座的组合，装配时的累计公差能降低40%左右，不需要反复调整凸轮的安装相位，

　　只要把基座靠紧定位面锁紧固定螺栓就能完成装配，大幅减少了设备现场安装调试的时间成本，同时一体化的结构也消除了分体装配时凸轮与基座之间的配合间隙，在高速往复动作时不会出现连接松动导致的相位偏移，能长期保持工位动作的重复定位精度。
