多格阵列式家用制冰冰格结构设计

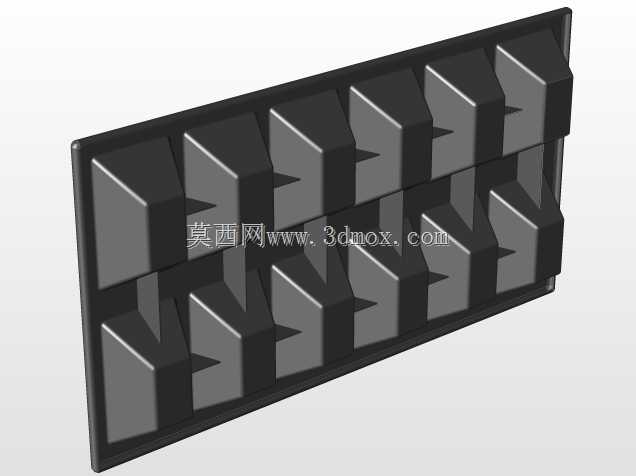

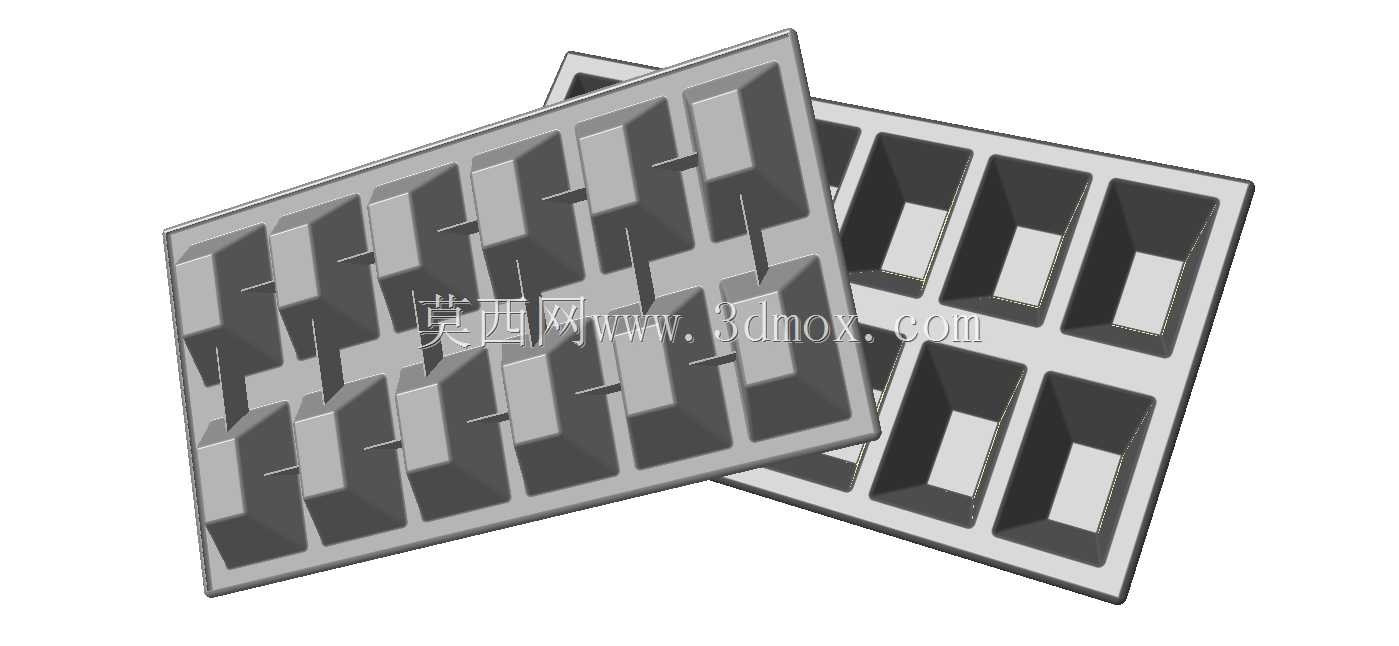

　　日常餐饮场景里的冰块制备需求，覆盖了家庭冷饮调制、小型饮品店临时补冰、户外便携冷藏等多个细分场景，这款多格冰格的结构设计，完全围绕冷冻脱模、堆叠收纳、批量制冰的实际使用痛点展开。从结构逻辑来看，整体采用平板式阵列布局，单盘设置多组独立成型腔，每个型腔采用上宽下窄的微锥度设计，锥度控制在1.5°到2°之间，这个角度既不会因为锥度过大导致单块冰块成型体积缩水，也能保证冷冻完成后，轻微扭动盘体就能让冰块与型腔壁完全脱离，不需要额外冲水或者用力敲击，避免传统直壁冰格脱模时冰块碎裂、卡滞的问题。型腔之间的连接筋采用等壁厚设计，整体壁厚均匀控制在2mm，既保证了盘体整体的结构强度，扭动脱模时不会因为筋位过薄出现开裂，

　　也能在冷冻过程中让冷量快速传导到每个型腔的水体内部，缩短整体冻结周期，相比厚壁冰格能减少约15%的冷冻等待时间。冰格的边缘设置了一圈凸起的围边，围边高度3mm，一方面是在多层堆叠放置的时候，上层冰格的底部可以刚好卡入下层围边的定位槽内，冰箱冷冻层内堆叠存放时不会出现滑移倾洒，不会因为冰箱开关门的震动导致盘内未冻结的水洒出污染冷冻室；另一方面围边也作为手持施力的位置，脱模时双手握持两侧围边反向扭动，力可以均匀传递到每个型腔的侧壁，不需要接触冰面就能完成脱模，避免手部温度导致冰块表面提前融化。从安装和适配边界来看，单盘的整体外形尺寸适配常规家用冰箱冷冻层的抽屉格间距，整体长宽控制在220mm*180mm范围内，

　　堆叠3层的总高度不超过80mm，不会占用过多冷冻存储空间，同时单盘一次成型的冰块数量，刚好满足普通家庭3-5人单次冷饮制备的需求量，不需要频繁多次加水冷冻。每个独立型腔的容积控制在15ml左右，成型的冰块尺寸适配常规口径的水杯、保温杯，不会出现冰块过大卡入杯口无法放入的问题，也不会因为冰块过小融化过快导致饮品快速稀释影响口感。冰格的表面做了微磨砂的纹理处理，一方面是减少注塑生产时的表面缩痕，让成品外观更均匀，另一方面磨砂表面可以降低冰块与型腔壁的接触面积，进一步提升脱模的顺畅度，同时日常清洗时不容易残留水渍，不会因为长期使用在表面形成难以清理的水垢层。在结构强度校核层面，冰格采用食品级耐低温PP材质的适配设计，

　　结构上在型腔底部设置了微型的加强凸点，不会影响冰块的成型外观，同时能避免低温环境下材料变脆，受到外力挤压时出现型腔开裂的问题，反复冻融循环使用也不会出现结构变形。另外相邻型腔之间的流道设计，在加水时可以让水在各个型腔之间自动平衡液位，不需要逐个型腔加水，单次从盘体一角注水就能让所有型腔的水位保持一致，不会出现部分型腔水满溢出、部分型腔水量不足的情况，日常使用的操作便捷性更高。考虑到冷冻过程中水体结冰会有9%左右的体积膨胀，每个型腔的顶部预留了1mm的膨胀余量，注水时只要不超过余量线，结冰膨胀后不会溢出到型腔之间的缝隙里，不会出现冷冻后多个冰块粘连成整板难以拆分的问题。
