往复式压缩机带尺寸十字头结构设计

　　在往复活塞式动力设备的传动链路里，十字头是衔接曲柄连杆机构与活塞组件的核心中间部件，主要承担将连杆的摆动运动转化为活塞直线往复运动的功能，同时把曲轴传递的动力平稳传导至活塞端，避免活塞承受侧向力导致的偏磨、密封失效问题，这类部件广泛应用于往复式压缩机、柱塞泵、中小型蒸汽往复泵等需要直线往复做功的通用机械设备中，是决定设备运行稳定性与易损件寿命的关键结构件。

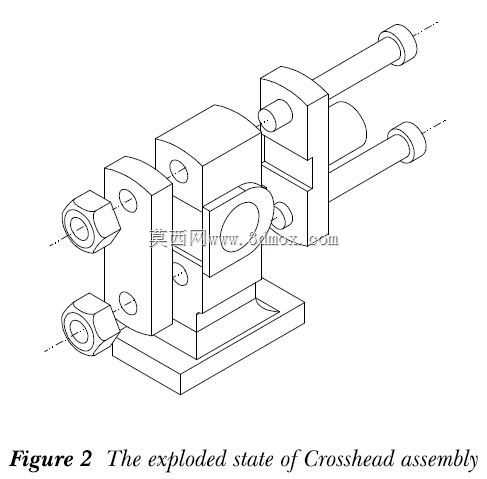

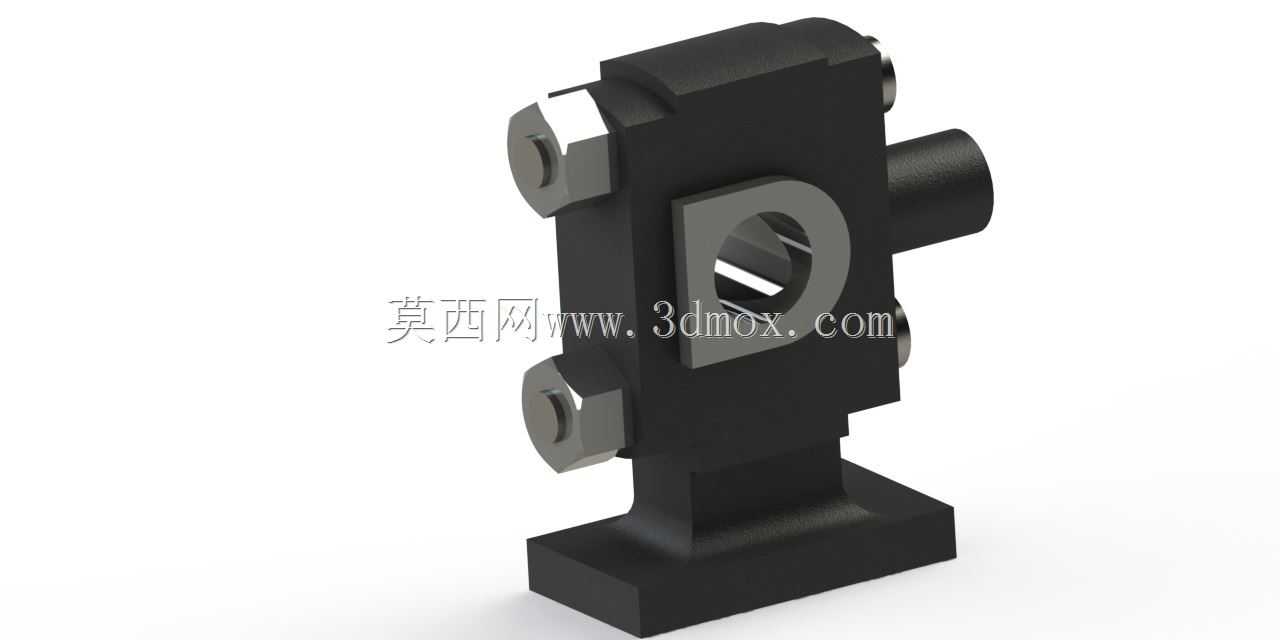

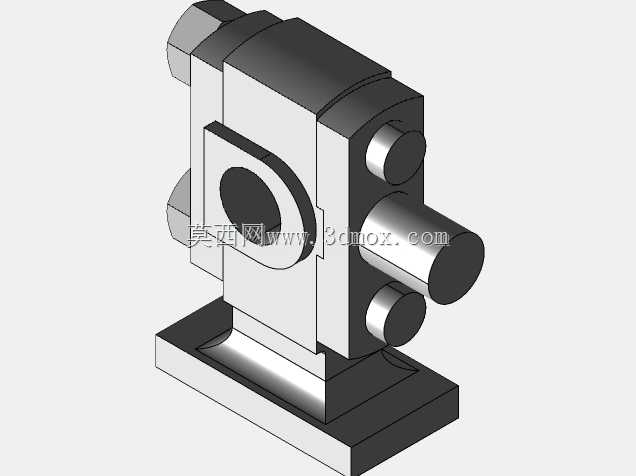

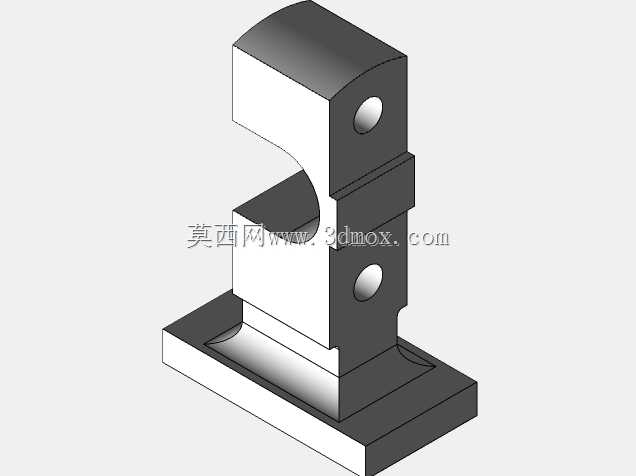

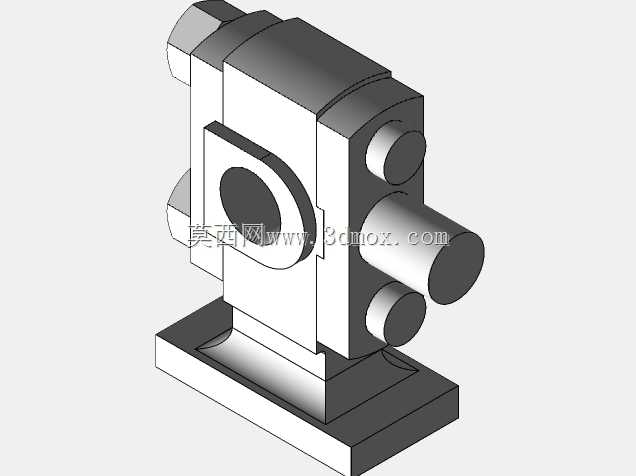

　　从结构设计逻辑来看，这款十字头采用整体式铸钢基体搭配两侧可拆滑履的结构形式，中间开设的D型销孔用于安装十字头销，实现与连杆小头的铰接配合，销孔周边做了加厚凸台处理，能够分散交变载荷作用下的应力集中，避免长期往复运行出现销孔开裂、变形的问题。基体两侧的安装面通过螺栓紧固滑履，滑履的摩擦面与机身滑道的接触面经过精度匹配设计，间隙控制在设备运行要求的合理区间内，既可以保证十字头沿滑道做精准直线运动，又能预留热膨胀余量，避免运行温升后出现卡滞、拉缸故障。十字头下端的方形安装底座用于连接活塞杆，端面设置的定位止口能够保证活塞杆与十字头的同轴度，减少活塞杆运行过程中的径向跳动，降低填料密封的磨损速率。

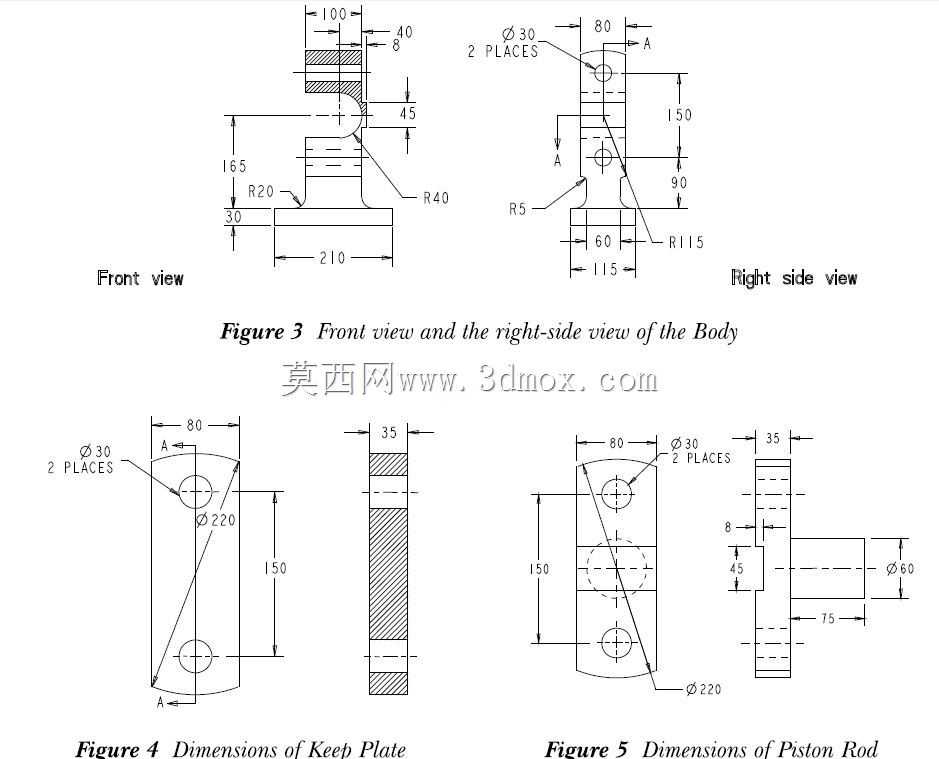

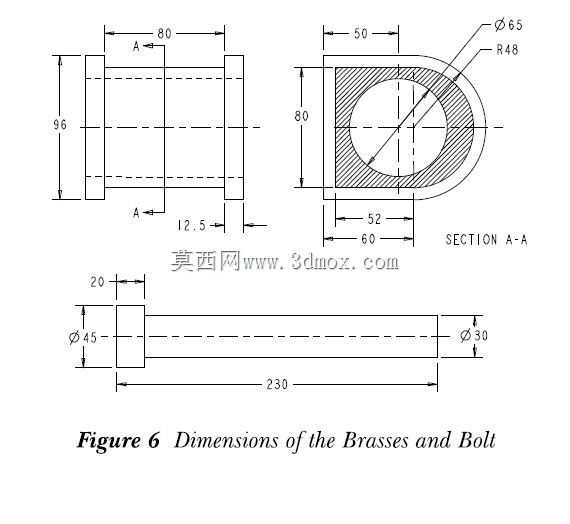

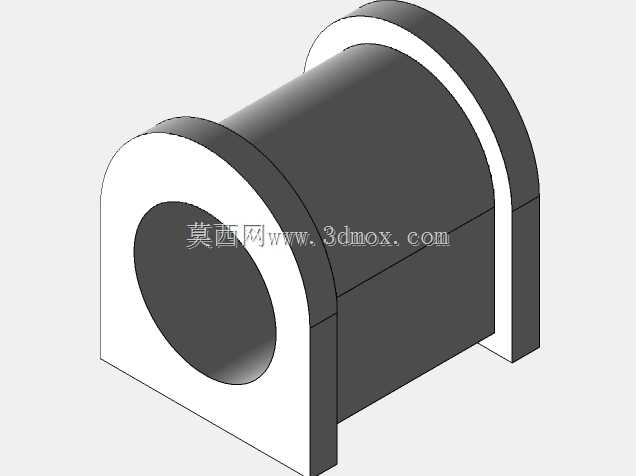

　　从安装边界与尺寸配合角度考量，这款十字头的整体外形尺寸适配中小型往复设备的机身滑道内径，两侧滑履的跨距经过受力计算，能够平衡连杆摆动带来的侧向倾覆力矩，避免运行过程中出现十字头翘头、偏磨滑道的问题。十字头销的直径与连杆小头衬套的内径匹配，销孔内设计有润滑油道接口，运行过程中压力润滑油可以通过油道进入销与衬套的配合面，形成稳定油膜降低摩擦损耗。滑履的摩擦面设计有油槽结构，能够将润滑油均匀分布在整个滑动接触面上，保证全行程范围内的润滑效果，减少滑动摩擦带来的功率损耗与部件磨损。

　　在实际工况应用中，十字头长期承受交变的冲击载荷，因此基体材质选用综合力学性能优异的中碳铸钢，经过调质处理后具备足够的强度与韧性，能够承受设备启动、变工况运行时的瞬时冲击载荷；滑履部分采用减磨性能更好的合金材质，即使在润滑短暂失效的极端工况下，也不会快速拉伤滑道基体，降低设备故障后的维修成本。设计过程中对十字头的整体重量做了优化控制，在保证结构强度满足载荷要求的前提下，尽可能降低运动部件的往复惯性力，减少曲轴、连杆部件的动载荷，提升整机运行的平稳性，降低设备运行时的振动与噪声水平。

　　从装配流程的角度来看，这款十字头的结构设计充分考虑了现场装配与后期维护的便利性，十字头销与销孔采用过渡配合，装配时可以通过专用工装压装，不需要复杂的现场加工工序；两侧滑履通过标准六角螺栓紧固，后期维护时可以单独更换磨损的滑履，不需要整体更换十字头基体，大幅降低设备全生命周期的维护成本。活塞杆连接端的锁紧结构采用可靠的防松设计，能够避免长期交变载荷下连接松动，防止活塞杆窜动引发的活塞撞缸、密封损坏等严重故障。在结构细节处理上，所有棱边都做了圆角过渡处理，既减少了应力集中点，又避免装配过程中锐边划伤密封件、安装人员的问题，油道接口处设计有密封槽，安装密封件后可以防止润滑油泄漏，保证润滑系统的压力稳定。
