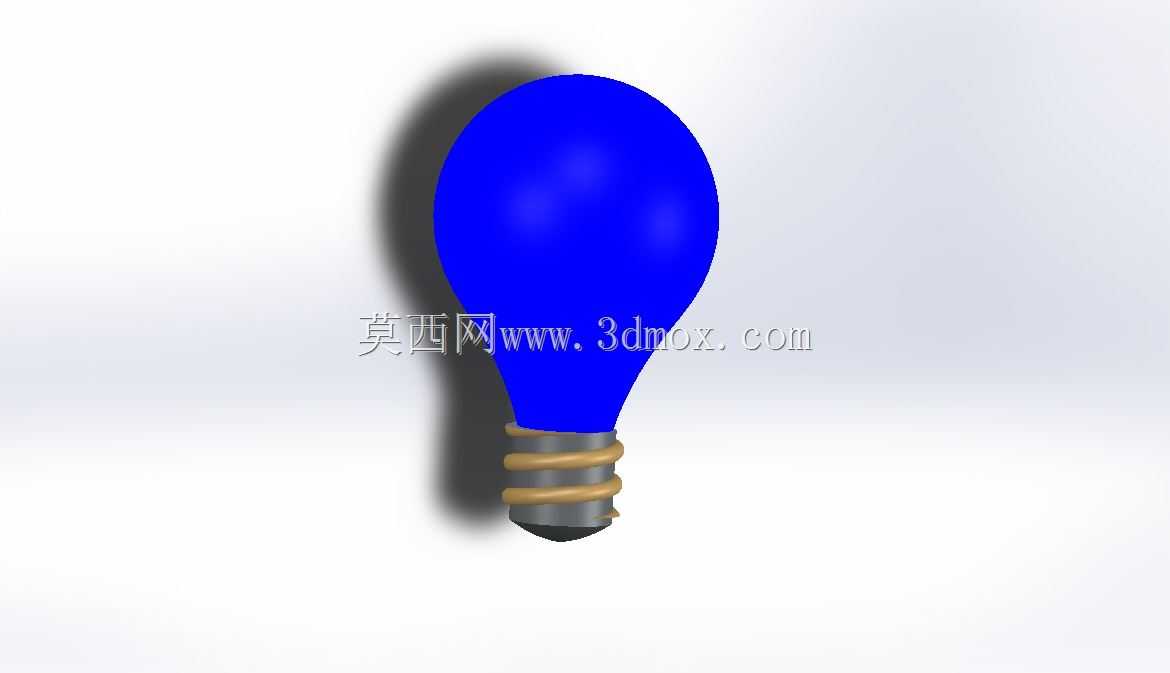

蓝色螺口电灯泡外观结构三维设计

　　日常照明场景中，螺口电灯泡是应用覆盖范围极广的终端发光部件，从民用住宅的室内顶灯、壁灯，到工业厂房的局部作业照明、设备状态指示灯位，再到商用空间的装饰照明点位，这类螺口灯泡的适配性极强，能匹配绝大多数标准E型螺口灯座，不需要额外定制转接结构就能完成快速装换。做这个灯泡的三维结构设计时，最先要敲定的是玻壳与灯头的衔接边界，玻壳采用饱满的梨形曲面，曲面过渡全程做G2连续处理，避免渲染或者后续开模时出现曲面棱线断层，玻壳的最大外径控制在60mm区间，整体高度从玻壳顶端到灯头底部触点控制在105mm，这个尺寸刚好适配市面上多数家用、工业用灯罩的内部容纳空间，不会出现装进去后卡滞或者突出灯罩过多的问题。灯头部分采用金属螺牙结构，螺牙的牙距、

　　牙高严格对照通用螺口灯座的配合公差做设计，每一圈螺牙的收尾处都做了0.2mm的圆角过渡，避免安装旋拧时刮蹭灯座内部的导电铜片，灯头与玻壳衔接的位置做了一圈限位台阶，台阶的直径比螺牙最大外径大1.2mm，旋拧安装时这个台阶会贴紧灯座的端面，起到限位密封的作用，防止灰尘、潮气从衔接缝隙进入灯座内部。设计过程中特意把玻壳的壁厚做了均匀化处理，整个玻壳的壁厚控制在0.8mm，不管是做玻璃吹制还是后续做PC材质的仿灯泡外壳，这个壁厚都能保证成型时的料流均匀，不会出现局部壁厚差过大导致的成型应力集中，也能避免透光时出现明暗不均的光斑。灯头内部的绝缘部分做了内嵌式结构，底部的中心触点突出灯头端面0.5mm，

　　侧面的导电螺牙和中心触点之间的绝缘距离留足3mm，满足低压照明回路的绝缘安全要求，不会出现通电时的爬电风险。从实际装配的角度考虑，这个模型的玻壳和灯头部分做了独立的分体结构，后续如果要做内部发光组件的装配模拟，可以直接拆分两个部件，把灯丝、引线、填充气体的模拟结构装配进去，不需要重新做曲面分割。很多做照明设备结构设计的工程师在做灯具整体装配时，经常需要调用标准灯泡模型做干涉检查，这个模型的安装边界完全按照通用螺口灯泡的实际尺寸做还原，导入灯具装配体后，可以直接模拟灯泡旋入灯座的全过程，检查灯罩内部和玻壳之间的安全间隙，确认灯座的固定位置是否能让灯泡完全装入，不会出现设计完成后实际灯泡装不进去的问题。

　　另外这个模型的曲面质量足够支撑后续的渲染出图，不管是做产品宣传的效果图，还是做照明方案的场景演示，玻壳部分的半透明材质、灯头的金属磨砂材质都能直接赋予，不需要重新修补曲面破面。做这类通用照明部件的三维模型，最核心的不是做夸张的外观变形，而是严格贴合实际应用的安装尺寸，保证模型能直接用到实际的结构设计校验中，很多新手建模时容易忽略螺牙的配合公差，把螺牙的尺寸做的偏大或者偏小，导致装配模拟时出现干涉或者间隙过大的问题，这个模型在螺牙绘制阶段就对照通用五金配件的公差标准做了偏移，螺牙的中径尺寸留了0.1mm的装配间隙，刚好满足实际旋拧的配合要求，不会出现过紧或者过松的情况。玻壳部分的曲面做了曲率检查，整个曲面的曲率变化均匀，没有出现曲率突变的区域，后续如果要做结构力学仿真，比如模拟灯泡受热后的应力分布，这个曲面质量也能满足网格划分的要求，不会因为曲面质量差导致网格划分失败。灯头尾部的触点做了圆弧处理，和灯座内部的导电弹片接触时是面接触，不是点接触，能保证通电时的接触稳定性，减少接触电阻过大导致的发热问题。
