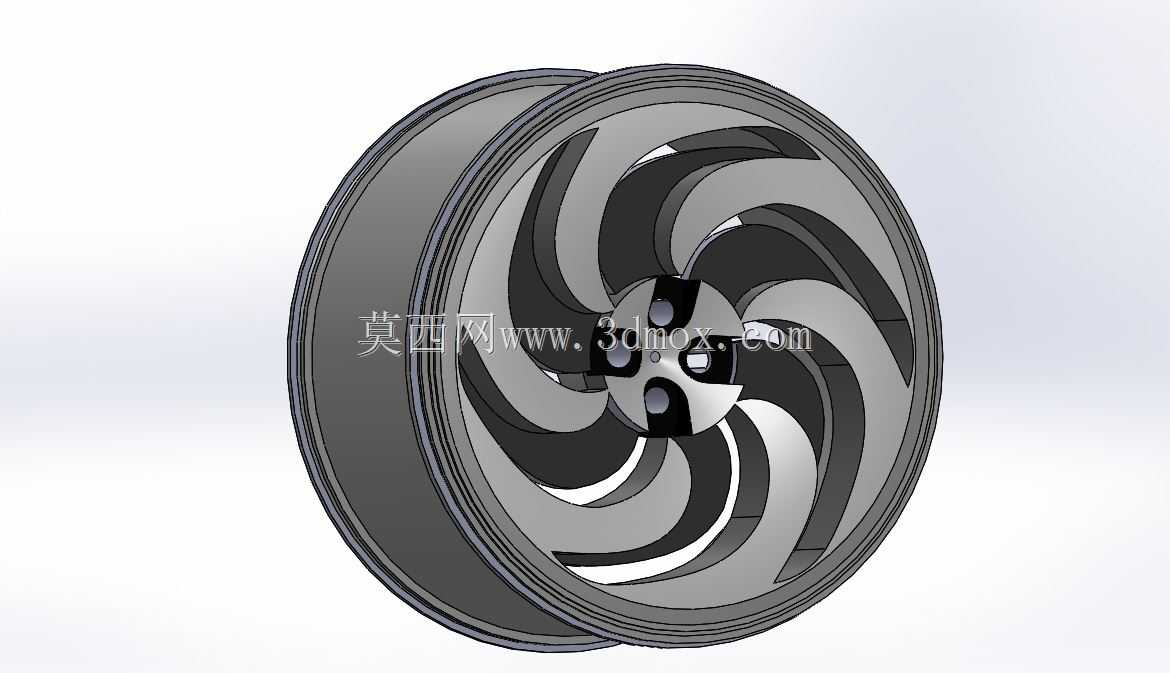

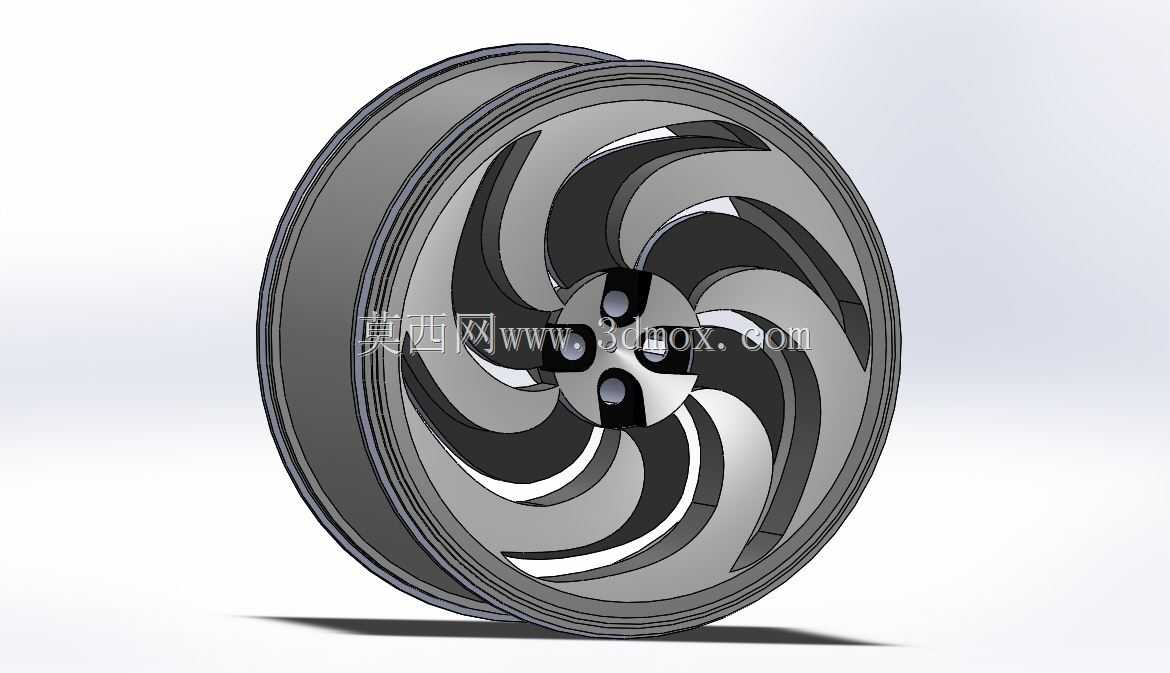

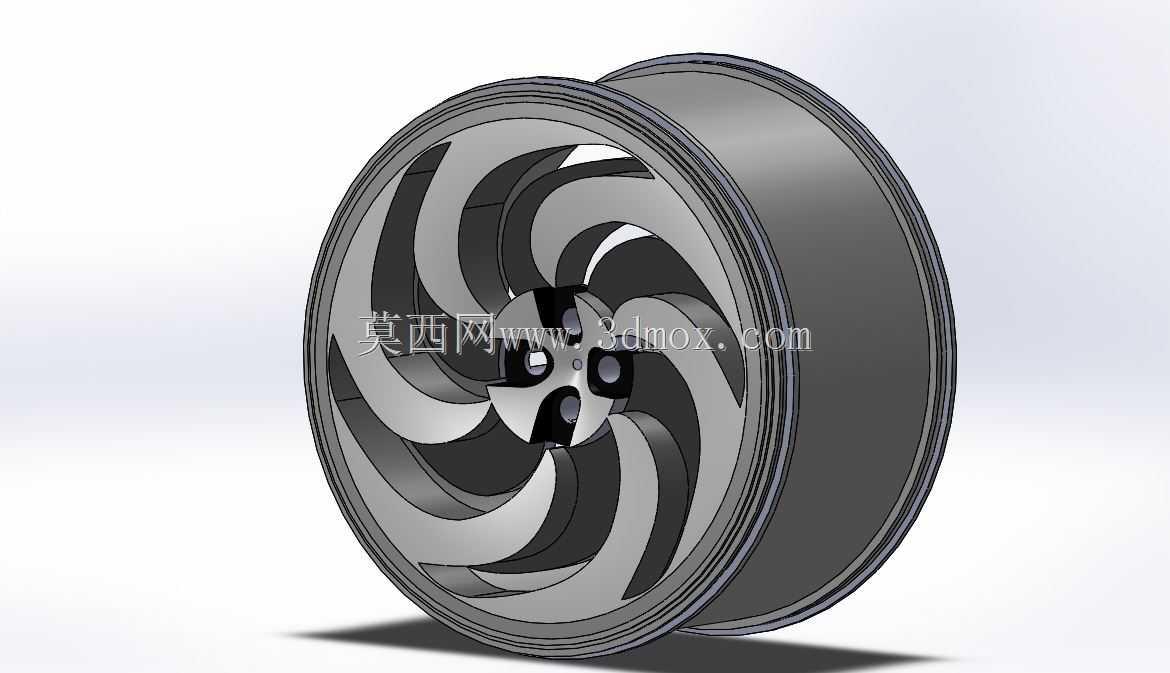

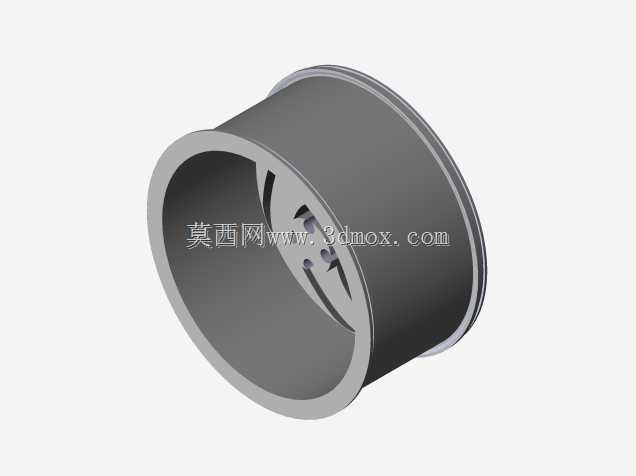

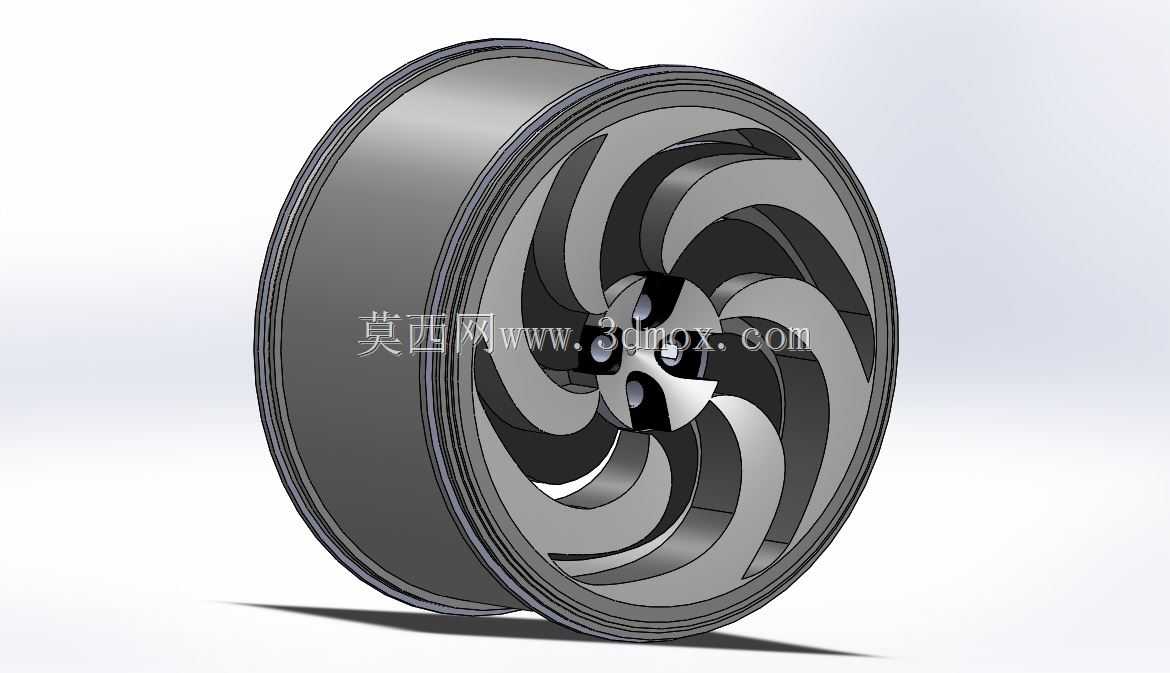

乘用车螺旋辐条式铝合金轮毂结构设计

　　这款螺旋辐条轮毂的结构设计，核心围绕乘用车日常行驶的多场景工况展开，在轮辋与轮辐的衔接区域做了连续过渡的圆弧处理，避免应力集中带来的结构失效风险。日常铺装路面行驶时，轮辐承担整车簧下质量的载荷传递，螺旋走向的辐条并非单纯追求视觉效果，每根辐条的截面厚度从靠近轮心的安装盘位置向外缘轮辋方向逐步递减，在保证径向承载能力的同时，能分散制动过程中产生的周向剪切力，尤其是连续弯道行驶时，侧向载荷会顺着螺旋辐条的曲面均匀传导至整个轮辋周圈，不会出现局部应力过载的情况。

　　从安装边界来看，中心定位孔采用乘用车常用的台阶式定位结构，与车轴轴头的配合公差控制在过渡配合区间，保证安装同轴度，避免高速行驶时的轮端抖动；周围的螺栓孔分布圆直径匹配主流紧凑型乘用车的孔距参数，孔位周边做了局部加厚处理，螺栓拧紧时的压应力不会传导至辐条根部，减少长期使用后的螺栓孔变形风险。轮辋部分的胎圈座尺寸严格遵循乘用车轮胎的装配标准，凸缘高度兼顾轮胎拆装便利性与行驶中轮胎防脱能力，即使在低胎压状态下进行大角度转向，胎圈也不会从轮辋上滑脱。

　　设计过程中优先考虑了簧下质量控制，辐条的螺旋曲面在建模时通过曲率连续的曲面放样生成，没有多余的实体冗余，在辐条背面预留了平衡块粘贴的平整区域，满足后期轮胎动平衡的操作需求。轮辋的通风道顺着螺旋辐条的走向形成自然的导风通道，车辆行驶时气流顺着辐条间隙流向制动盘位置，能带走制动过程中产生的部分热量，降低长距离制动时的热衰退概率，这一导风结构没有额外增加导流部件，完全依托辐条本身的造型实现，不会额外增加轮端重量。

　　从实际使用场景出发，这款轮毂适配17寸规格的民用乘用车轮胎，可覆盖紧凑型家用轿车、小型SUV的换装需求，轮辐的曲面弧度经过反复调整，在保证结构强度的前提下，辐条之间的间隙足够容纳常规浮动式刹车卡钳，不会出现卡钳与轮辐干涉的问题。轮心的装饰盖安装位采用卡扣式结构，拆卸方便，同时能遮挡中心螺栓区域，减少泥水、灰尘对螺栓连接部位的侵蚀，降低后期维护时螺栓锈蚀的概率。

　　在结构校核层面，辐条与轮辋的连接位置做了加厚的翻边处理，对应日常行驶中遇到路面冲击时的受力集中区域，即使通过减速带或者路面坑洼时，瞬时冲击载荷也能通过翻边结构分散到整个轮辋环向，不会出现辐条根部断裂的问题。轮辋的气门嘴孔位设置在两根辐条之间的平缓区域，安装气门嘴时不会与辐条结构产生干涉，同时充气操作的空间充足，日常胎压维护时无需额外调整角度即可完成充气操作。

　　整个轮毂的实体建模过程中，所有曲面都做了曲率连续检查，没有尖锐棱角，一方面是减少生产铸造时的应力集中点，降低铸件出现缩孔、裂纹的概率，另一方面也能减少行驶过程中的风阻，气流顺着螺旋曲面流动时不会产生明显的紊流，一定程度上能降低高速行驶的风噪。轮辐的厚度变化经过多轮迭代，在满足弯曲疲劳、径向疲劳试验标准的前提下，尽可能削减非受力区域的材料厚度，平衡结构强度与轻量化需求，避免簧下质量过大影响悬架的响应速度。
