手动台式管钳夹持工装结构设计

　　在管道预制、五金维修、小型管件加工的作业场景里，这类台式手动管钳是工位上极为常用的夹持类工装，和普通手持式管钳不同，它采用台式固定安装的结构，能提供远高于手持操作的夹持稳定性，作业时无需操作人员持续施加握力来维持夹紧状态，可大幅降低长时间管件加工作业的劳动强度。从实际作业用途来看，它主要用于装夹固定圆形金属管材、棒料，为套丝、切割、坡口加工、管件焊接对位等工序提供稳定的装夹基准，避免加工过程中工件出现转动、位移，保障加工尺寸精度与作业安全。

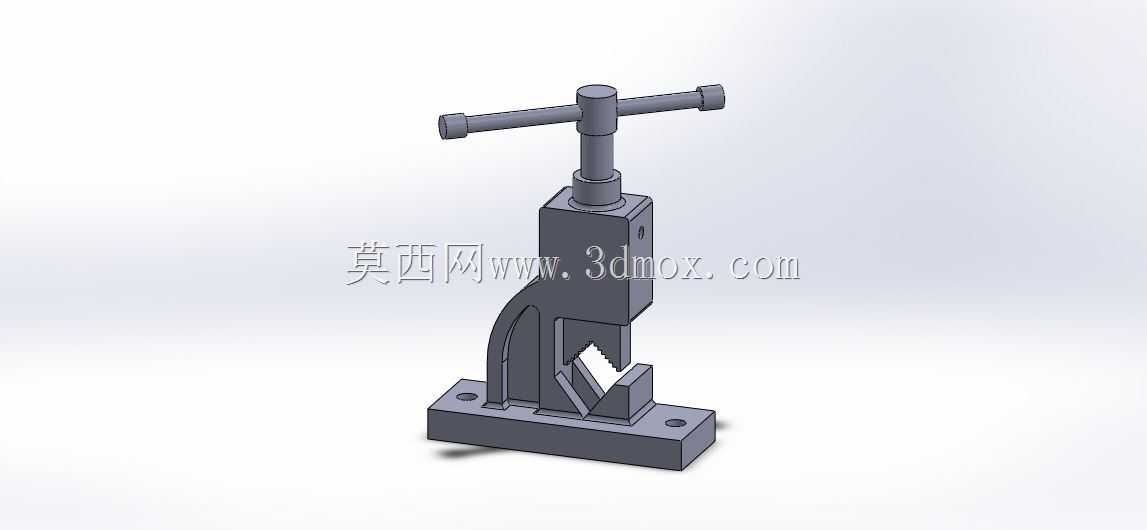

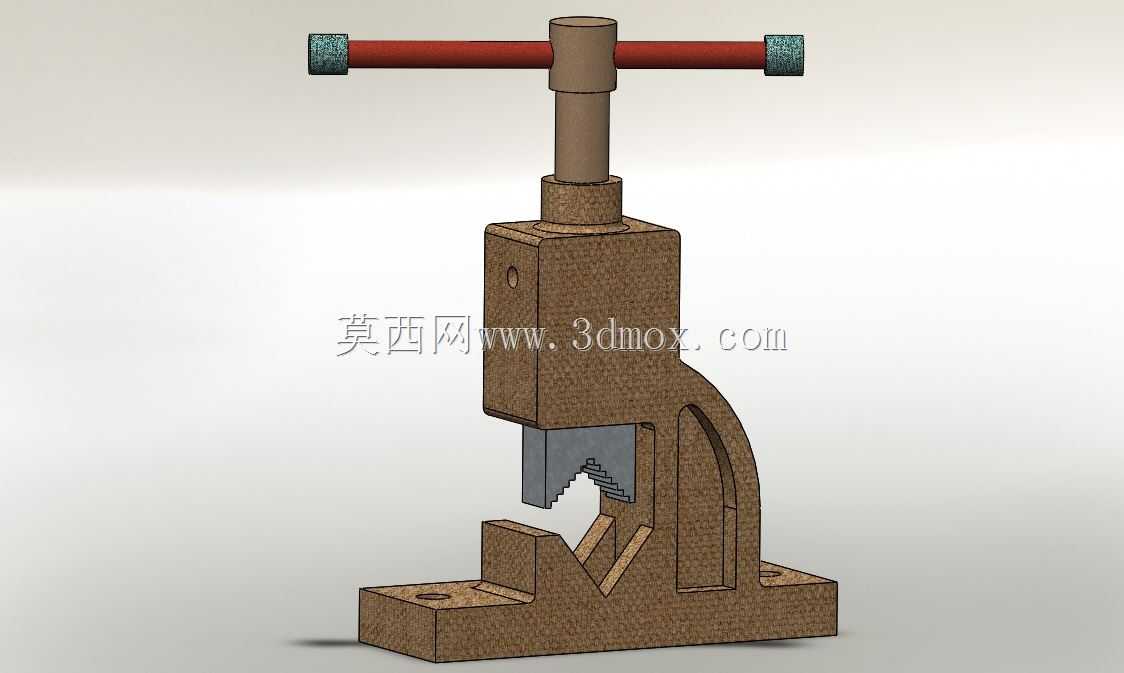

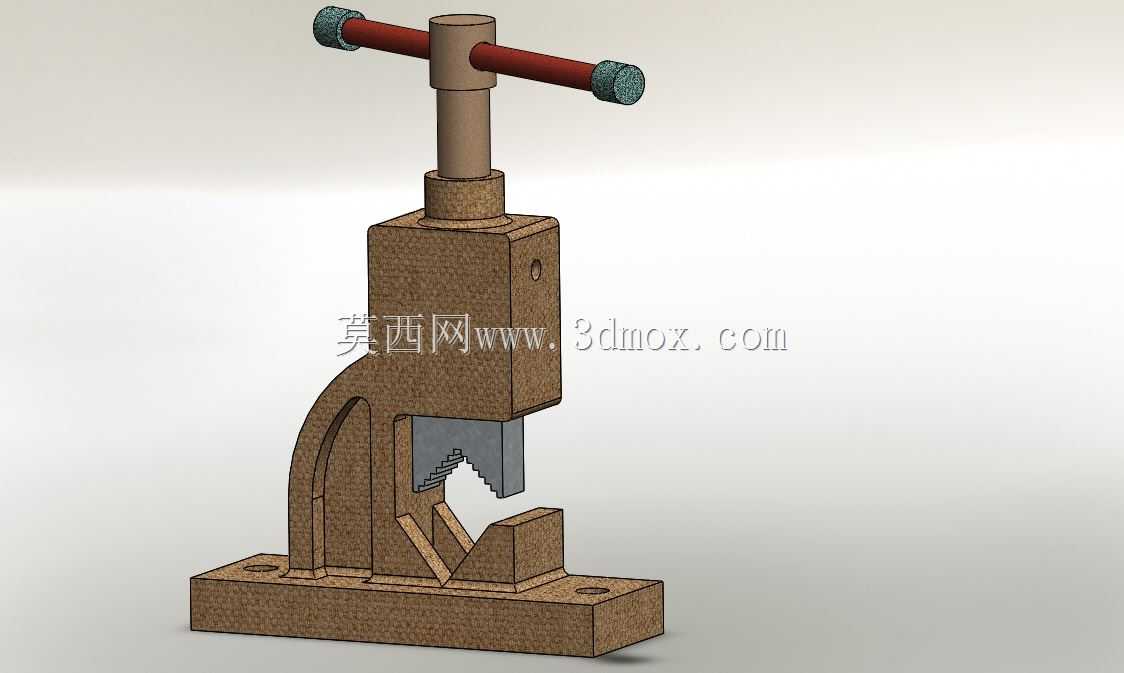

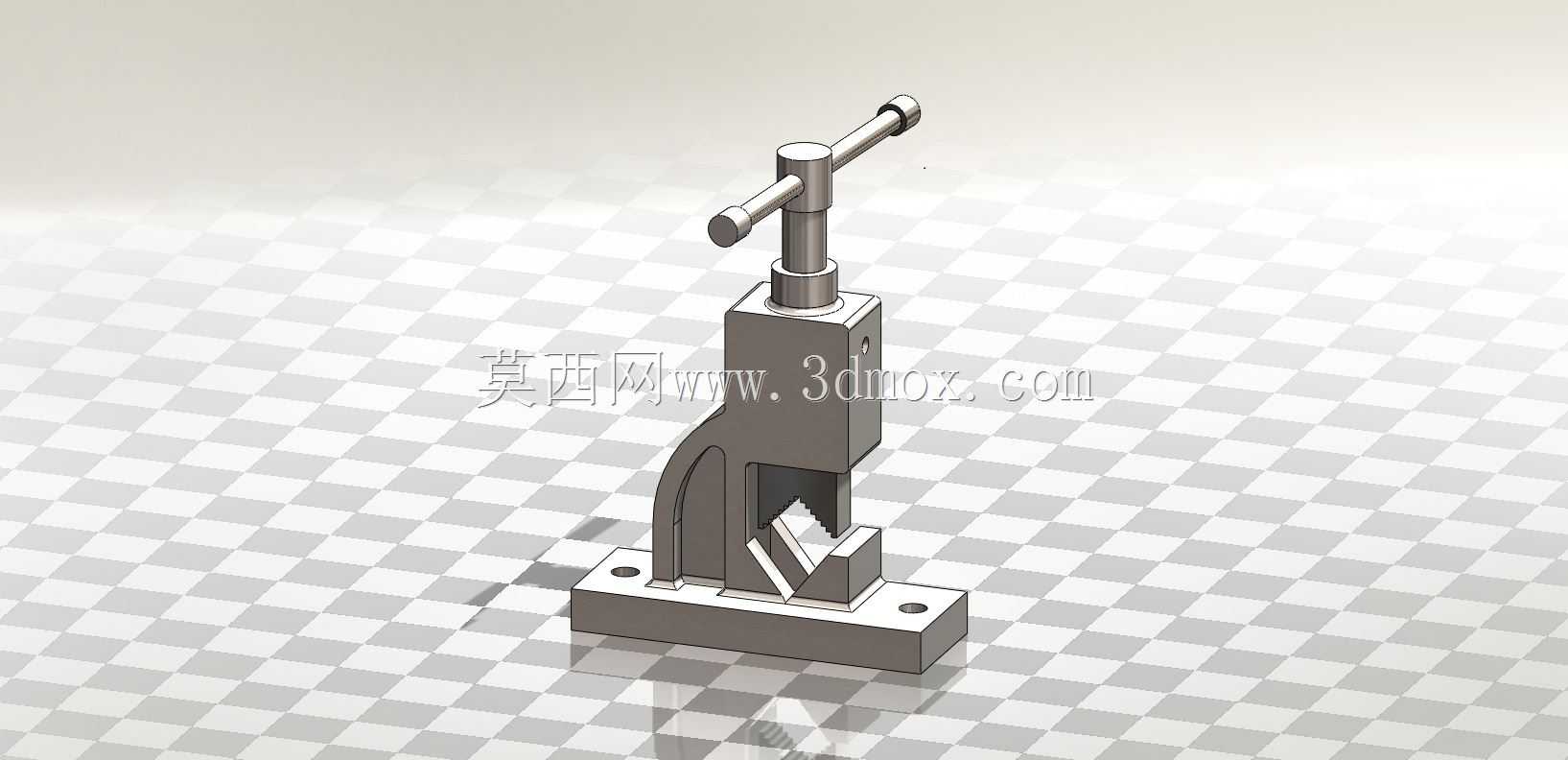

　　从功能特性上看，这款管钳采用螺杆下压式的夹紧逻辑，顶部的T型操作杆延长了力臂，操作人员只需施加较小的转动力，就能通过螺杆的螺旋增力结构，带动活动钳口向下进给，配合底座上的固定式V型钳口，对不同直径的圆形管件形成多点抱紧。钳口位置设计有锯齿形咬合齿，齿尖做了合适的淬火硬度处理，既能在夹紧时咬入工件表层形成足够的摩擦力矩，抵抗管件加工时的周向扭力，又不会过度损伤管件表面，适配常规水煤气管、无缝钢管、紫铜管等常见管材的装夹需求。底座部分设计了两个对称的安装通孔，可通过螺栓将整个钳体固定在钳工工作台、移动式作业架的台面上，安装后钳体的重心落在安装面的中心区域，即便承受较大的夹紧反力与加工扭矩，也不会出现倾翻、移位的问题。

　　在设计思路上，整个结构优先考虑了手动操作的力传递效率与长期使用的结构可靠性，螺杆部分采用梯形螺纹传动，相比普通三角螺纹，它的传动强度更高、耐磨性更好，能承受频繁夹紧、松开操作带来的磨损，同时具备一定的自锁性能，当操作人员停止转动操作杆后，钳口不会因为工件的反作用力出现自行回松，保障装夹的可靠性。钳体的主体承力结构采用一体式的弯臂造型，将螺杆的支撑座、固定钳口的安装位、底座连接部分整合为一个整体，减少了多余的拼接连接点，避免长期受力后连接位置出现间隙、松动。活动钳口与螺杆端部采用活动铰接的连接方式，下压过程中钳口可根据管件的外圆轮廓做微小的角度自适应调整，保证钳口咬合面和管件表面充分贴合，不会出现局部点接触导致的夹持力不足、管件夹伤变形的问题。

　　从安装边界与外形尺寸的适配性来看，这类台式管钳的整体高度控制在常规钳工操作的舒适区间，操作杆的回转半径不会超出普通工作台的台面范围，安装时两个固定孔的孔距适配多数标准钳工台的预留安装位，无需额外对工作台做打孔改造即可完成固定。钳口的开合范围覆盖了日常维修、小型管道安装作业中最常用的管件直径区间，既不会因为开合行程过大导致钳体整体尺寸冗余笨重，也不会因为行程过小无法适配常规规格的管材。V型固定钳口的夹角设计经过优化，在装夹小直径管材时，管材中心不会过度抬升，装夹大直径管材时，也不会出现管材与钳口侧壁干涉的问题，整个装夹行程内，管件的中心高度变化控制在合理范围，方便后续配套套丝工具、切割工具的对位操作。

　　在实际使用的细节设计上，操作杆的两端做了防滑处理，即便操作人员手上沾有油污、切削液，转动操作杆时也不会出现打滑；钳体的所有棱角位置都做了倒钝处理，避免作业过程中剐蹭操作人员的衣物、皮肤；螺杆位置预留了润滑注油的间隙，日常维护时只需定期在螺纹副位置加注润滑脂，就能长期保持操作的顺畅性，不会因为螺纹锈蚀、积尘出现操作卡滞的问题。和台虎钳相比，它的钳口专门针对圆形管件做了型面优化，装夹管材时的接触面积更大，夹持同规格管材时所需的夹紧力更小，也更不容易将薄壁管件夹扁，非常适合管道安装、五金维修类工位的日常使用。
