氨介质工艺输送管道系统三维结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420802
  • 氨介质工艺输送管道系统三维结构设计
  • 氨介质工艺输送管道系统三维结构设计
  • 氨介质工艺输送管道系统三维结构设计
  • 氨介质工艺输送管道系统三维结构设计
  • 氨介质工艺输送管道系统三维结构设计

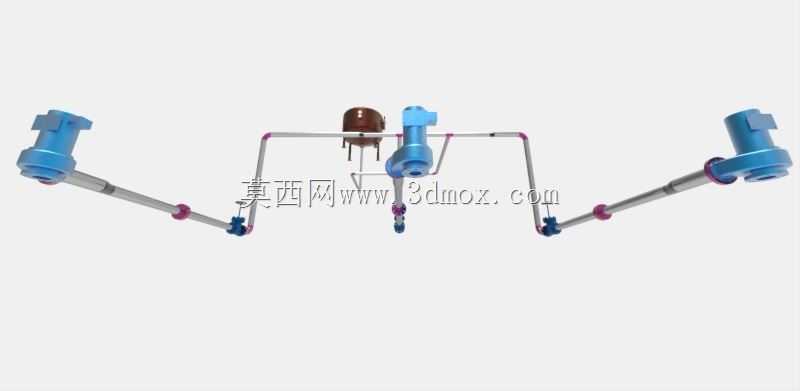

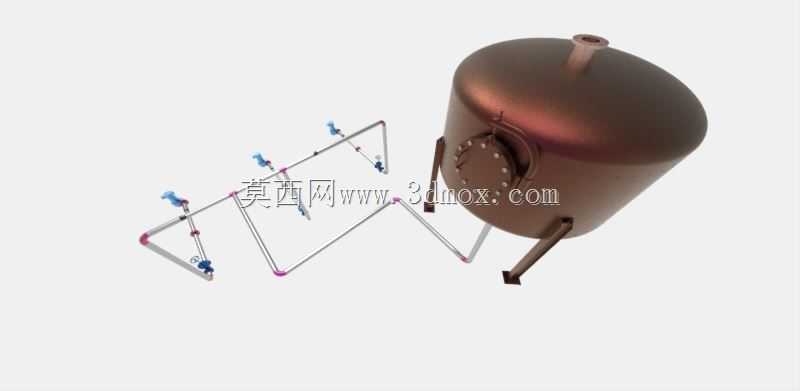

  这套氨介质工艺输送管路,主要应用在化工生产、制冷系统、化肥制备这类涉及氨介质流转的工况场景里,核心作用是在不同工艺单元之间完成气态或液态氨的密闭输送,全程要保证介质无泄漏、流阻符合工艺压降要求,同时兼顾日常操作、检修的空间余量。从实际工程落地的角度看,设计这套管路的时候首先要锚定的是上下游设备的接口坐标,图里上方的承压容器是氨介质的暂存或反应单元,下方的几个蓝色接口端是泵组或者下游工艺设备的接入点,所有管路的走向都要避开现场的操作通道、设备检修吊装区域,不能为了走管顺就占用后期运维的操作空间。

  管路的走向设计没有采用规整的直角排布,是结合现场设备的实际高差、水平间距做的适配,垂直段和水平段的衔接处都做了圆弧过渡的弯头配置,一方面是降低氨介质在管内流动的局部阻力,减少输送过程中的压损,另一方面也能缓解管路因温度变化产生的热胀冷缩应力,避免应力集中在焊口或者法兰连接位置造成泄漏隐患。管路上配置的截止阀、控制阀组,位置都设置在伸手可及的操作高度,没有出现阀门悬空、被其他构件遮挡的情况,每个阀门的操作手柄预留了足够的转动空间,后期现场操作的时候不需要额外搭设辅助平台就能完成开度调节。

  管道的支架设置也做了针对性的考量,垂直段的承重支架固定在建筑结构或者设备本体的承重点位上,水平段的滑动支架间隔距离符合管径对应的支吊架间距规范,不会出现管路下挠变形的问题,尤其是靠近泵组接口的位置,特意设置了固定支架来隔断泵组运行产生的振动传递,避免振动沿着管路传导到上游容器位置引发焊缝疲劳。所有管路的连接法兰、密封件选型都匹配氨介质的腐蚀特性,密封面的形式选用了凹凸面结构,相比普通平法兰的密封性能更可靠,能有效避免氨介质这种渗透性强的介质出现跑冒滴漏。

  从安装边界来看,这套管路的最外侧轮廓要和现场的墙体、其他并行管线预留足够的净距,平行布置的时候和其他工艺管线的净距不小于100mm,交叉位置的净距不小于50mm,保证后期管线保温层施工、日常巡检都有足够的操作空间。管路的最低点设置了排净接口,最高点设置了排气接口,方便系统投产前的吹扫、试压,以及后期检修的时候能把管内残留的氨介质彻底置换干净,避免检修过程中出现安全隐患。和容器连接的管段特意做了柔性补偿的设计,没有采用刚性硬接的方式,避免设备运行时的微位移对管路接口造成额外的附加应力,长期运行下来也不会出现接口拉裂的问题。

  整个管路的管径配置是根据各段的介质流量、允许流速计算确定的,氨液段的流速控制在安全范围内,气氨段的流速也符合对应的规范要求,不会因为流速过高造成管道冲蚀或者静电积聚。管路上的仪表接口位置都预留了足够的安装空间,压力、温度检测元件的插入深度符合测量要求,不会因为插入深度不够导致测量数据失真,影响工艺参数的监控判断。所有的管路转弯、分支位置都做了应力校核,确保在工作压力、工作温度的工况下,管路的各点应力都在材料的许用应力范围内,长期运行不会出现塑性变形。
