化工输送系统B31.3工艺管线结构

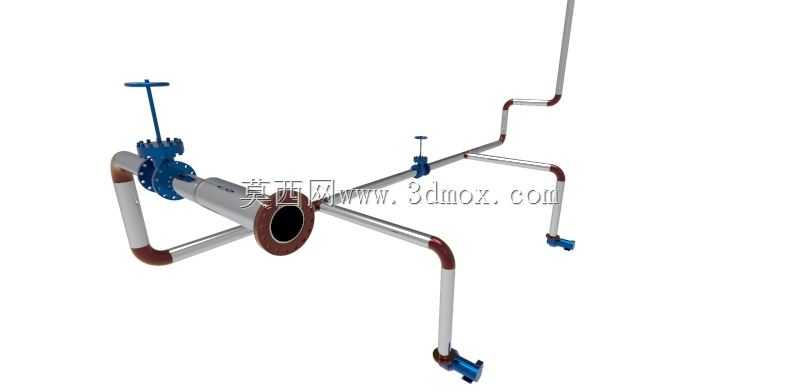

　　这套工艺管线结构主要面向化工、石化领域的流体输送场景搭建，适配B31.3工艺管道规范的常规输送工况，可承担液态、气态工艺介质的车间内传输、设备间连通功能，在反应釜进料、成品中转、公用工程介质分配等场景中都能直接复用结构逻辑。从实际使用角度看，管线上配置的手动截止阀可实现支路通断控制、流量粗调功能，管线转弯处采用标准弯头衔接，法兰接口的设置既方便现场分段吊装拼接，也为后期检修拆换阀门、清理管内积料预留了操作空间，底部设置的管托结构可直接与车间钢结构支架固定，抵消管线充液后的自重载荷与介质流动产生的轻微振动。设计过程中优先遵循工艺管线的应力分布逻辑，所有弯头的转弯半径匹配对应管径的常规工程取值，避免直角转弯造成的介质流阻骤增、

　　管段冲蚀过快问题；阀门的安装位置预留了足够的手轮操作空间，操作人员站在常规操作平台上即可完成阀门启闭动作，无需额外搭设辅助操作架。管线的走向布局充分考虑现场安装边界，竖直管段与水平管段的衔接位置避开了车间内的梁柱、其他设备的检修通道，整体外轮廓的最大宽度控制在常规管廊的预留安装宽度范围内，法兰对接面的螺栓孔位对齐方向统一，方便现场施工时穿装螺栓紧固。管段之间的连接除法兰外，短距离衔接位置采用焊接结构保证密封性能，避免带压输送过程中出现介质泄漏；管端的法兰接口可直接与泵出口、设备进料口的标准法兰配对，无需额外制作过渡接头。从结构细节上看，阀门与管线的连接采用法兰对接，密封面形式匹配中低压输送工况的常用标准，

　　手轮的高度设置符合人体工程学操作范围，操作人员施加常规启闭力矩即可完成密封面压紧，不会出现操作力臂过短导致的关不严、开不动问题。管线的支脚位置分布在各水平管段的承重节点处，每个支脚的承载面积足够分散管线载荷，避免长期使用后支架处出现管线变形下沉；不同走向的管段衔接处做了圆弧过渡处理，既降低介质流动的局部阻力，也减少管内介质湍流造成的管线振动噪音。这套结构在建模时还原了工程现场的实际安装逻辑，所有部件的相对位置、接口尺寸都遵循行业通用的配管规范，结构设计人员可直接在此基础上根据实际项目的管径、压力等级调整参数，快速完成特定项目的工艺管线建模工作，省去从零开始搭建管线走向、排布阀门位置的重复工作量，也能为现场施工的管线预制、支吊架定位提供直观的三维参考，减少二维图纸识图偏差造成的现场返工问题。
