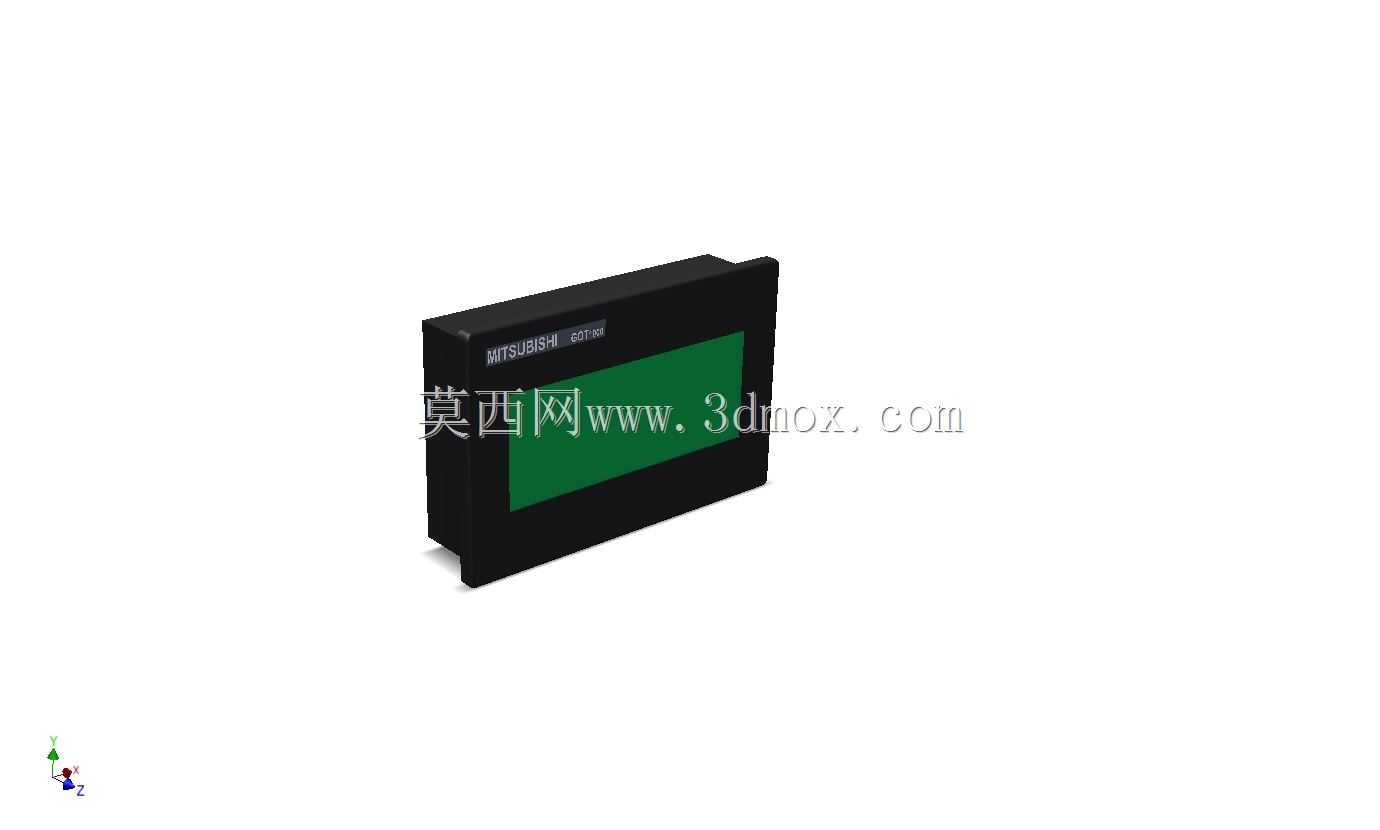

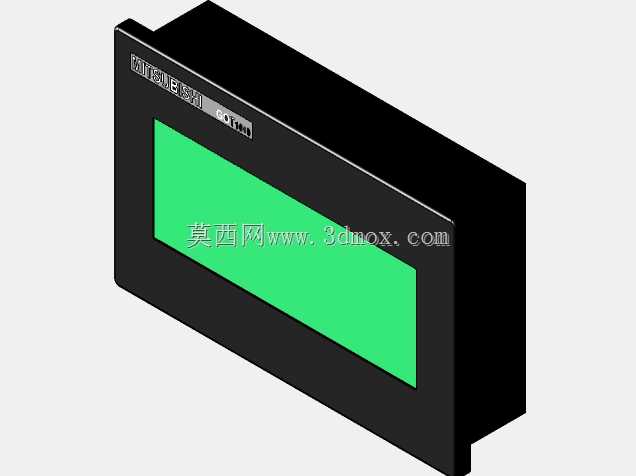

3.7英寸嵌入式工业图形操作终端结构

　　在工业现场的设备操控场景里，这类嵌入式图形操作终端是操作人员和底层设备交互的核心载体，不管是小型流水线的单机控制、单台加工设备的参数调整，还是分布式工位的状态监控，都需要这类终端完成指令下发、数据回显、异常报警的全链路交互。不同于消费级显示设备，工业场景下的终端首先要适配控制柜的嵌入式安装需求，这款3.7英寸的终端采用标准的嵌入式卡扣安装结构，外壳做了窄边设计，正面的显示区域占比适配小尺寸控制柜的面板开孔，安装时只需要在控制柜面板开出对应尺寸的矩形开孔，将终端从正面推入后，依靠侧边的卡扣就能完成快速固定，不需要额外的螺丝紧固，既节省安装工时，也能保证面板正面的平整性，避免积灰或者磕碰的隐患。

　　从功能设计逻辑来看，这款终端的核心定位是小型设备的低成本人机交互节点，3.7英寸的单色显示屏刚好可以容纳参数数值、运行状态指示、简单的功能菜单条目，不需要复杂的彩色渲染就能满足基础的信息展示需求，屏幕下方预留的操作按键区域做了分区设计，功能键、方向键、确认键的排布符合现场操作人员的操作习惯，戴劳保手套也能完成准确按压，不会出现误触的情况。外壳采用阻燃ABS材质注塑成型，表面做了细磨砂处理，既可以抵抗车间内的油污、粉尘附着，也能避免强光下的反光干扰操作人员查看屏幕内容，外壳的边角做了小圆弧过渡，没有尖锐的棱角，安装和维护时不会划伤操作人员的手部。

　　在结构设计的细节上，这款终端的内部电路板采用分层固定方式，显示板和主控板之间通过排针连接，减少了飞线带来的信号干扰问题，外壳的接缝处做了错位止口设计，配合嵌入式安装时面板和柜体之间的密封胶条，可以达到基础的防尘防泼溅等级，适配车间内多粉尘、偶尔有切削液飞溅的使用环境。终端的背部预留了标准的通讯接口安装位，可以直接对接PLC、伺服驱动器等底层控制设备，接口位置做了内凹设计，插接通讯线后线缆接头不会突出背部过多，避免柜内布线时和其他元器件产生干涉，背部的固定柱位置做了加强筋处理，多次插拔通讯线也不会出现柱体断裂的问题。

　　从安装边界的尺寸适配来看，这款终端的整体厚度控制在较小范围内，就算是深度尺寸有限的小型壁挂式控制箱，也能顺利完成安装，不会出现终端顶住箱内导轨或者其他元器件的情况。终端的正面边框宽度统一，安装后和控制柜面板的贴合缝隙均匀，不会出现一边宽一边窄的情况，兼顾了现场安装的美观性。在实际使用场景中，这类小尺寸图形终端常被用在小型输送线的工位控制、单台温控设备的参数设置、小型检测设备的结果显示等场景，不需要大尺寸屏幕的复杂显示功能，刚好匹配这类场景的功能需求，同时控制了整体的硬件成本，也降低了设备的维护难度，就算是现场的维护人员，也能快速完成终端的拆卸更换，不需要复杂的调试步骤。

　　设计这类终端结构的时候，首先要考虑的是工业现场的安装兼容性，开孔尺寸要符合行业内通用的嵌入式安装规范，不用客户重新修改原有控制柜的开孔尺寸就能直接替换同规格的老旧终端，降低客户的替换成本。其次是操作的可靠性，按键的行程和按压力度要适配工业场景的操作习惯，不能像消费电子按键那样偏软，要保证每次按压都有明确的反馈，避免操作人员因为没有反馈重复按压导致指令重复下发。屏幕的显示角度也做了优化，操作人员站立操作时的视线角度刚好对应屏幕的最佳可视范围，不用刻意弯腰或者调整视角就能看清屏幕上的内容，长时间操作也不容易产生视觉疲劳。外壳的材质选型也充分考虑了工业场景的耐候性，在-10到60摄氏度的环境温度范围内都不会出现外壳变形、按键失灵的问题，适配大部分车间的现场环境温度，不需要额外增加散热或者保温结构，进一步简化了整体结构。
