低音喷射式扬声器单元结构三维设计

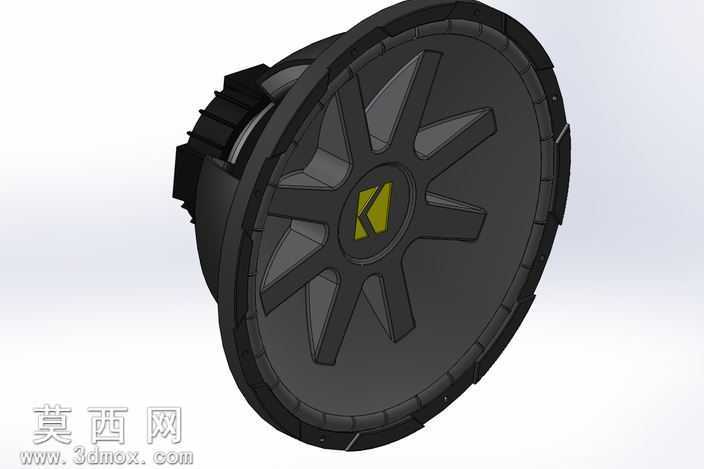

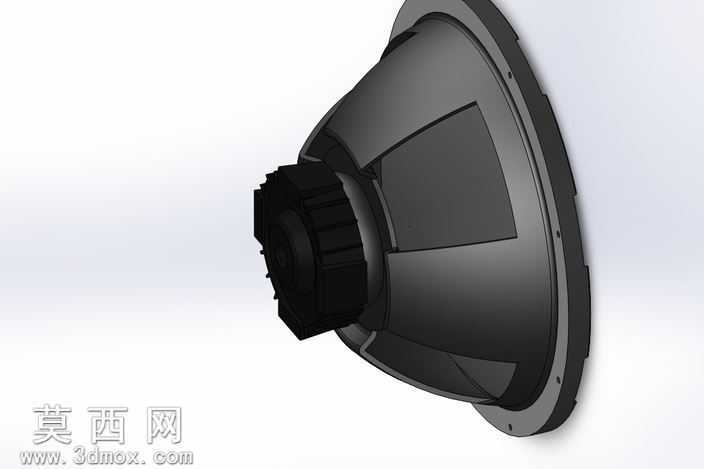

本模型为低音喷射式扬声器单元的三维参数化设计成果，建模阶段采用SolidWorks软件完成全结构的特征化构建，整体遵循低音扬声器的声学设计逻辑，还原了产品的完整装配结构。模型主体包含锥形振膜、定心支片安装位、磁路后盖、盆架固定结构、中心防尘帽以及接线端结构，所有部件均按照实际生产的尺寸比例进行等比例建模，各零件之间的装配间隙、配合公差均参考民用低音扬声器的行业标准进行设置，可直接用于结构验证、装配干涉检查以及后续的工程图导出。渲染阶段采用哑光工程塑料材质还原振膜的表面质感，对盆架边缘的安装孔位做了倒角细节处理，磁路后盖的散热筋结构做了凹凸纹理的材质区分，中心部位的接线端子采用硬质橡胶加金属触点的分层材质设置，整体渲染效果贴近真实量产产品的外观表现，能够直观展现产品的外部造型与结构层次。设计思路上，该低音单元采用喷射式导流结构，振膜的锥度设计经过声学优化，能够在低频信号驱动下减少空气湍流带来的失真，盆架边缘的均匀安装孔位适配常规的音箱箱体安装需求，后盖的封闭式结构能够减少磁路部分的漏磁，同时提升结构的整体刚性，避免大音量工作下的结构谐振。建模过程中对振膜的加强筋结构做了细节还原，每一条加强筋的弧度、深度都与实际产品保持一致，定心支片的安装卡槽做了限位结构设计，能够保证装配时的定位精度，磁路部分的腔体结构做了封闭处理，还原了产品的内部密封设计要求，整体模型无破面、无特征缺失，各部件可单独拆分用于结构拆解演示，也可用于声学仿真的前置模型准备，能够为音频设备开发、电声产品结构教学提供直观的三维参考。
