车铣复合机床用精密磨削动力头结构

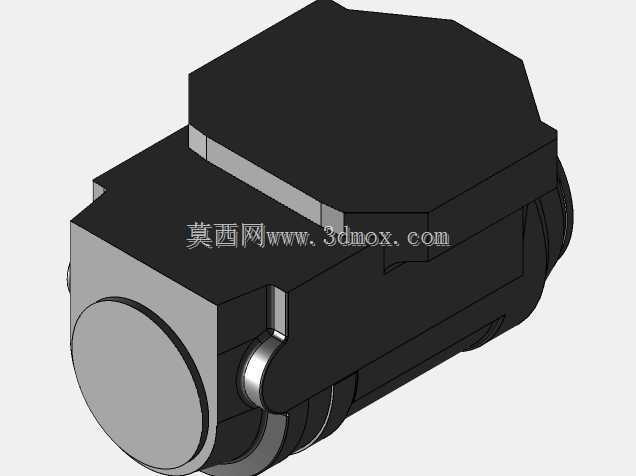

　　这套磨削动力头主要适配在多任务复合加工中心的刀塔工位上，用来在一次装夹工况下完成轴类、盘类零件外圆、内孔以及端面的精磨工序，车间里常见的 Integrex 系列车铣复合设备在加工高精度液压阀芯、模具镶件、航空传动小轴时，往往需要把车削、铣削之后留有的微米级余量直接在本机床上磨除，避免二次装夹带来的同轴度误差，这种搭载在刀位上的磨头就是为该类工艺闭环设计的关键附件。从结构布局上看，整体采用紧凑的方块式本体，上部做了切角处理的多边形壳体，一方面是为了避让刀塔回转时相邻刀位的刀具空间，另一方面在磨头伸入工件内腔或者靠近卡盘端面时，切角轮廓能够减少与工件、夹具、尾座顶尖的干涉风险；本体下部一侧伸出圆形砂轮安装轴端，

　　该轴端端面预留砂轮接杆的定位止口与锁紧螺纹，现场可以根据内磨、外磨的不同需求换装不同长度的接杆，轴端周围的环形台阶是主轴前轴承的压盖位置，多层阶梯轮廓对应前支撑组的角接触轴承配对安装结构，能够承受磨削过程中径向磨削力与少量轴向进给力的复合载荷。壳体侧面预留的弧形槽与环形凸台，是磨头内部主轴润滑通道、冷却回路的外接口位置，实际装机时会接入机床刀塔的冷却供油管路，高速磨削工况下通过循环油液带走轴承发热，保证主轴长时间运转的热稳定性；壳体背部的连接接口完全对应车铣复合刀塔的动力刀座安装基准，底面与侧基面构成两两垂直的定位面，安装时以刀塔端面的止口定心，侧面键槽传递切削扭矩，外围布置的锁紧螺钉孔位按照标准动力刀位的螺栓节圆设计，

　　换装时不需要额外改造刀塔，和更换普通旋转刀具的流程一致，操作工在机床刀库中调用该磨头工位即可完成自动换刀。在安装边界校核上，这类磨头的整体包络尺寸需要严格匹配刀塔相邻刀位的安全间隙，模型中本体宽度方向控制在单刀位占用空间以内，轴向伸出长度在满足砂轮接杆安装后，刀塔回转过程中磨头最外点不会与主轴卡盘、工件最大回转直径发生碰撞；上部壳体的高度方向做了扁平化处理，避免磨头在转位经过机床防护门、中心架时出现刮擦。设计思路上优先保证主轴刚性与动平衡，本体采用整体式铸铁或高强度合金钢壳体，内部主轴支撑采用跨距合理的前后两组轴承布置，前支撑靠近砂轮端以减小悬臂长度，降低磨削颤振；壳体外形的多处加强筋与厚重侧壁，能够吸收砂轮高速旋转时的微振动，

　　保证磨削表面粗糙度达到精磨要求。现场工艺排布中，该磨头常配合机床的C轴插补功能，完成异形外圆、锥面以及小直径内孔的磨削，工件在车铣工序结束后不拆卸，直接切换磨削工位，定位基准统一，能够稳定控制轴颈圆度、内外圆同轴度在微米级；针对深孔磨削场景，更换加长接杆后需要在模型中复核接杆挠度，配合壳体上预留的冷却液喷口，将磨削液直接输送到砂轮与工件接触区，带走磨屑并避免工件烧伤。整套三维结构完整还原了外部安装接口、主轴轴端轮廓、壳体避让曲面以及各部位的装配关系，结构工程师在做机床刀塔布局校核、磨削工艺规划、专用接杆设计时，可以直接在装配环境中调用该模型进行干涉检查与行程仿真，提前预判换刀路径、加工极限位置的空间冲突，减少现场试装时的返工量；对于设备选型人员，也可以通过模型直观核对磨头外形与自身机床刀位的适配性，确认砂轮安装后的加工范围是否覆盖待加工零件的磨削部位，从而在复合加工工艺编制阶段就把精磨工序的设备能力、空间边界、接口匹配性全部确认到位。
