带中间铰轴安装支座的双作用液压缸

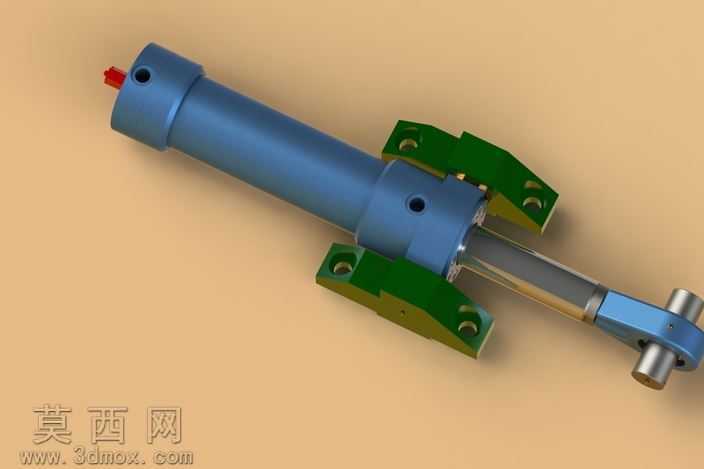

本作品为一款中间铰轴式安装的双作用液压缸三维模型，建模过程严格遵循液压元件设计规范，先以缸筒内径160mm、杆径110mm、行程470mm的核心参数为基准搭建骨架草图，通过旋转特征生成带端盖安装止口的缸筒主体，再依次构建活塞、活塞杆、导向套、前后端盖等核心内部零件，保证各配合面的尺寸公差符合液压元件密封安装要求。建模时对中间铰轴安装支座做了分体式结构设计，上下两组安装耳座通过螺栓与缸筒中部的定位凸台紧固，耳座上预留的安装孔位同轴度经过严格约束，可满足液压缸工作时的摆动需求，避免安装应力导致的缸筒变形。渲染阶段采用金属材质体系，缸筒外表面赋予哑光蓝色金属漆材质，模拟工业液压缸常用的喷塑防护层质感，安装支座赋予深绿色烤漆材质，活塞杆表面做高抛光镀铬金属材质处理，金属反光强度调整至符合机加工亮面的真实效果，油口部位的红色堵头采用橡胶材质，通过调整粗糙度参数还原橡胶件的哑光漫反射特性。结构设计上，活塞杆伸出端采用铰接头连接形式，铰接孔内预留了轴承与销轴的安装空间，缸筒尾部的油口与杆腔油口位置做了合理避让，避免安装管路时与支座产生干涉，所有密封槽的尺寸均按照标准密封圈规格绘制，可直接用于后续的工程图导出与生产参考。设计思路围绕工业场景的实际安装需求展开，中间铰轴的安装形式适用于需要液压缸随负载摆动的工况，如工程机械举升机构、机床工装夹紧回路等场景，建模时所有零件均做了参数化关联，修改缸径、杆径、行程参数即可快速衍生出同系列不同规格的液压缸模型，大幅提升同类型元件的建模效率，模型各零件间的装配约束完全按照实际装配关系设置，可实现活塞杆的伸缩运动仿真，直观展示液压缸的动作原理。
